我們?yōu)榻鉀Q拆卸起重機大臂主銷設計了專用工具，使用效果很好，此專用工具同樣適用于拆卸其他重型工程機械上難拆的銷子。介紹如下：
    1．受力分析
    由圖1知，當擺錘敲擊大臂主銷時，B段和C段雖都為間隙配合，但由于大臂主銷外表面和襯套內表面的大量磨損，又由于大臂質量有好幾噸（正壓力），因此fB 和fC均較大。A段和D段也都為間隙配合，國產起重機上此間隙為 0． 40mm左右，進口起重機上為 0． 15mm。但由于大臂主銷和大臂座無相對運動，A段和D段常常因年久生銹，靜摩擦系數很大，所以摩擦阻力fA和fD都很大。一般來說，國產重型起重機的大臂主銷比進口產品的相對地容易拆卸。在擺錘錘擊力F作用下，大臂右座相對于左座將產生微量的彈性變形，此彈性變形阻力fT也是非常大的。

    2．拆卸專用工具

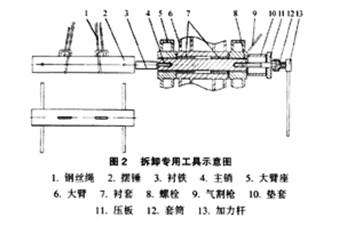

    拆卸專用工具結構如圖2所示，使用擺錘產生足夠的擺動撞擊力。由于大臂主銷質量和尺寸都比較大，根據動量守恒定律，擺錘的質量必須大于大臂主銷的質量才能省力。以日本多田野45 t起重機為例，其大臂主銷尺寸為 41 30 mm xl 000 mm、質量為 100 kg，因而我們所用擺錘的尺寸為中180 mm xl 200 mm、質量為 300 kg。
    螺栓和套筒的作用是產生預緊力，用來平衡大臂右座的彈性阻力fT。螺栓用45# 鋼經調質處理，螺紋與大臂主銷端部的工藝螺紋孔相配。套筒選用上海產的三元牌重型套筒。
    氣割槍的作用是加熱A段和D段，使這兩處的支座孔因受熱而變大，這樣，A段和D段的摩擦阻力都將大大減少。一般國產重型起重機無需使用氣割槍加熱即可將大臂主銷拆下，個別銹蝕嚴重的才需要使用氣割槍加熱。對于進口重型起重機，由于A段和D段的配合間隙都很小，一旦生銹，摩擦阻力就很大，常常30 t以上的產品就需要使用氣割槍加熱。

    3．拆卸方法
    準備工作：選用一段棒料，計算尺寸與質量做成擺錘；按圖2所示焊上4根手柄和兩個鋼絲繩防護圈，用鋼絲繩將擺錘吊在st以上的行車上，并擺正位置；選用3 －4根長度不等的鐵質襯鐵，并墊好或用繩子向上拉住。選用3－5個鋼質墊套，其長度應與螺栓配套。準備好套筒。加力桿、壓板、螺栓和氣割槍。用千斤頂和方塊木料墊在大臂中后下部，將大臂支撐好。
拆卸過程：擺動擺錘，對準襯鐵撞擊，擺幅適度，注意安全，每撞擊一次，就要用套筒擰緊螺栓一次，如此循環往復。難拆時用氣割槍在大臂主銷孔口圓周均勻加熱。當主銷出來一部分后，根據需要更換墊套和襯鐵，然后再繼續進行，直至將大臂主銷擊出。
