在AutoCAD 2012以上版本單擊多段線夾點時，會彈出菜單，在菜單中可以選擇“添加頂點”，在多段線頂點或中點位置添加一個頂點，對于需要通過添加頂點來編輯多段線形狀的設計人員來說，這個功能非常方便。

但如果用的是低于2012的AutoCAD或者是某一款國產CAD，例如浩辰CAD8的話，暫時沒有這個功能，如果要給多段線添加一個頂點就太麻煩了，首先要執行PEDIT（PE）命令，輸入E(編輯頂點)選項，然后再多次輸入N(下一個)或P(上一個)找到需要插入頂點的文字，然后輸入I（插入）選項，插入一個頂點。

最近在網上找到一個插件，可以直接通過在多段線上單擊直接添加夾點，對于使用低版本CAD等沒有添加頂點功能的設計人員來說簡直太方便了。

使用方法如下:

1、輸入AP命令，加載“多段線添加頂點.lsp”

2、加載成功后，輸入APV命令，就可以直接在多段線上添加頂點了。

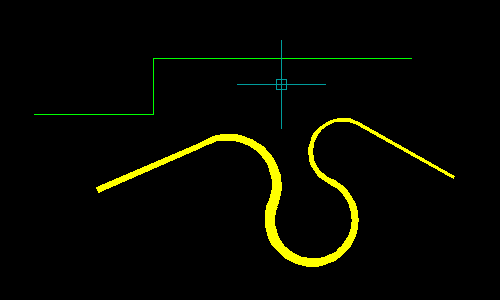

如果想看得更清楚，可以先選中多段線，顯示多段線頂點，然后輸入APV，在多段線上單擊后就可以直接看到添加的頂點，然后就可以調整頂點的位置，或者輸入APV后繼續添加頂點。

適用于AUTOCAD2012以下版本或浩辰CAD8等類似兼容LISP接口的CAD軟件。
