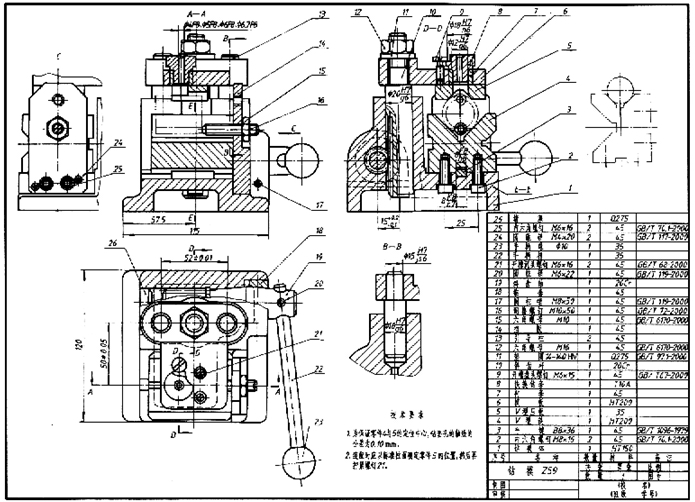

圖1  鉆模裝配圖

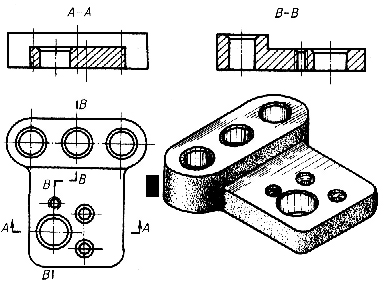

圖2  模板的視圖表達和軸測圖

三、零件視圖表達方案
裝配圖的表達方案是從整修機器或部件遙角度考慮的重點是表達工作原理和裝配關系；而零件表達方案則是從零件的設計和工藝要求出發，并根據零件的結構形狀來確定的，零件圖必須把零件結構形狀表達完整清楚。因此，零件須裝配圖中所體現的視圖方案不一定適合零件圖的表達要求，故在拆畫零件時不宜機械地照搬零件在裝配圖中的視圖方案，而應重新全面考慮，一般應注意怪下幾點：
1、視圖的選擇
箱體類零件視圖應與裝配（工作位置）一致；軸套類、輪盤類零件應按加工位置選擇主視圖叉架類零件應按工作或下放后選擇主視圖。
2、他視圖的選擇
根據零件的結構形狀復雜和程度和特點確定。
3、關于零件未示結構的補充
由于裝配圖不側重表達零件的全部結構形狀因此某些零件 的個別結構在裝配圖中可能表達不清或未給出完整形狀；再者，零件上的標準結構要素（如倒角、圓角、退刀槽等）在裝配圖中又允許省略不畫，所以在拆畫零件圖時，對這些在裝配圖中未示出的零件 結構應結合設計和工藝要求考慮，將其補畫出來（對于被省略的標準結構要素，也可按簡化表示法不畫出，但必須注全尺寸或另加說明），以滿足零件圖要求。
  從圖2可知，模板在裝配圖中的視圖方案不能滿足零件圖的要求，應重新選定。經分析選定的最后表達方案如圖3所示，該方案主視圖重新放置，并用兩平行的剖切的階梯剖畫成全剖視圖“A—A”，表達了除2*6.6孔之外的各孔結構；俯視圖表達了模板外形，2*◎6.6孔雖然在主視圖上未被剖一因前后層次重壘，不宜同時剖切)，但可在俯視圖上以注“2*◎6.6通孔”的形式彌補。被除數省略的倒角、圓角也都補畫齊全。這樣就完整、清楚、簡練地表達了模板的結構形狀是一個可行的較好表達方案。

圖3  模板零件圖

四、確定零件圖上的尺寸
要按照正確、齊全清晰、合理的要求，標注所拆畫零件 圖上的尺寸。拆畫的零件圖，其尺寸來源可從以下幾方面確定：
1、抄注
凡是裝配圖上已注出的尺寸都是比較重要的尺寸（五大尖）。這些尺寸數什可直接（或轉換）抄注到相應的零件圖上。配合尺寸就分別按孔、軸的公差帶代號或查出偏差數值注在相應的零件有圖上，如鉆模裝配圖中◎18H7/h6   等于七處配合尺寸及注有公差要求的尺寸,都應準確地抄注在相應的零件圖上,其他已知尺寸也應照抄無誤.例如圖2模板零件圖中屬于抄注的尺寸朦朧 ：50+-0。05+-0。01、
2、查取
零件上的一些標準結構（如倒角、圓角、退刀槽等）的尺寸數值，應從有關標準中查取校對后進行標注；螺孔、鍵槽可查明細欄，從偶件中的另一標準件規定標記來確定。例如模板零件 圖中屬于查取的尺寸有：R5、R8、C1、M6。
3、計算
零件的某些尺寸數值，需根據裝配線圖所給定的有關尺寸和參數，經超額完成必要的計算或校核來確定 ，并不許圓整。如齒輪子分度圓直徑，可根據模數和齒或齒數和中心距計算確定。
4．量取
裝配線圖中沒有標注的其余尺寸，應按裝配線圖的比例在裝配線圖上直接量取后換算出，并按標準系列適當賀整，使之盡量符合標準江度或標準直徑的數值。如模板零件圖中，除抄注，查取的上述尺寸這外，其余尺寸都不得是從裝配線圖中最取后確定的。
根據上述尺寸來源，配齊拆畫的零件圖上的尺寸。標注尺寸時要恰當選擇尺寸 蕨和標注形式與相關零件的配合尺寸、相對而言位置尺寸應協調一致，避免發生矛盾，功能尺寸應準確無誤。
五、零件圖上的技術要求
根據零件的作用，結合設計要求查閱有關手冊或閱同類、相近產品的零件圖來確定所拆畫零件圖上的表面粗糙度、尺寸公差、形位公差、熱處理和表面處理等技術要求。模板零件圖的技術要求，如圖3中所示。最后填寫標題欄。經上術步驟即完成所拆畫的零件圖。
