世界各國的技術圖樣,有的采用第一角畫法,有的采用第三角畫法,我國國家標準規定優先采用第一角畫法.

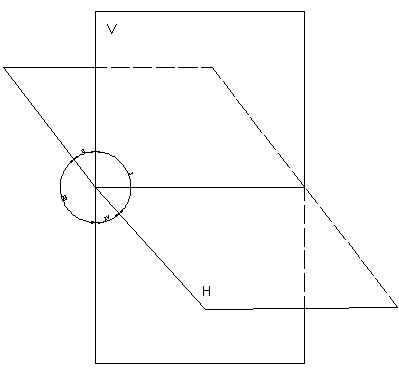

如下圖1,表示兩個相互垂直的投影面V和H,將空間分成四個分角,其編號如圖所示.將機件置于第一分角內,并使機件處于觀察者和投影面之間,從而得到相應的正投影圖,這樣的畫法就是第一角畫法.

                       圖1

第三角畫法的特點是:

1.       把機件置于第三分角內,使投影面處于觀察者和機件之間,假想投影面是透明的,從而得到機件的正投影.機件在V,H,W三個投影面上的投影,分別稱為主視圖,俯視圖和右視圖.

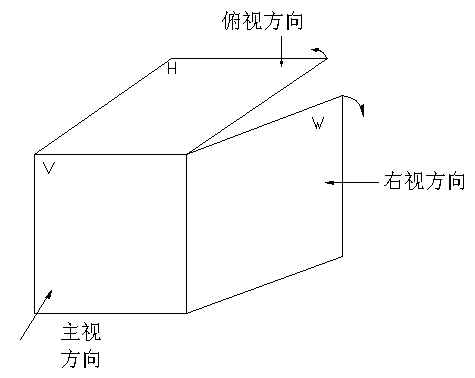

2.       展開時,V面不動,H和W面按圖2所示箭頭方向繞相應投影軸旋轉90°,展開所得.

3.       在第三角畫法的三視圖之間,同樣符合”長對正,高平齊,寬相等”的規律,要注意的是:在俯視圖和右視圖中,靠近主視圖的一邊是機件前面的投影.

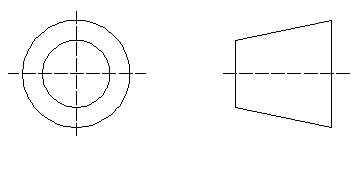

4.       采用第三角繪制的圖樣中,必須畫出第三角畫法的標志符號,如圖3.

                       圖 2

                      圖 3
