一、引言

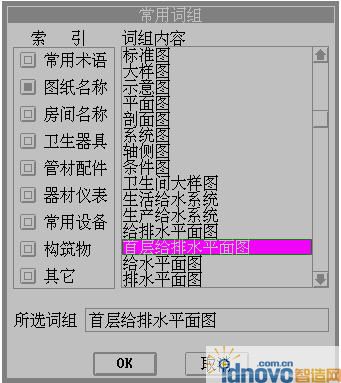

　　漢字的標注在CAD設計制圖中是一個重要的部分，也是一個較為繁瑣、困難的部分。目前，在AutoCAD內漢字的輸入大多采用拼音方式，對拼音不熟悉的人來說漢字的輸入就很困難。如果能將設計中常用的文字術語直觀地顯示出來供設計人員調用，將會極大地提高工作效率。本文就此進行研究，提出了一種用對話框(下圖)將常用術語顯示并供調用的方法，同時給出了源程序，供大家參考。該程序已應用于我院的實際生產中。

　　二、原理及方法

　　AutoCAD對話框結構包含有多種構件，如edit_box(編輯框)、list_box(列表框)、radio_button(多選一按鈕)等，利用這些工具，可以開發出界面友好的實用程序。

　　左圖就是用這種方法實現的。將常用詞組分類，分別存于不同的文件中。根據多選一按鈕中所驅動的分組號分別打開不同的文件，將文件內容讀入并顯示于列表框內，供設計人員使用。同時，設有一個編輯框，可將所點取的詞組顯示于編輯框中，便于用戶對詞組進行適當?shù)男薷模鐒h除或增加字符等。這種方法有一個優點，用戶可十分方便地根據自己需要修改或添加詞組內容。對話框文件及驅動程序分別見#CAL.DCL及#CAL.LSP。

　　三、程序使用方法

　　先用WPS、EDIT等編輯程序分類建立詞組庫(注意，需要存成純文本格式)，每個詞組占一行。程序要求將"常用術語"、"圖紙名稱"、" 房間名稱"等各分類所對應的詞組庫文件名分別為$TXT1.DAT、$TXT2.DAT、$TXT3.DAT厖。除第一個文件不能少外，其它文件可空缺，但當點取該分類項時，系統會提示有關文件不存在的信息。

　　然后將所建立的詞組庫文件及所提供的程序#TXT.LSP和對話框文件#TXT.DCL拷貝到AutoCAD所能找到的目錄(環境變量 ACAD所設置的任一目錄如ACADSUPPORT或當前目錄)中，在Command：命令下鍵入(LOAD "#TXT")進行程序的加載，即可象其它AutoCAD內部命令一樣使用#TXT了。也可在所使用的菜單文件(如ACAD.MNU)中的下拉式菜單或屏幕菜單部分加上下面一行：[常用詞組]^C^C^P(if (null c:#txt) (load"#txt")) #txt以后可直接從菜單中驅動該程序。

　　在COMMAND：狀態下，鍵入#TXT后，系統彈出一個對話框，根據需要點取所需的詞組類別，再?gòu)牧斜砜騼?nèi)選擇所需詞組。所點取的詞組會在編輯框[所選詞組]中顯示。用戶可以在此對詞組進行必要的修改，點取[OK]后，根據提示輸入字高及起點即可把詞組寫到圖中。

　　需要說明的是，本程序中是將文字以"HZ"字型寫到圖中，要求字體為TXT.SHX及HZTXT.SHX。若您的軟件中無這兩種字體，可將其它字體改名為該兩種字體(要求一個為英文字體，一個為中文字體)，或?qū)⒊绦蛐薷臑槟哂械淖煮w。但需要注意，也許您的字體在用于設置字型時會多一個選項，詢問是否垂直書寫文字，此時，可將字型設置一句改為： (command "STYLE" "HZ" "txt,hztxt" 0 0.7 0 "n" "n" "n")即可。

　　本程序在AutoCAD R12.0 FOR DOS及FOR WINDOWS版上均調試通過。

　　(defun c:#txt ( / oldcmd olderr ok txt_tb txt dcl_id sty fp nn ht pt txterr diag init wr_txt old_nn)

　　; 定義錯誤處理子程序

　　(defun txterr(s)

　　(if (and (/= s "console break")

　　(/= s "Function cancelled")

　　(/= s "quit / exit abort")

　　)

　　(princ (strcat " Error:" s))

　　)

　　(if olderr (setq *error* olderr)); 恢復原系統設置

　　(if oldcmd (setvar "cmdecho" oldcmd))

　　(princ)

　　)

　　; 對話框顯示及驅動程序

　　(defun diag ( / i)

　　(if (> (setq dcl_id (load_dialog "#txt")) 0);加載對話框文件

　　(progn

　　(if (new_dialog "filetext" dcl [JX*6]id); 顯示對話框

　　(progn start_list "what");將詞組顯示到列表框內#p#分頁標題#e#

　　(mapcar 'add_list txt_tb

　　)

　　(end_list)

　　(setq i 1)

　　(repeat nn;點取詞組分類項后的操作

　　(action_tile (strcat "c" (itoa i)) "(wr_txt)")

　　(setq i (1+ i))

　　)

　　(action_tile "what" "(setq i (atoi $value));選中詞組

　　(setq txt (nth i txt_tb))(set_tile "sel_ok" txt)"

　　)

　　(action_tile "sel_ok" "(setq txt $value)")

　　(action_tile "accept" "(setq ok T)(done_dialog 1)(unload_dialog dcl_id)")

　　(action_tile "cancel" "(unload_dialog dcl_id)")

　　(start_dialog)

　　)

　　(prompt " 無法顯示對話框FILETEXT! 請檢查對話框內容!")

　　)

　　)

　　(prompt " 無法加載對話框文件#TXT.DCL! 請檢查文件是否存在及路徑是否正確!")

　　)

　　)

　　; 初始化程序, 把第1個分組項中的詞組讀入表txt_tb中

　　(defun init( / fname fp txt1)

　　(setq fname (findfile "$txt1.dat"))

　　(if (not fname)

　　(progn (princ " 文件 $TXT1.DAT 不存在 !") (exit)) 文件不存在, 則退出

　　)

　　(setq fp (open fname "r"))

　　(setq txt_tb '())

　　(while (setq txt1 (read_line fp))

　　(setq txt_tb (cons txt1 txt_tb))

　　)

　　(close fp)

　　(setq txt_tb (reverse txt_tb))

　　(setq old_nn 1);記錄索引號

　　)

　　; 更換列表框內詞組顯示內容

　　(defun wr_txt ( / fname fname1 fp txt1 i)

　　(setq i 1)

　　(while (<= i nn); 判別哪個詞組項被點中

　　(if (= (get_tile (strcat "c" (itoa i))) "1")

　　(setq fname1 (strcat "$txt" (itoa i) ".dat")

　　i nn

　　)

　　)

　　(setq i (1+ i))

　　)

　　(if (setq fname (findfile fname1)); 查找文件是否存在

　　(progn

　　(setq old_nn (atoi (substr fname1 5)));記錄索引號

　　(setq fp (open fname "r"))

　　(setq txt_tb '())

　　(while (setq txt1 (read_line fp));依次讀出各詞組

　　(setq txt_tb (cons txt1 txt_tb))

　　)

　　(close fp)

　　(setq txt_tb (reverse txt_tb))

　　(start_list "what");在列表框內顯示詞組內容

　　(mapcar 'add_list txt_tb)

　　(end_list)

　　) progn

　　(progn

　　(alert (strcat "文件" fname1 "不存在!"))

　　(set_tile (strcat "c" (itoa old_nn)) "1");恢復原記錄號

　　)

　　) if

　　)

　　; 主程序開始

　　(setq olderr *error*

　　*error* txterr

　　oldcmd (getvar "cmdecho")

　　)

　　(setvar "cmdecho" 0) 命令不回顯

　　(setq nn 9) 詞組分類數

　　(init) 初始化

　　(diag) 驅動對話框

　　(if (and ok txt)

　　(progn

　　(if (or (= (setq sty (tblsearch "STYLE" "HZ")) nil); "HZ"字型是否存在

　　(/= (cdr (assoc 40 sty)) 0) 字高是否為定值

　　(/=(getvar "TEXTSTYLE") "HZ"); 當前字型是否為"HZ"

　　)

　　(command "STYLE" "HZ" "txt,hztxt" 0 0.7 0 "n" "n") 設置"HZ"字型

　　)

　　(initget (+ 2 4));下面的輸入值要求大于0#p#分頁標題#e#

　　(setq ht (getreal " 請輸入字高<500>:"))

　　(if (not ht) (setq ht 500))

　　(setq pt (getpoint " 請點取文字起點:"))

　　(command "text" pt ht 0 txt)

　　)

　　)

　　(setq *error* olderr);恢復原設置

　　(setvar "cmdecho" oldcmd)

　　(princ)

　　)

　　// #txt.dcl

　　// 供#txt.lsp調用

　　filetext : dialog { // 對話框名稱

　　label = "常用詞組"; // 對話框標識

　　: row {

　　: boxed_column {

　　label = " 索 引 ";

　　: radio_button {

　　label = "常用術語"; // 多選一按鈕

　　key = "c1";

　　value = "1"; // 初始值為"1", 表示選中

　　}

　　: radio_button {

　　label = "圖紙名稱";

　　key = "c2";

　　}

　　: radio_button {

　　label = "房間名稱";

　　key = "c3";

　　}

　　: radio_button {

　　label = "衛生器具";

　　key = "c4";

　　}

　　: radio_button {

　　label = "管材配件";

　　key = "c5";

　　}

　　: radio_button {

　　label = "器材儀表";

　　key = "c6";

　　}

　　: radio_button {

　　label = "常用設備";

　　key = "c7";

　　}

　　: radio_button {

　　label = "構筑物";

　　key = "c8";

　　}

　　: radio_button {

　　label = "其它";

　　key = "c9";

　　}

　　}

　　: list_box {

　　label = "詞組內容";

　　key = "what";

　　height = 15;

　　width = 26;

　　allow_accept = true; // 可雙擊鼠標選取

　　}

　　}

　　spacer_1;

　　: edit_box {// 編輯框

　　label = "所選詞組:";

　　key = "sel_ok";

　　}

　　spacer_1;// 增加間距

　　ok_cancel;

　　}
