用AutoCAD來制作3D字詳細教程
用CAD做3D字,可能有的朋友在網上看到過,但都不怎么詳細.那么,今天我就詳細的給大家講解下怎么用CAD做3D字吧!
首先準備工作:你的機子上面具備Auto CAD和Word辦公工具!這兩個工具,我想一般具備CAD的人,機子上面應該有Word辦公工具吧!在此,由于個人習慣和愛好,我使用的是Auto CAD2004和Microsoft Word 2003,所以在下面的詳細教程中就以Auto CAD2004和Microsoft Word 2003為標準。
好了!準備工作做完之后我們就開始正式進入今天的主題了!下面我分步驟來給大家詳細講解!

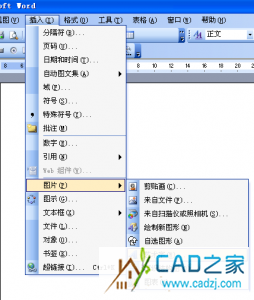

1、打開Word辦公工具(我的是Microsoft Word 2003,所以具體就以你自己的實際工具為準哈!),新建個空白文檔。依次操作:菜單欄→插入→圖片→藝術字(如下圖01所示)
- 用CAD制作3D字詳細教程-1

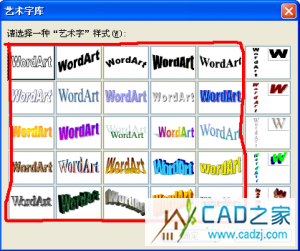

2、選擇后會出現如下圖2所示的對話框,我選的是第一中藝術字樣式,可以看到,在下圖中有本分是用紅色線圈起來,我經過個人測試,紅色線內的大部分藝術字樣式均是可以用CAD制作3D效果字的。在這里,我推薦大家在選擇藝術字樣式的時候盡量選擇沒有陰影的(個人推薦用紅色線內第一排的藝術字樣式來制作),這樣在導入到CAD中就不那么麻煩了!
圖2(用CAD制作3D字詳細教程)
3、選定你喜歡的藝術字樣式,編輯“藝術字”文字,點擊確定。如下圖3所示。
圖3(用CAD來制作3D字詳細教程)

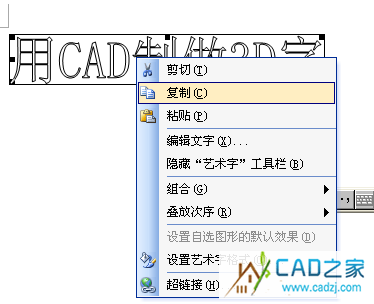

4、選定你制作的藝術字,鼠標右擊,選擇“復制”。如下圖4所示。
- 圖4(用CAD來制作3D字詳細教程)

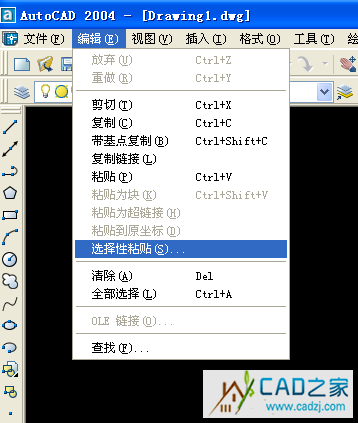

5、將你的Word辦公工具窗口最小化,打開Auto CAD(在此,由于個人習慣和愛好,我使用的是Auto CAD2004,所以就以Auto CAD2004為標準)。依次操作:菜單欄→編輯(E)→選擇性粘貼(S)。如下圖5所示。
- 圖5(用CAD來制作3D字詳細教程)

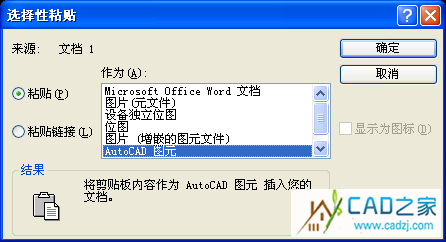

6、選擇后彈出對話框,如下圖6所示。選擇CAD圖元。點擊確定。然后確定你要插入的坐標,其實只要在模型界面內任意點插入操作都可以的,如下圖7所示!因為這個不要求坐標!。
- 圖6(用CAD制作3D字詳細教程)
圖7(用CAD制作3D字詳細教程)

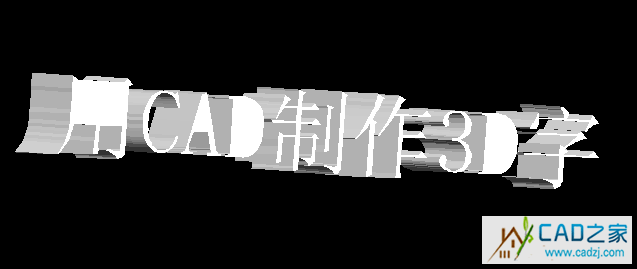

7、CAD圖元插入后,全部選定,可以使用分解命令將其分解或使用快捷命令“X”將對象分解。分解后然后選擇面域命令,將其全部選擇后進行面域,使它成為一個封閉圖型。面域完成之后就可以 進行平面拉伸了(快捷命令“EXT”),選擇拉伸命令或直接在命令行輸入快捷命令“EXT”,選定你要拉伸的對象也就是全部選定咯,回車確定,輸入要拉伸的高度和拉伸角度,回車確定完成拉伸。如圖8所示。
- 圖8(用CAD制作3D字詳細教程)
這樣就基本上完成了3D字的制作!可是,有的朋友或許就要問了,怎么有的字中間是實心的,而不空心的啊 ?
呵呵,這個就需要你使用布爾運算中的差集了!選擇差集命令或直接在命令行輸入“subtract”即可。輸入命令完后,先選定你要保留的那部分,然后在選擇你要刪除的那部分就可以了!關于這個“差集”,不會用的,可以直接給我留言,我會幫你解答
