近幾天經常遇到需要把DWG格式轉換成JPG格式的情況，之前一直采用在CAD里直接打印成JPG格式的方法，但是打印出來的圖紙尺寸是依據像素大小顯示的。比如想打印成A3的圖紙，但是打印JPG格式時設置的像素是4000×3000，打印出來后顯示的尺寸也是4000×3000，與A3的尺寸不相符，還需要用圖片修改工具做裁剪，很是麻煩。所以近來采用了另外一種方法，此方法有好處也有麻煩處，下面我用AutoCAD2009為例，寫出來與有緣人分享：

    一、首先在CAD里進行打印設置。

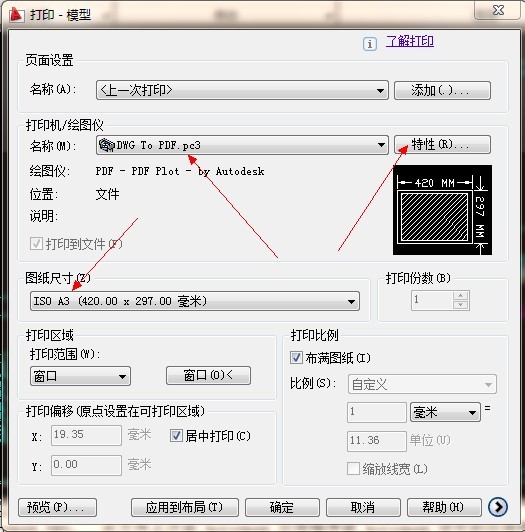

        打開圖紙后，按CTRL+P鍵，出現打印設置選項卡，在“打印機名稱”里選擇“DWG TO PDF.pc3”,“圖紙尺寸”選擇需要輸出時的紙張大小，然后點擊“DWG TO PDF.pc3”右邊的“特性”按鈕，見下圖

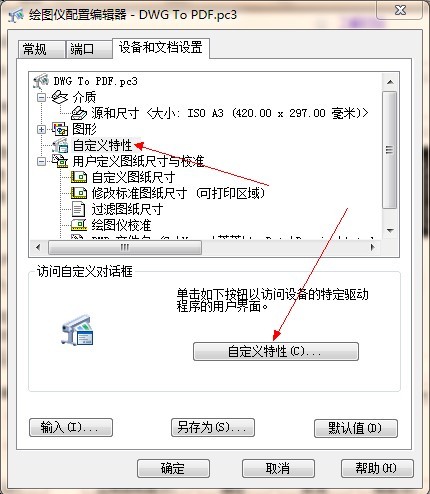

打開特性選項卡之后選擇“自定義特性”，然后再點擊“自定義特性（C）···”

然后出現如下選項卡：

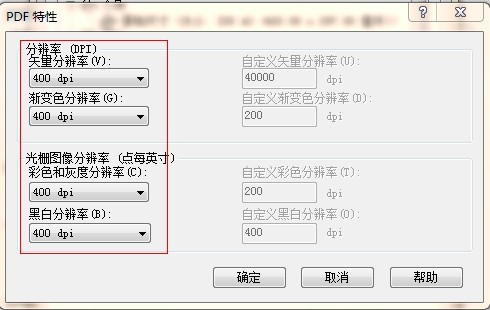

選擇適當?shù)姆直媛?，如果需要圖紙高清的話就選擇較大的分辨率，視電腦性能而定，內存太小的話建議選擇較小的分辨率。然后點擊“確定”保存后返回打印設置選項卡。

二、設置線型：

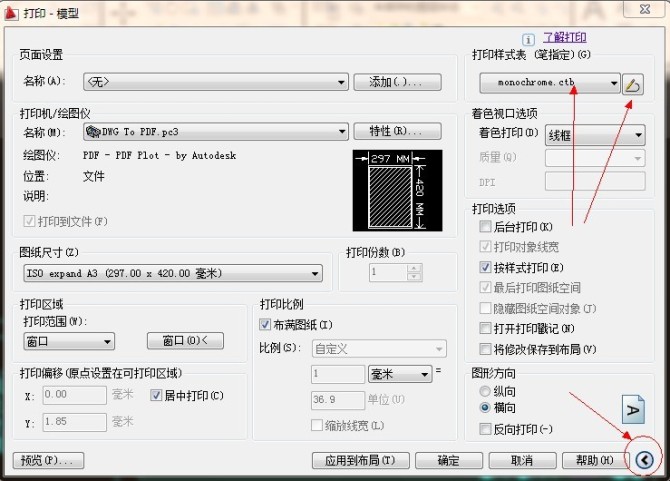

在打印樣式表選項里選擇monochrome.ctb樣式，然后點擊它右邊的按鈕，進入線型設置選項卡。如果找不到打印樣式表這個界面，那么請看下圖右下角的箭頭標記，點擊它就會出現了！

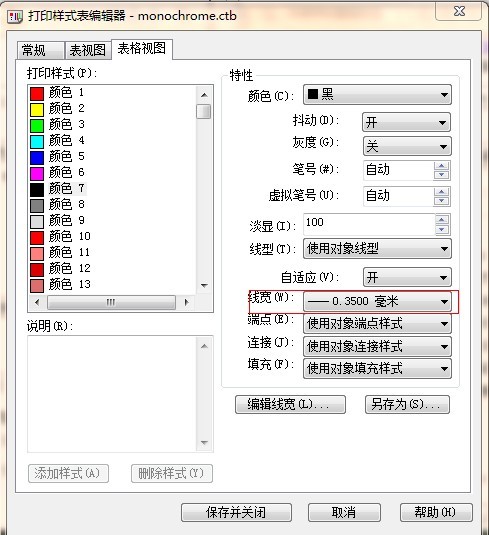

然后根據自己的圖紙需要，確定每種顏色相對應的線寬。因為打印出來后都是黑色的，所以需要用不同的顏色表示不同的線寬。當然首先要在下圖的顏色(C)：右邊的選項里的顏色選擇為“黑”。比如在模型里顯示的是白色，在這個選項卡里對應的就是7號顏色，打印出來就是純黑的，設置7號色的線寬為0.35mm，那么打印出來后的實際寬度也就是0.35mm。都調整完畢后，確定保存。

三、輸出圖紙為PDF格式：
        返回到打印設置選項卡，點擊“窗口”按鈕，框選需要打印的圖紙，然后確定打印，會出現“保存”對話框，選擇需要保存的位置，給打印的文件起個名字，這樣圖紙就保存成PDF格式的圖紙了。如果你的電腦里碰巧裝有Adobe Reader 這個軟件的話，那么恭喜你可以直接用這個軟件查看PDF格式的文件了，當然有很多種查看PDF格式的軟件，其中Foxit PDF Editor可以編輯PDF文件，能把許多個單獨的PDF文件合并成一個整體，我喜歡把一整套施工圖轉換成PDF格式，然后用這個軟件把圖紙合并起來，這樣看圖的話就可以很方便的翻頁顯示了。并且PDF格式的圖片很小卻很清晰，這是JPG格式無法相比的，并且據我所知JPG文件也沒法合并成可以翻頁顯示的文件吧！這就是我前面所說的這種打印方法的好處。壞處就是有很多人不習慣用PDF格式的文件，電腦里也沒有安裝可以看PDF的軟件，那么顯然我前面講的對他而言就都是多余的了！但是沒辦法！我今天要講的就是這種方法，其他的方法暫且擱到一邊去。

四、PDF文件轉換成JPG文件：#p#分頁標題#e#

        可惜的是基本上能查看PDF文件的軟件都不能直接另存為JPG格式，所以還要借助于photoshop這個常用的軟件?？梢灾苯影研枰D換的PDF文件拖到ps里，然后會出現這個對話框：

在選擇分辨率的時候要注意了！默認的一般是72，如果你在CAD里設置打印PDF格式文件分辨率的時候選擇的是最大值400的話，但是這里你選擇了默認的72，那么你就可以發現在ps里導入后的PDF文件像素特別低，放大后就看不清楚了！這兩個分辨率是不同的概念，前面一個是打印輸出后PDF文件的分辨率，后者是導入ps后的分辨率，具體選擇多大的分辨率最合適，那要試幾下才知道！導入后覺得合適了，可以直接另存為JPG格式。注意：導入后的PDF文件是沒有背景的，也就是背景是透明的，這時候不需要在ps里再增加一個白色的背景圖層，可以直接另存。因為凡是JPG格式都會有背景的，默認的是白色背景。經過這么長時間的操作，終于把CAD文件輸出成完美的JPG格式了！

五、總結：

        在網上搜索的話會找到許多種方法，CAD版本的不同，也會有各自不同的但是又最合理的方法。我閱覽了好多種方法，沒有發現哪位朋友介紹的和我今天所寫的完全一樣，當然并不是說沒有人用我的這種方法。我希望我發現的這種方法可以得到大家的認同?，F(xiàn)在網上有許多格式之間相互轉換的軟件，比如pdf to jpg，doc to pdf，rmvb to avi，等等各種各樣不勝枚舉！大凡這種軟件都是個人開發的免費軟件，功能并不完善，會出現許多問題，我不建議使用。AutoCAD和Adobe Reader 、photoshop這三個軟件都是Adobe 公司開發的，相互之間有較強的兼容性，相信隨著版本的不斷提高，這種軟件之間的相互轉換會變得越加方便。好了，就寫到這兒吧！
