1、新建文件，然后打開圖層管理器（快捷鍵“LA”）并新建兩個圖層（輪廓線層/線寬5mm，中心線層/線寬2.5mm/線型）。
修改下默認的標注樣式（快捷鍵“D”）進入標注樣式修改界面后點擊“修改”接著對其中各項進行設置：
線：基線間距（8）、超出尺寸線（3）、起點偏
    移量（0）
符號和箭頭：箭頭大小（3）、圓心標注（無）
文字：文字(一般設為3.5根據圖形大小設置）、
     從尺寸偏移（1）、文字對齊（ISO標準）
主單位：精度（0）、小數分隔符（句點）。
其它幾項不需修改即可。
2、將中心線層置于當前圖層，并繪制好中心線
3、用直線命令“L”繪制出釣鉤的上面部分（高度為“38”的那部分）并將其下
   面的的豎直兩條直張也畫好，長度適中即可，（因?yàn)槠錇橹虚g線段，具體長
   度可由后部分繪圖過程
   確定）
4、以A為圓心畫直徑為40的圓，以B為圓心畫半徑為48的圓，然后利用倒圓角命
   令“F”輸入半徑值為“60”，然后選擇直徑40的圓和豎直線即可完成半徑為
   60的圓弧的繪制。用同樣的方法（倒圓角“F”）再將半徑為40的那段圓弧繪
   制完。至此釣鉤上部和中部繪制完成。
5、至于釣鉤尖頭處的圓弧的繪制必須做兩個輔助的圓，然后通過與中心線的交
   點找到圓心才可以把尖角處的半徑40、半徑23的兩段圓弧繪制出來。而半徑
   為4的圓弧通過倒圓角或畫圓（相切、相切、半徑）完成。具體步驟如下。
6、首先以A為圓心畫半徑為60的輔助圓，其與最下端的那條水平中心線的交點為
   C，然后以C為圓心畫半徑為40的圓。以B為圓心畫半徑為71畫輔助圓，其
   與上端的水平中心線的交步為D，然后以D為圓心畫半徑為23的圓。接著選擇
   “相切、相切、半徑”的畫圖方式將半徑為4的圓畫出來。最后利用修剪工具
   “TR”將多余的圓修剪掉至此圖形的繪制完成。
7、標注：直接利用標注菜單下的，直線標注、直徑標注、圓弧標注等就可以完
   成圖形的標注。

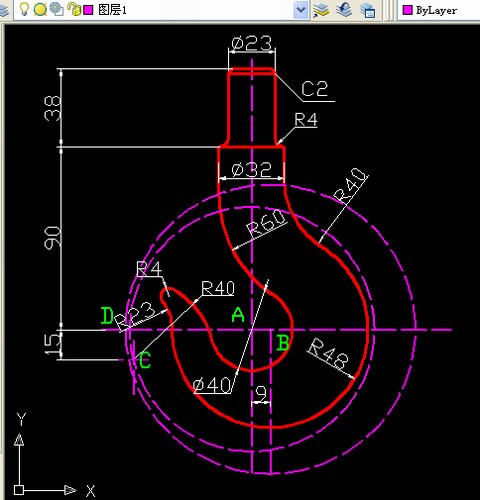

具體A、B、C、D的位置請看下面那張本人繪的CAD圖。我把線寬調的比較的粗,點擊圖片放大點應該看得清楚。
