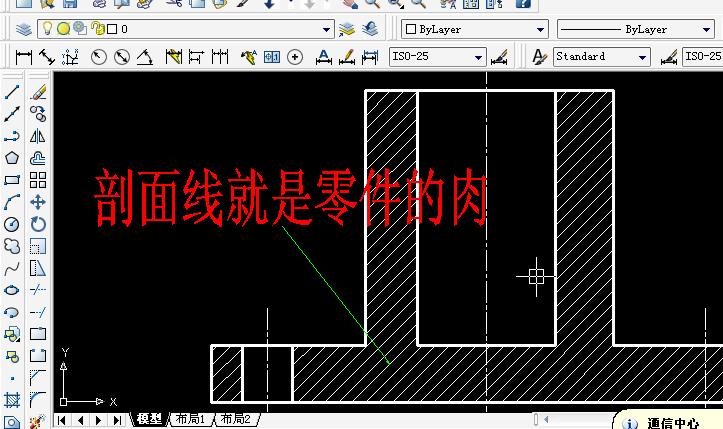

用剖切面完全剖開機件所得的剖視圖稱為全剖視圖。全剖視圖用于外形簡單內部結構較復雜且不對稱的機件。

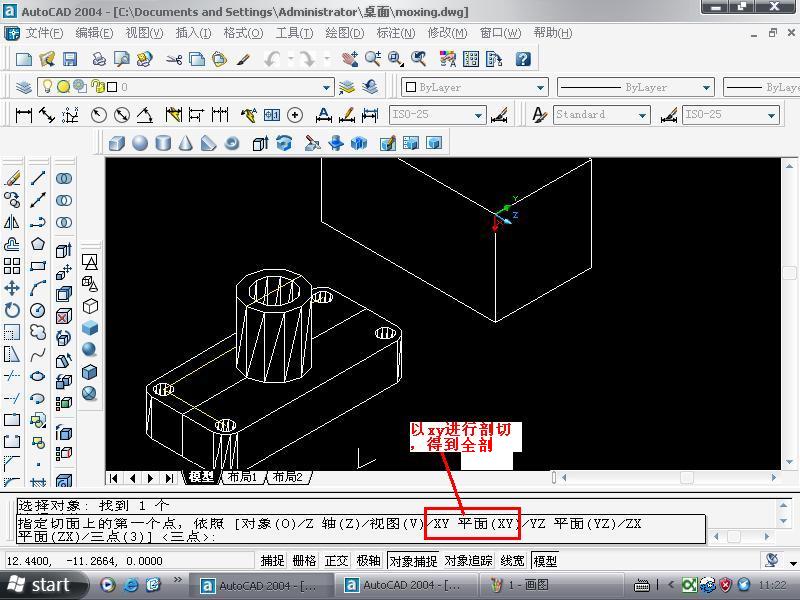

全剖.操作要點:xy,.XZ,YZ等平面的剖面都是依據你的ucs坐標來的,因此如果某些時候剖切得不到全剖效果的話,那就你的坐標系有問題.
全剖.操作要點:xy,.XZ,YZ等平面的剖面都是依據你的ucs坐標來的,因此如果某些時候剖切得不到全剖效果的話,那就你的坐標系有問題.

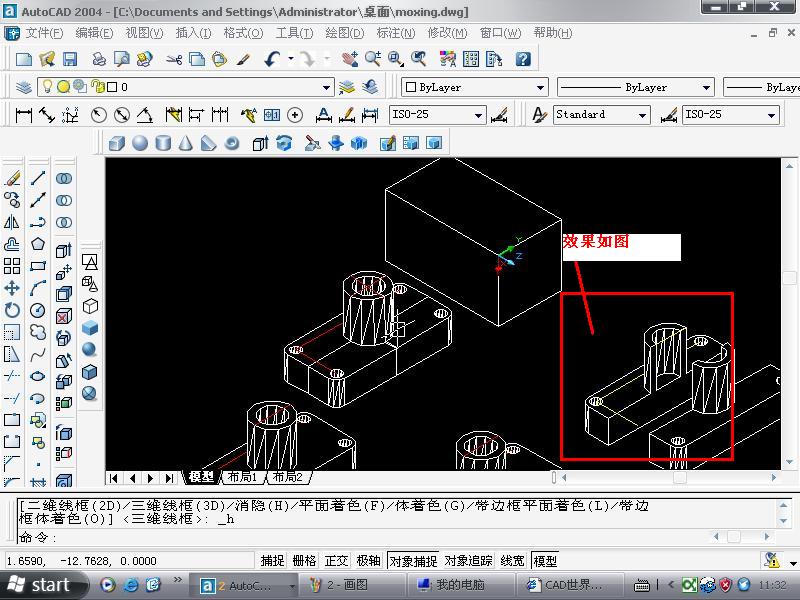

最后選擇b,保留兩側,得到全剖效果
