機件的表達方法 ---綜合應用(1):讀圖

時間:2009-12-25 11:32:36 來源:

提示:由于圖的尺寸較大,請單擊標題查看.......

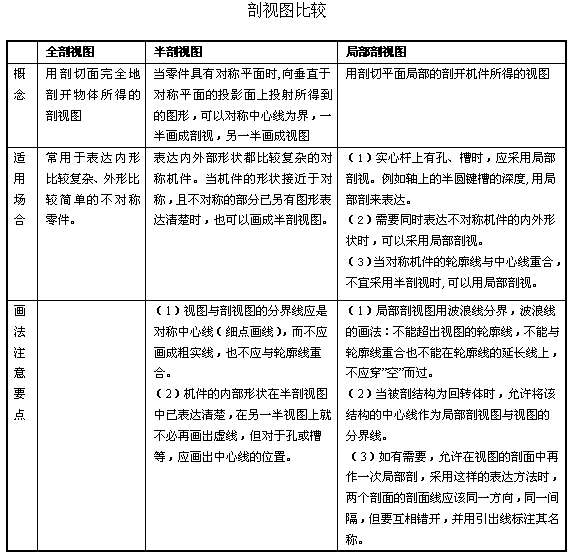

一、剖視圖的比較

二、讀圖方法

1、先找出主視圖，這是看圖的關鍵

主視圖主要反映物體的形狀特征或位置特征。

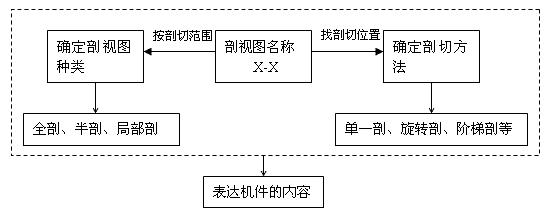

2、剖視圖的讀圖方法

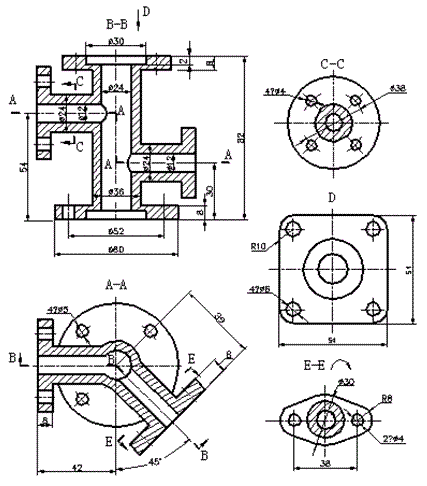

應用舉例1：

讀圖方法：

(1)圖形分析

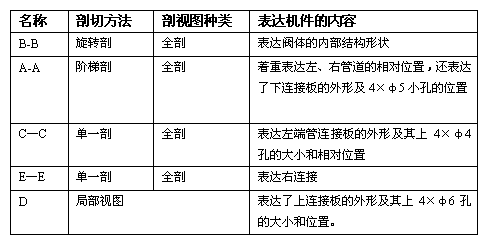

以表格分析法的方式進行分析：B-B為主視圖。

(2)形體分析

對投影，分析物體的形體：通過分析形體，想象出各部分的空間形狀，再按它們之間的相對位置組合起來，便可想象出閥體的整體形狀。

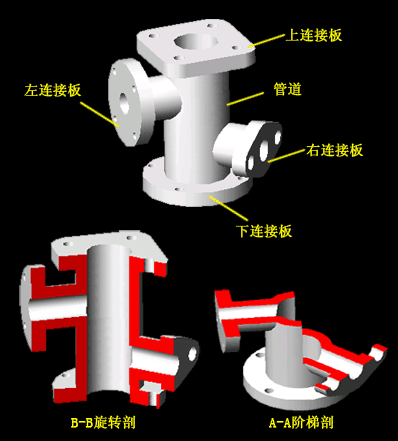

如立體圖：

由此可見,物體是由管體、上連接板、下連接板、左連接板、右連接板等五個部分組成的.

提示:上連接板上應有一個圓柱孔,直徑為30,在此更正.

應用舉例2:

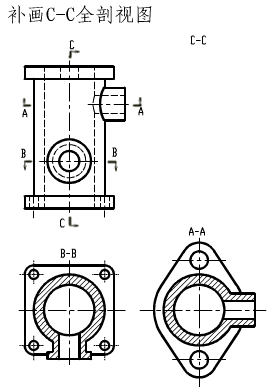

分析:題目要求畫C-C的單一剖的全剖視圖.

主視圖,用視圖表達,主要表達各部分的外形;

A-A,(從下向上投影)單一剖的全剖,主要表達第4部分的內部結構和第1部分的外形;

B-B,(從上向下投影)單一剖的全剖,主要表達第5部分的內部結構和第3部分的外形;#p#分頁標題#e#

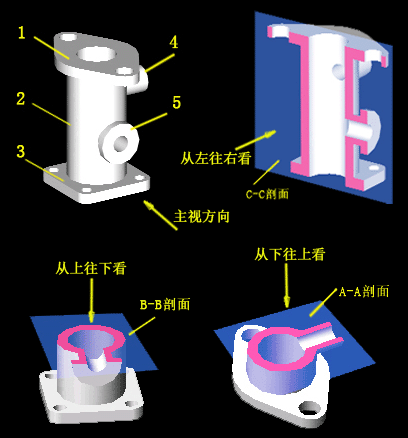

立體圖如下:

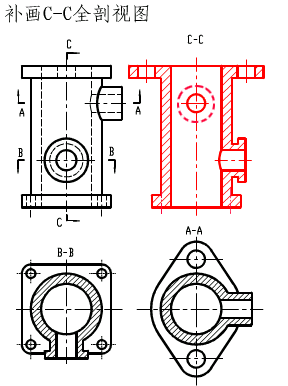

答案:

注意:

(1)畫虛線圓,表示第4部分外形;

(2)注意相貫線的畫法;

(3)第3部分的孔由于未剖上,孔的軸線要畫,以表示孔的位置.
