螺紋的規定畫法

1.外螺紋

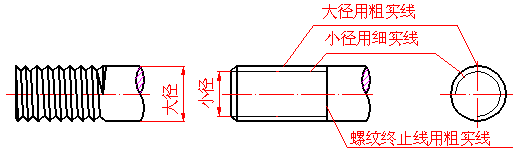

國標規定，螺紋的牙頂（大徑）及螺紋的終止線用粗實線表示，牙底（小徑）用細實線表示，在平行于螺桿軸線的投影面的視圖中，螺桿的倒角或倒圓部分也應畫出；在垂直于螺紋軸線的投影面的視圖中，表示牙底的細實線圓只畫約3/4圓，此時螺紋的倒角規定省略不畫，如圖12-5。　

圖12-5　

2.內螺紋

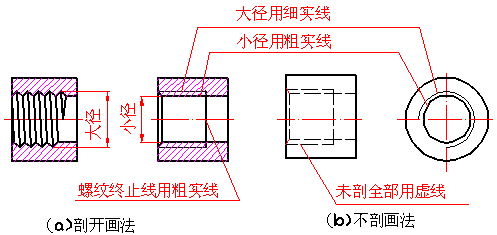

圖12-6是內螺紋的畫法。剖開表示時[圖13-6（a）]，牙底（大徑）為細實線，牙頂（小徑）及螺紋終止線為粗實線。不剖開表示時[圖13-6（b）]，牙底、牙頂和螺紋終止線皆為虛線。在垂直于螺紋軸線的視圖中，牙底仍然畫成約為3/4圈的細實線，并規定螺紋的倒角也省略不畫。

圖12-6　

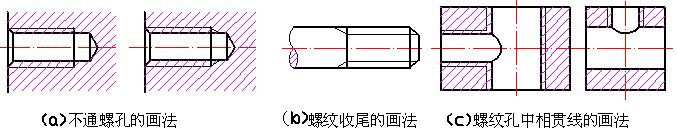

繪制不穿通的螺孔時，一般應將鉆孔的深度和螺紋部分的深度分別畫出，如圖12-7（a）。當需要表示螺紋收尾時，螺紋尾部的牙底用與軸線成30o的細實線表示，如圖12-7（b）。圖12-7（c)表示出螺紋孔中相貫線的畫法。

圖12-7　

3.內、外螺紋連接的畫法

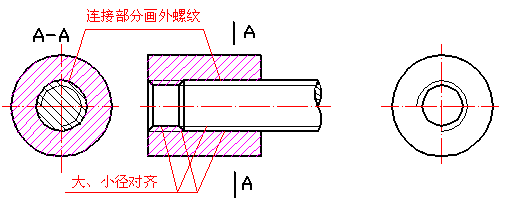

如圖12-8表示裝配在一起的內、外螺紋連接的畫法。國標規定，在剖視圖中表示螺紋連接時，其旋合部分應按外螺紋的畫法表示，非旋合部分仍按各自的畫法表示。

圖12-8 螺紋連接的畫法

4.非標準螺紋的畫法

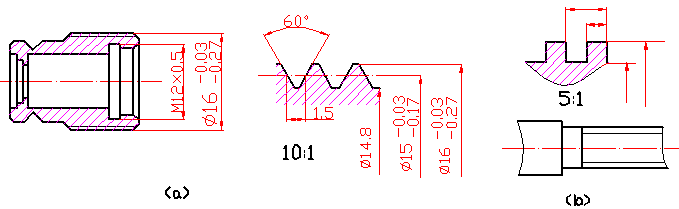

畫非標準牙型的螺紋時，應畫出螺紋牙型，并標注出所需的尺寸及有關要求，如圖12-9。

圖12-9

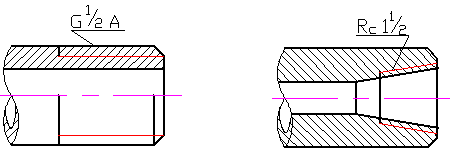

螺紋的規定標注

各種螺紋的畫法相同，為了便于區別，還必須在圖形上進行標注。

(1) 普通螺紋的標注標注內容為：

特征代號 公稱直徑×螺距旋向 — 中徑、頂徑公差代號 — 旋合長度代號

其中：特征代號 M

單線粗牙螺紋只標公稱直徑，單線細牙螺紋標公稱直徑×螺距。

旋向：分為右旋、左旋，右旋不標注，左旋用LH表示。

螺紋中徑、頂徑公差帶代號：由表示公差等級的數字和表示公差帶位置的字母所組成，如：6H、6g(內螺紋用大寫字母，外螺紋用小寫字母)。如果中徑與頂徑公差帶代號相同，則只注一個代號，如：7h；如果螺紋的中徑公差帶與頂徑公差帶代號不同，則分別標注，如：5g6g。

旋合長度：螺紋旋合長度規定為短（S）、中（N）、長（L）三種，中旋合長度不標注，特殊需要時可注明旋合長度數值，如M10-6g-40。

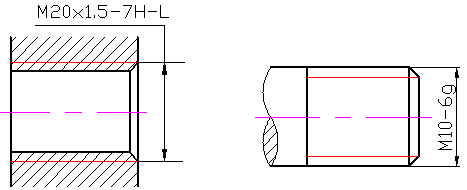

普通螺紋在圖上的標注方法是將規定標記注寫在尺寸線或尺寸線的延長線上，尺寸界線從螺紋大徑引出。標注示例如圖。
