您的位置：網站首頁 > CAD新聞

剖中剖的問題，您知道嗎？

時間:2010-01-01 13:45:42 來源:
關于“全剖視圖中的局部剖視圖”，講到：
如有需要，允許在剖視圖中再作一次局部剖。采用這種表達方法時，注意把握兩個要點：
一是，應進行標注，標注出剖切位置，并用引出線標注該局部剖視的名稱；
二是，兩個剖面的剖面線方向、間隔應相同，但剖面線要互相錯開”。

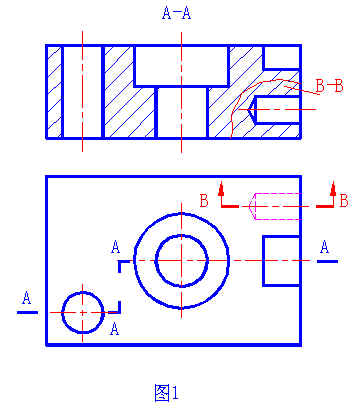

如下圖所示：

但是，實際上學生在運用時經常出錯，不管老師怎樣強調。沒辦法，只能在作業上不厭其煩地進行批注。

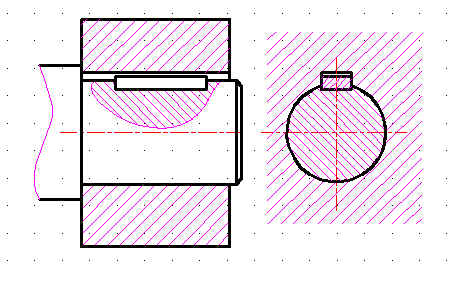

在前幾天講到鍵連接圖時，有一同學提出如下問題：
在鍵連接圖中是不是剖中剖的表達方法？
如果是，為什么不標注？

問題很好！不知您有何高見？期待您的答復。
