一、前言

目前PDM（product data management產品數據管理）技術已經在許多制造業企業中進行了成功應用，PDM系統的技術標準也逐漸在行業內形成規范。其中圖文檔管理子系統是PDM系統技術層面上最容易實現，其應用在實施層面上也最成熟，大多數生產制造的企業和設計研究企業應用圖文檔管理子系統就能夠保證圖紙、文檔數據的完整性、安全性和有效性。

通過實施PDM系統，企業中的離散資源、孤島信息被統一在PDM平臺上，企業的產品設計、制造以及物流供應鏈所需的設計圖紙、文檔數據信息就可以從圖文檔管理子系統中獲取，獲取信息的最常用途徑是針對數據庫中零、部件和裝配產品的數據查詢。隨著我國市場經濟體系的確立，國內企業面臨著市場產品的競爭壓力，企業不但需要生產產品來滿足市場需求，并且還要通過技術改造手段向市場推出新產品，縮短產品更新周期，提高產品的市場競爭能力。基于市場需求進行產品數據的查詢方法就應運而生了，它為企業快速響應市場，開發或者實施PDM系統提供了一類查詢方法。

二、基于產品的數據查詢方法

1. 產品數據查詢與PDM系統功能模塊的關系

PDM系統的圖文檔管理模塊是在企業設計部門應用的管理子系統，它用來管理設計部門的電子圖紙、電子文檔以及相關的產品標準文檔，同時把設計部門在設計過程中產生的大量產品數據按照產品的屬性（例如尺寸、材料等）信息、關系（例如裝配、借用關系等）信息以及產品狀態（例如設計更改、版本等）信息進行并行管理。有用的信息在圖文檔管理子系統界面中反映出來，而產品數據儲存在底層的數據庫中。其它相關部門（例如結構部門、工藝部門）需要的信息可以通過圖文檔管理模塊的界面中獲取，盡管這些相關部門的數據也儲存在數據庫中，但這些數據一般用來作為數據安全方面的考慮。

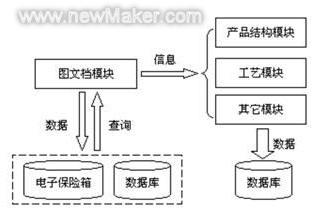

產品數據查詢方法通過標準sql語句搜索數據庫中滿足條件的數據，數據庫中的數據是以二維表中的記錄形式存在的。圖1所示內容描述了產品數據查詢與PDM系統各功能模塊的關系。產品信息首先通過數據查詢的方式從數據庫中搜索獲取，然后通過PDM圖文檔管理子系統界面?zhèn)鬟f這些信息到其它模塊中。從圖1可以看出數據查詢方法將會對產品設計圖文檔管理子系統數據的再利用以及對其它模塊的信息傳送產生重要的影響。

圖1

這種查詢方法是以已經儲存在數據庫中的設計產品數據為基礎，當市場對一種新類型的產品提出需求時，企業就能夠通過查詢現有產品，改進數據庫中儲存的產品數據來滿足市場的需要。

2. 基于產品的數據查詢過程

基于產品的PDM圖文檔管理子系統數據查詢方法是基于電子保險箱和數據庫的查詢過程。產品的電子圖紙（二、三維圖紙）和說明文檔的文件都保存在電子保險箱中，圖紙的設計信息則通過指針描述方式記錄在數據庫文件中，數據庫中保存的內容基于產品，即以產品為中心的一切數據，其它的數據是輔助性的。因此，通過文檔管理子系統界面查詢數據，輸入待查詢的產品內容一般為產品代號、圖紙編號（圖號）、產品所屬項目名稱、圖紙文件名稱等，這些內容就是查詢的條件，通過標準sql語句在數據庫中查詢，查詢的速度取決于記錄的數量和計算機硬件性能。

查詢結果就是明確的可用信息，比如查詢某個零件是總裝配件下的零件，這種所屬裝配關系在產品結構模塊和工藝模塊中就可以自動建立起產品的bom清單，同時安排的工藝路線要滿足于這種裝配關系。

3. 基于產品數據查詢的界面實現

整個的查詢過程就是圍繞所有的設計產品數據而定，在PDM系統中查詢并不是一個單一的數據查詢過程，它要把查詢得到的數據信息傳遞到其它模塊中，一般在管理系統界面實現上把查詢工具作為一個窗口體現出來，窗口中的查詢條件也由產品代號、所屬項目、圖號、創建人、圖檔類型、創建日期、批準日期、密級和標題欄屬性等內容組成，如圖2所示。

圖2

在圖2所示的界面中，查詢的內容是多條件的。對于一個PDM系統軟件來說，能否把產品數據的多種關系表現在界面中是考查軟件成熟度的一個因素。圖2所示界面中查詢的方法提供了精確查詢和模糊查詢，方便用戶快速查詢。另外，查詢得到的結果信息可以在窗口中以列表方式顯示或者可以直接打印到紙質文檔。

查詢結果信息傳遞到其它模塊的方式是通過界面切換進行，例如圖2中的產品查詢信息結果可以通過產品結構界面窗口切換，直接獲得查詢的產品信息。例如查詢得到零件信息是裝配件中的借用件，則切換到圖檔中心界面就可以直接查到此項零件的所有數據信息，切換到產品結構界面就可以直接查到借用零件與裝配件的產品結構配置信息。

三、基于市場的產品數據查詢方法

基于市場的產品數據查詢方法是以用戶對產品的需求為產品查詢的依據。企業把用戶需要產品的各種數據都儲存到數據庫中，這種數據是以市場調查和市場銷售為前導。大量的數據來源于對同類產品的市場分析、預測，更主要來源于用戶的直接需要。當產品的需求在形成訂單之前，這些產品的數據就通過銷售人員進行數據積累，也可以通過技術維護人員在用戶現場得到同類產品的測試數據，并且這些數據即時通過局域網絡或者web網絡的方式傳送到企業設計部門的數據庫中。經過產品市場積累的數據與基于產品的數據一樣重要，這些數據作為基礎數據的一部分單獨儲存到數據庫中，數據的類型與企業積累的設計數據一致，供設計人員查詢調用。

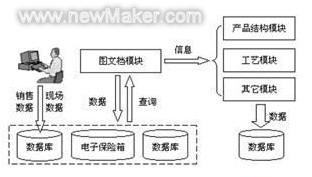

基于市場的產品數據是企業產品數據的市場數據補充，在PDM系統各個功能模塊的關系中，查詢的方法也得到了改進。基于市場的產品數據查詢關系如圖3所示。


圖3

企業PDM圖文檔管理子系統從數據庫中查詢產品數據時，數據庫中已經增加了市場用戶產品數據的內容，圖文檔模塊查詢工具界面查詢得到的數據是企業以往積累的產品數據和企業通過市場積累的產品數據，這兩種數據保證企業設計人員縮短設計新產品周期和市場推廣周期，提高新產品的市場競爭力。

PDM系統其它的功能模塊仍然從圖文檔模塊中獲取需要的產品信息，通過這種查詢方法查詢的信息內容也增加了用戶對新產品的實際需求信息，產品的尺寸、外形、材料和價格信息更為真實，對PDM系統其它模塊的影響效果更為明顯。同樣，這些模塊儲存到數據庫的數據也為整個PDM系統的安全備份考慮。

四、基于市場產品數據查詢方法應用

基于市場產品數據查詢界面窗口要完全符合快速反映市場的要求。在圖文檔管理子系統中要有基于市場產品數據查詢的窗口，查詢的方法除了精確查詢和模糊查詢外，還增加了實時查詢方法。

在產品設計的初始階段設計人員可以通過查詢工具來查詢目前市場上對新產品的需求數據，比如尺寸、外形、規格和價格等，以便充分考慮市場中已經存在同類產品的價格、產品技術信息、維護信息等因素進行概念設計，再通過資料中心查詢借用同類產品的相關數據，查詢得到產品結構配置信息、工藝信息以及輔助文檔信息，形成用戶需要的產品設計數據，得到用戶的認可后投入生產。這種查詢方法改進了現代制造業的被動設計模式，提高企業的市場抗風險能力。

設計人員也可以根據銷售部門的產品訂單需要，或者技術維護人員把在用戶現場定制的產品技術規格提供給設計人員，數據庫中儲存的產品數據更加準確。設計人員在圖文檔管理子系統軟件界面中通過實時查詢方法得到的產品數據，同時把數據直接定位到要設計產品的項目中，這樣，產品項目下的所有文檔數據信息形成產品結構樹信息傳送到PDM系統的其它模塊中，不同部門之間的設計過程通過網絡同步進行，可以大大節省了用戶所需產品的設計周期。

如圖4所示的內容為基于市場的圖文檔管理子系統產品查詢軟件界面。界面中查詢條件可以隨著用戶對新產品需求而增加，也可以根據對產品市場的預測增加市場條件。軟件界面把查詢到的結果顯示在窗口中或者直接打印到紙質文檔。軟件界面提供產品查詢結果的自動定位功能，把查詢結果與PDM系統中已有同類產品比較，如果與同類產品的主要產品技術數據相同，則查詢結果自動定位到同類產品的項目中，只需少量的改動就可以直接生成一套新的產品。

五、結束語

當企業開始考慮應用PDM系統或者PDM圖文檔管理子系統時，企業的決策者優先考慮的是信息化建設的投入產出比，卻往往忽略了如何能夠保證在技術改造中更好地抓住市場的因素，以市場為先導。以上兩種查詢方法普遍適應于即將或正在開發和實施PDM系統的中小企業。通過企業對PDM系統的實施應用，企業需要總結出適用于自身需要的應用經驗，尤其是在市場競爭環境下，企業沒有更多的時間來調整實施的結果，而更多的是適應市場的變化。如果企業能夠在市場經濟環境下充分利用PDM的技術優勢調整自身產品的市場方向，那么他發展的空間和潛力將更大。基于市場的產品數據查詢方法更適合于產品種類更新快、生產周期短、產品品種多樣化的企業，目前此種方法已經在丹東克隆集團PDM系統中得到了較好的應用。
