1、不打印視口線的兩種辦法
第一,隱藏視口線圖層;第二,可以把視口線的顏色設置為255號顏色,在打印時 是無色的。
2、Psltscale變量控制圖紙空間的線型比例
0:無特殊線型比例。按 LTSCALE 命令設置的全局比例因子進行縮放。模型中的虛線長度與視口中的虛線長度一樣。
1:視口比 例決定線型比例。
3、視口中圖層的控制

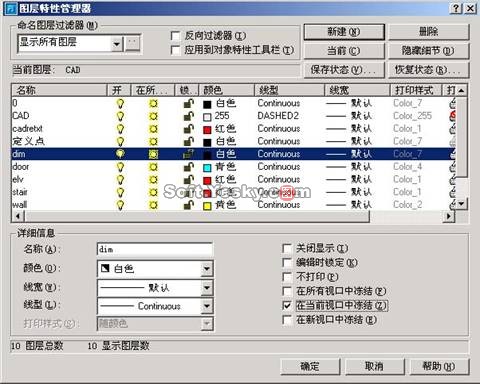

如果僅需要在當前視口不打印某一圖層,如在當前視口不打印標注尺寸層,具體設置方法,用鼠標雙擊當前視口進入圖紙空間中的模型空間(一定要進入 視口里,否則無法對當前視口圖層控制),打開圖層特性管理器,選中要在單前視口中凍結的圖層,在“在當前視口中凍結”。

這樣就可以實現只在當前視口凍結圖層的目的,而不影響其他視口,也不影響模型空間的圖層的凍結。這一功能對于一個文件要打印出幾種不同表現圖來 說非常有用,要比打印一次凍結某層,再凍結其他層再打印來說要方便多了。

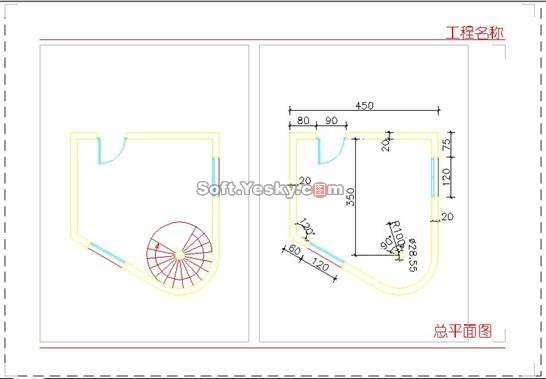

請看下圖就是在同一個布局中有兩個視口,左邊視口凍結了標注層,在右邊的視口中凍結了樓梯層,視口之間互不影響,與模型空間也沒有影響,實現多 表現打印。

4、三維消隱打印功能
選中要消隱打印的視口(單擊視口線),打開特性管理器,里邊有個選項“消隱出圖”選擇 “是”即可消隱出圖了。
當然在布局中還有其它的設置,比如:可以建立多邊形視口;在一個布局里可以建立多個視口從不同的觀察角度打印出3D的模型,等等。
