AutoCAD從2008版之后，引入了一個叫Annotation（注釋）的功能。以前雖然用過2008版，卻很少用到這項功能，一是覺得設置麻煩，太多新概念需要理解，二是已經習慣于按原來的畫圖習慣來調整比例了。今天在AutoCAD 2009（簡體中文已經放出）發布之際，特意研究了一下這個功能，現以最新的AutoCAD 2009英文版（前幾天裝的En文，不想卸了）為例，簡單介紹一下使用。

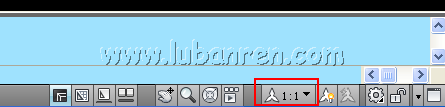

　　具有Annotation屬性的CAD對象主要有:填充、文字、表格、標注和塊等。方法都差不多，選中一個對象點右鍵看它的屬性欄里有沒有這一個屬性知道該對象是否支持Annotation屬性了。偶習慣用1:1地在模型空間里畫圖，因此在創建對象之前，最好把當前的繪圖比例就設為1:1，在狀態欄，如圖1所示：

圖1

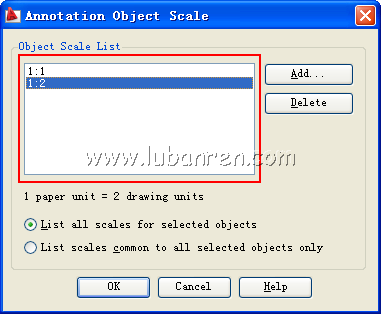

　　創建一個單行文本，內容隨便，這里是“ScaleText”，字高取5，然后打開該文本的屬性查看器（如圖2），找到"Annotative"項，將其設為"Yes"，這樣就會有一個"Annotative Scale"項出現，里面顯示當前的注釋比例是"1:1"。默認情況下，當前的注釋只有一個比例，要增加其它的比例，要點擊"Annotative Scale"項后面的"..."，打開可用注釋比例列表對話框（如圖3），對象只能按此對話框中顯示的比例進行縮放，用戶可以根據自己需要增加或定義新的比例，這里我們增加另一個比例"1:2"。這時如果在圖1中將當前模型空間比例設為"1:2"，則該文本將為自動放大2倍，在當前模型空間里其字高將變為10，但其在圖紙空間里的字高將不會變化。

圖2


圖3

　　再創建兩個圓，并對其用樣式"ANSI31"進行填充，比例都設為0.2。然后設置其注釋屬性，在其中一個填充的注釋比例列表中設置"1:1"和"1:2"兩個比例，在另一個填充的注釋比例列表中只設置一個"1:2"的注釋比例。這時在1:1的比例模型下就能看到兩個填充的差別了。如果你這時改變當前比例為1:2，那么兩個填充就是一樣的效果了。

　　圖1中還有兩個控制顯示的全局變量，一個是ANNOALLVISIBLE，另一個是ANNOAUOTOSCALE，其意義如下：

1. ANNOALLVISIBLE - 如果設為1,所有具有注釋屬性的對象都將可見，如果設為0,則只有注釋比例列表中存在和模型空間當前比例一致的比例時，才顯示該對象；
2. ANNOAUOTOSCALE - 如果設為4,所有具有注釋屬性的對象將自動添加模型空間的當前比例，如果設為-4,則只有手動才能對對象的注釋比例列表進行修改。

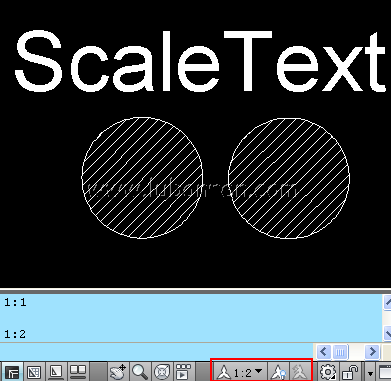

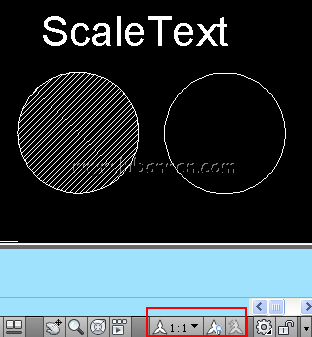

　　本例中，如果將ANNOALLVISIBLE設為0,ANNOAUOTOSCALE設為-4,則在模型空間當前比例為1:1時，顯示如圖4,模型空間當前比例為1:2時，顯示如圖5。

圖4


圖5
