2.3 字體
在圖樣中書寫漢字、字母、數字時，字體的高度(用h表示)的公稱尺寸系列為：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要書寫更大的字，其字體高度應按的比率遞增，字體的高度代表字體的號數。圖樣上的漢字應寫成長仿宋體字，并采用國家正式公布推行的簡化字，漢字的高度h不應小于3.5mm，其字寬一般為h/~r2。字母和數字A型和B型兩種。A型字體的筆畫寬度為字高的1/14；B型字體的筆畫寬度為字高的1/10，但在同一圖樣上，只允許選用一種型式的字體。字母和數字可寫成斜體和直體。斜體字的字頭向右傾斜，與水平基準線成75。。圖樣上一般采用斜體字。
GB/T 18229在“CAD工程圖的字體高度與圖紙幅面之間的關系” 及“CAD工程制圖的字體選用范圍” 兩項內容與現行標準不同。GB/T 18229規定，不論圖幅大小，圖樣中字母和數字一律采用3.5號字，漢字一律采用5號字。GB/T 18229與GB/T 14665的對比見表4。
表4 GB/T 18229與GB/T 14665的對比

GB/T 18229關于CAD工程制圖中字體選用范圍的規定(見表5)是新增加的。現行技術制圖和機械制圖國家標準中均未有相應的內容。

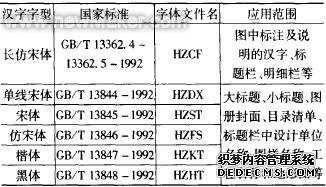

表5 字體選用范圍

在AutoCAD 2000中，可通過Text Style(字型設置)對話框完成不同字體的設置。其中，字母和數字字體的設置應在Font列表框中選取ISOCP.SHX字型文件，在Oblique Angle欄中設置15。.使字為斜體。漢字有兩種字體可供選擇，一種是用Big Font(大字型)文件，在Font Style中選取gbcbig.shx字型文件，在Width Factor和Oblique Angle欄中選用缺省值1和0；一種是在Font Name中選取操作系統Ture Type字體“仿宋一GB2312”，將Width Factor設置為0.7，使仿宋字的長寬比符合國標規定，在Oblique Angle欄中選用缺省值0。字體的高度在Height欄中設置，高度值應從國標規定的字高公稱尺寸系列中按照表3選取。
2.4 圖線
GB 4457.4―84中規定工程制圖的圖線分為粗、細兩種。畫圖時，粗線的寬度b應按圖形的大小和復雜程度在0.5～2mm范圍內選定；細線的寬度約為b/3。粗線的寬度一經選定，各種細線的寬度也就隨之而定。圖線寬度的推薦系列為0.18mm，0.25mm，0.35mm， 0.5mm， 0.7mm， lmm， 1.4mm， 2mm (0.18mm的圖線寬度盡量避免使用)。圖線有粗實線、細實線、波浪線、雙折線、虛線細點劃線、粗點劃線、雙點劃線，共八種，其中粗實線和粗點劃線的寬度為b，其余為b/3。
GB/T 18229共規定了CAD基本線型，變形的線型和圖線顏色三項內容。除了圖線顏色一項與現行標準不同外，其他內容均相同 。圖線顏色指圖線在屏幕上的顏色，它影響到圖樣上圖線的深淺。圖線顏色選配得合適，則相應圖樣的圖線就富有層次感，視覺效果就比較好。因此，GB/T l8229和GB/T 14665對圖線顏色都有明確規定，但它們的規定是有所不同的(見表6)。

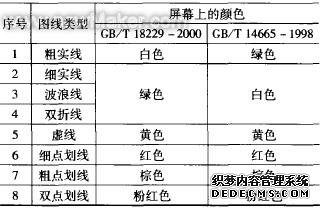

表6 GB/T 18229和GB/T 14665圖線顏色對比

從表6看出，GB/T 18229與GB/T 14665的區別在于，GB/T 18229將粗實線的顏色規定為白色，將細實線、波浪線和雙折線的顏色規定為綠色，而GB/T 14665則與GB/T 18229的規定正相反。因為白色圖線在圖紙上的打印效果比其他顏色的圖線都深，在屏幕上用白色圖線表示粗實線較合適，所以對于圖線顏色建議按新標準的規定執行。
在使用AutoCAD繪制工程圖樣時，這八種線型都要用到。AutoCAD提供了豐富的線型，使用時可通過設置層或圖形對象的線型屬性來選取合適的線型及顏色。AutoCAD 2000中新增了線寬屬性，可設置層或圖形對象的線寬屬性值來控制圖線的寬度。需特別指出的是，這里的線寬指圖形的輸出線寬(也可理解為繪圖機的筆寬)，與圖線的顯示寬度無關。線寬的設置應參照GB/T 14665―1998對線寬的規定，見表7。對于A0一A2圖幅，粗線寬度設為l mm、細線寬度設為0.35mm，輸出效果較好。對于A3以下圖幅，粗線寬度設為0.7mm、細線寬度設為0.25mm比較合適。 #p#分頁標題#e#
表7 GB/T 14665―1998線寬的規定

2.5 尺寸注法
尺寸的形式和類型多種多樣，國標“尺寸標注”部分(GB 4458.4―84)對各類尺寸都有比較詳盡的規定 。在AutoCAD中，通過設置大量的尺寸變量的值而組合成各種尺寸類型，以滿足不同尺寸的要求。由于尺寸變量數量多、組合復雜，設置起來不方便，所以AutoCAD 2000采用了帶有圖例的、形象化的對話框來幫助用戶完成尺寸類型的設置 。同時，AutoCAD 2000根據國際標準的有關要求，設置好了一個缺省的尺寸類型ISO一25。使用者可在這個尺寸類型的基礎上加以修改，得到自己的尺寸類型。根據我國國標規定，對IS0―25尺寸類型應做如下修改：
(1)對于所有類型尺寸，應在Text選項卡中將Text Style選項選取為本文前面內容字體一節中為數字和字母設置好的字體，在Text Hi gh欄中設置合適的字高；在Lines and Arrows選項卡中將Offset of Origin選項設為0；在Primary Units選項卡中Decimal Separator選項設為Period使小數點為實心圓點。
(2)對于角度類型尺寸，應首先在總尺寸類型下設置一新的控制角度尺寸的尺寸類型，然后在新尺寸類型的Text選項卡中，將Text Alignment選項設為Horizontal項，以使角度尺寸的尺寸數字方向始終垂直向上。而對于其它尺寸，應保證總尺寸類型的Text選項卡的Text Alignment選項置為Aligned with Dimension，再將Text Placement欄中的Vertical選項置為Above，將Horizontal選項置為Centered，以使水平線性尺寸的尺寸數字方向朝上、注寫于尺寸線上方；垂直線性尺寸的尺寸數字方向朝左、注寫于尺寸線左方。
(3)對于直徑和半徑尺寸，應首先在總尺寸類型下設置一新的控制直徑和半徑尺寸的尺寸類型，然后在新尺寸類型Fit選項卡的Text Placement欄中選取Over the Dimension Line，Without a Leader選項。這樣，在標注直徑和半徑尺寸時，尺寸數字的位置由用戶通過鼠標在屏幕上隨意確定，從而避免尺寸數字與其它圖線相交。
