關于CAD中的組和塊概念，我也是到我所在的公司以后，才了解的更為透徹。我也接觸了很多我的好朋友向我反映，到底什么是組，什么是塊，兩者有什么區別？其實，塊和組兩者既有共同點，也有不同點。

相同點：組和塊兩者都是一個整體，選擇的時候比較方便

不同點：在某些概念和功能上還是有比較明顯的區分

先談?wù)劷M的一些概念

組—有點像塊，但它可以編輯，也可以隨意加減元素。

組，說白了就是集合的概念， 創建編組時，可以為編組指定名稱和說明。

組，如果選擇某個組中的一個成員，那么該編組中的所有成員都將被選中，對組所使用的工具，是對組整體所使用的。

編組可以根據需要一起選擇和編輯，也可以分別單獨進行編輯等。編組提供了以組為單位操作圖形元素的簡單方法?？梢酝ㄟ^添加或刪除對象來更改編組的部件。

編組在某些方面類似于塊，它是另一種將對象編組成命名集的方法。在編組中可以更容易地編輯單個對象，而在塊中必須先分解才能編輯。

成組的命令：GROUP   如下圖：

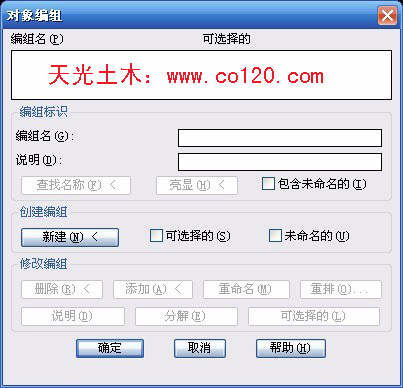

對象編組

成組之后，可以有個變量進行對組控制。其命令：pickstyle

輸入 PICKSTYLE 的新值 <1>: 1   1代表是顯示組的狀態

命令:

PICKSTYLE

輸入 PICKSTYLE 的新值 <1>: 0    0代表單元素顯示狀態，方便編輯

再談?wù)剦K一些概念

塊可以將圖形變?yōu)橐粋€整體的對象，可以用分解塊，也可以創建塊，而且塊可以多次插入，和增加屬性，有屬性塊之說。

圖形中的對象可能是多個編組的成員，同時這些編組本身也可能嵌套于其他編組中?？梢詫η短椎木幗M進行解組，以恢復其原始編組配置。

注意 不要創建包含成百或上千個對象的大型編組。大型編組會大大降低 AutoCAD 的運行速度

成塊的命令：BLOCK   如下圖：

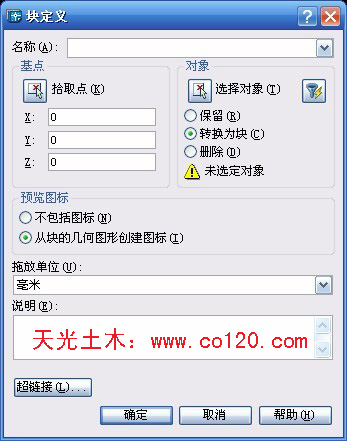

塊定義對話框

插入塊的命令：INSERT   如下圖：

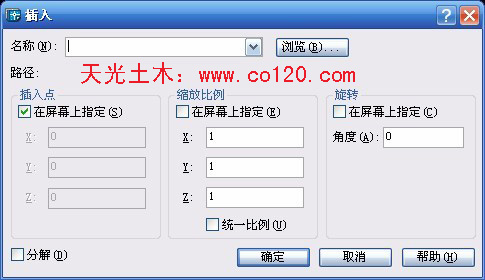

插入塊對話框

切記：需要編輯塊中的單個元素，必須要用explode 命令炸開，然后在進行編輯。
