CAD的文字注記能直接轉成SHP在ARCMAP中做標注,但SHP卻不能直接轉成CAD的文字注記.也不能轉成MAPINFO的文字形式.這里有二種方法,一是在CAD中做注釋,這種是以塊參照形式存在.另一種是用FME這個軟件將SHP的注記轉成CAD的文字注記.

1.       SHP標注轉CAD文字.

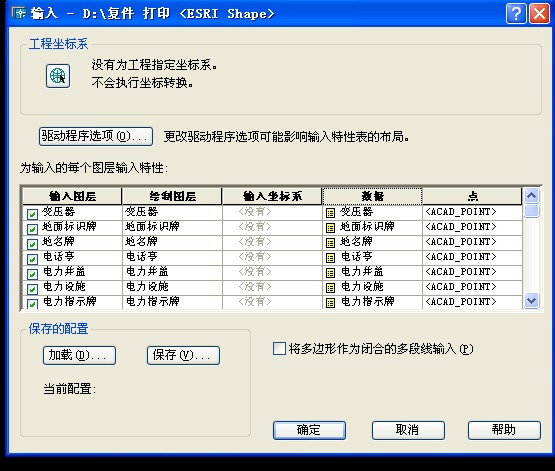

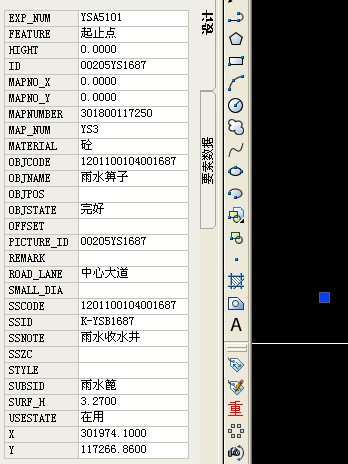

CAD用AUTODESK MAP版本的,有導入SHP文件及注釋功能.在數據欄要選擇數據,這樣才能把SHP的字段內容導入到CAD中.如下圖1,圖2所示

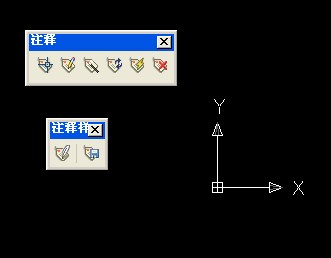

2.       調出AUTO MAP的注釋工具條,新建一個注釋

點確定后如下圖所示

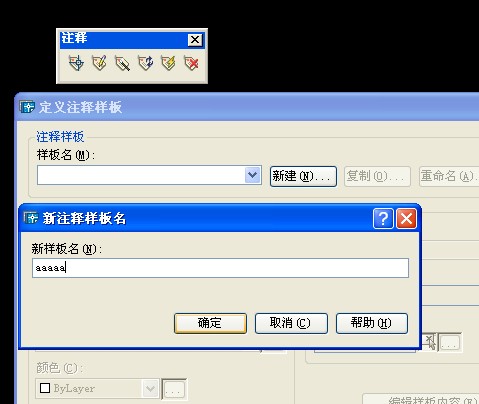

在注釋樣板中,新建一個注釋.在選擇注釋中,點一下坐標原點.在彈出的注釋面板中,

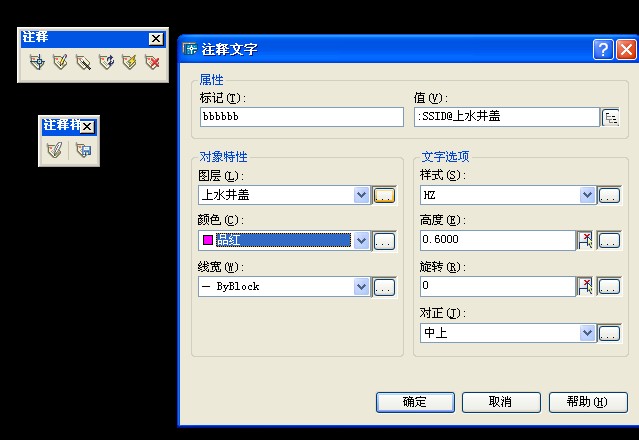

標記隨便寫,值要選擇標注的字段內容.圖層是存放標注的層,接下去是注記的色彩.

右邊的文字選項是設置注記的樣式,大小.及標注點的哪個位置.一般選擇正中或中上.

如下所示:

點確定后,再次在坐標原點中點 一下.再在注釋樣板中保存.返回定義的注釋樣板中.點應用確定后返回CAD圖層.

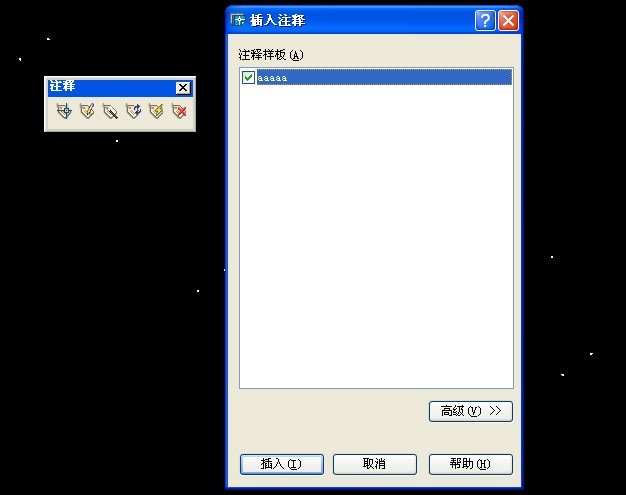

在注釋工具條中選擇第三個,插入注釋,框選圖中的點.如下圖

.

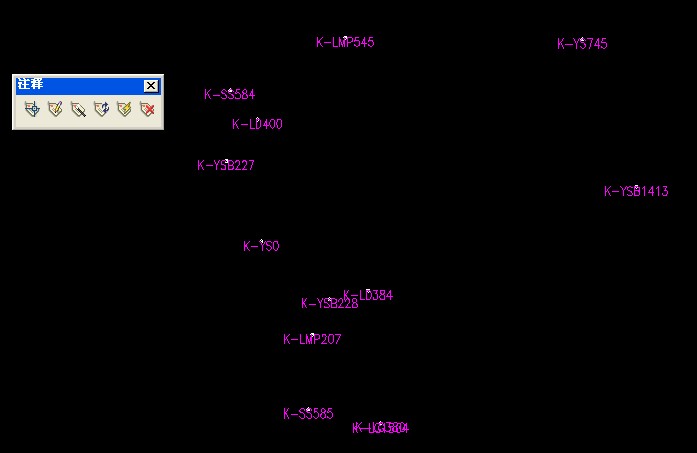

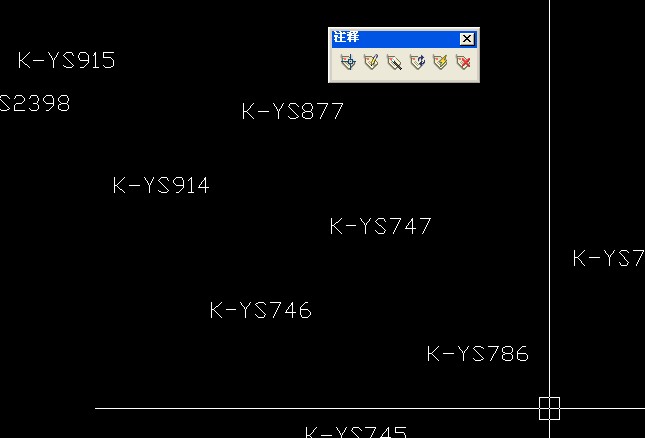

標注后如下圖所示,即可把SHP字段中的注記內容在CAD中表現出來.也可以CAD中進行編輯.這注記是以塊參照形式存在的

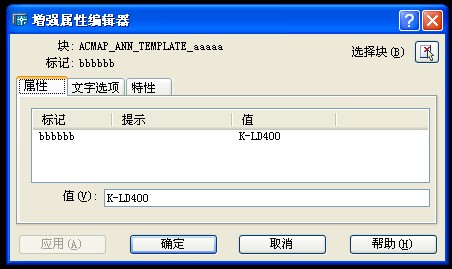

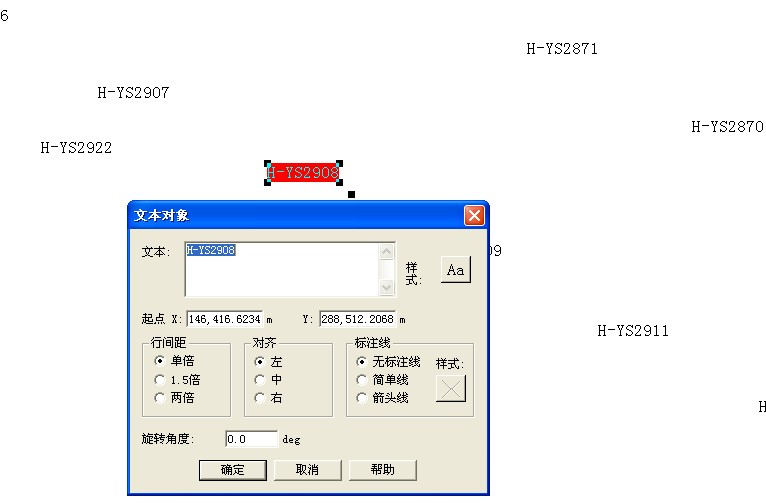

雙擊注記,編輯如下:

第二種方法,利用FME,將SHP的注記,直接轉成CAD的文字,而不是塊參照.

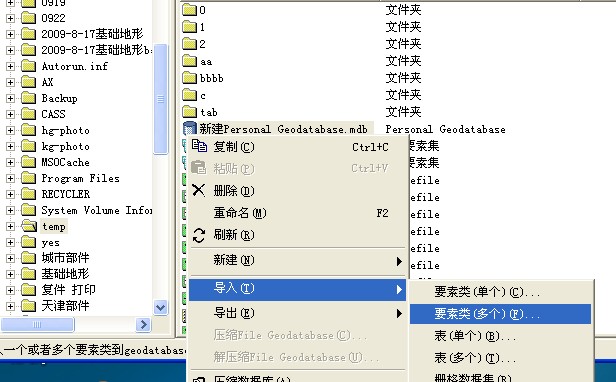

1.先用ArcCatalog新建一個MDB的數據庫。并將SHP文件導入到這個庫中。

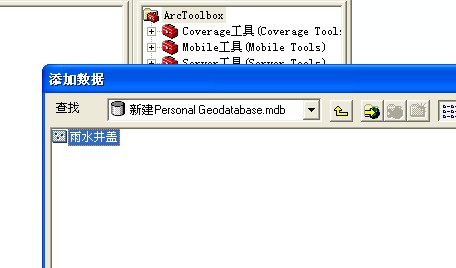

然后在ARCMAP中加載這個導入的數據

如下所示：

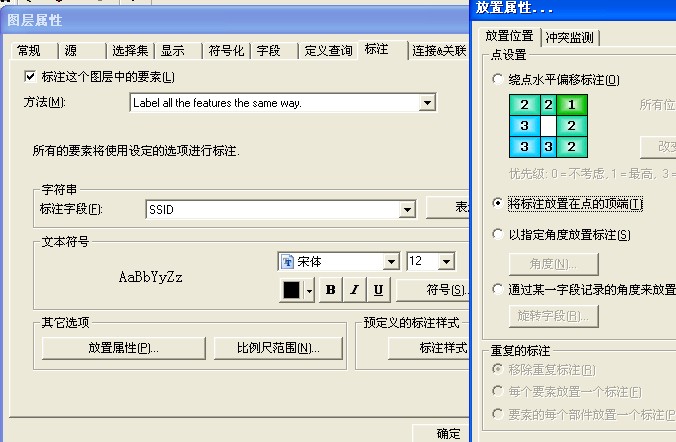

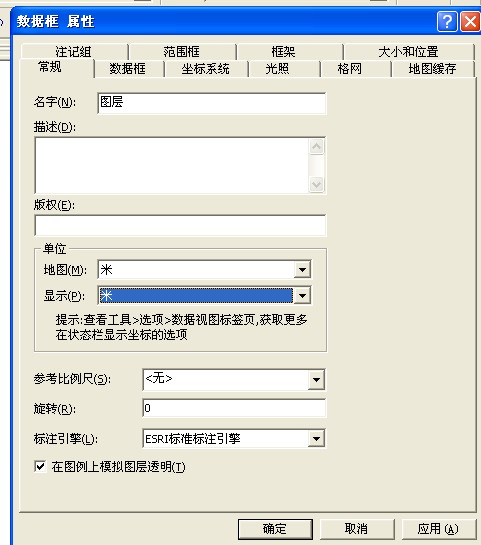

給圖層設置單位,及設置標注的字段的字體,文字大小,字體位置等:

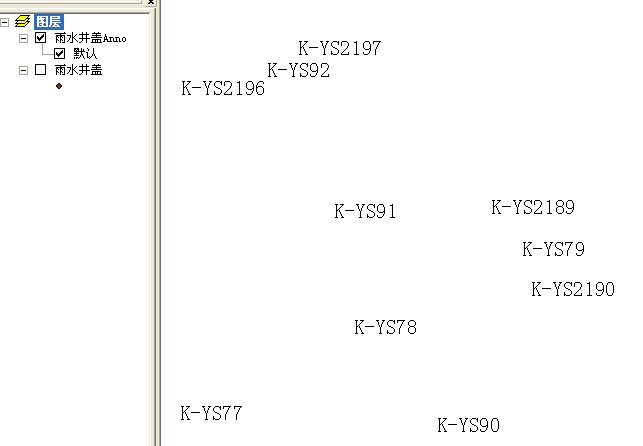

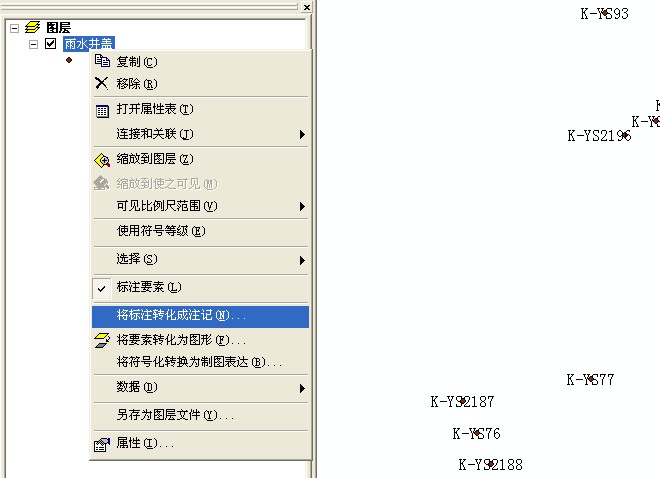

在標注出對應的字段內容后,再選擇標注轉為注記:

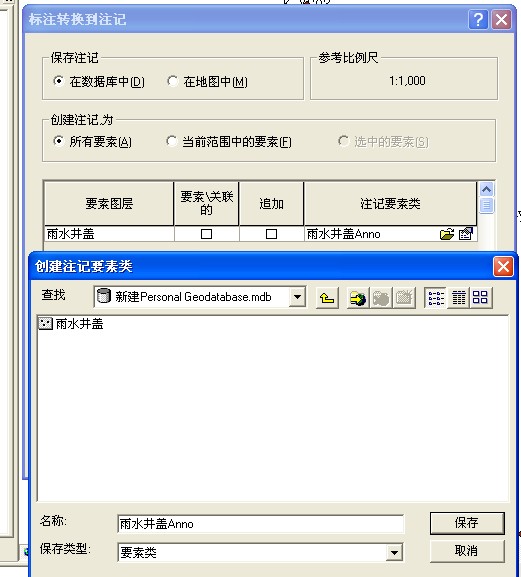

在彈出的對話框中,選擇保存注記數據庫.保存在剛才新建庫中,如下圖:

點保存后再點轉換,自動轉標注為注記,轉換后的注記是固定大小的,不能隨著放大縮小,因此先要在這里設置好字段的大小及比例:

接著是將ARCMAP的注記.轉成CAD的文字.用FME來完成,FME真是個好工具:

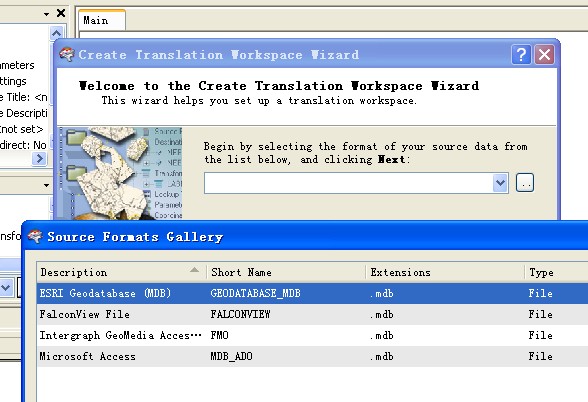

用FME打開剛才的MDB數據庫.

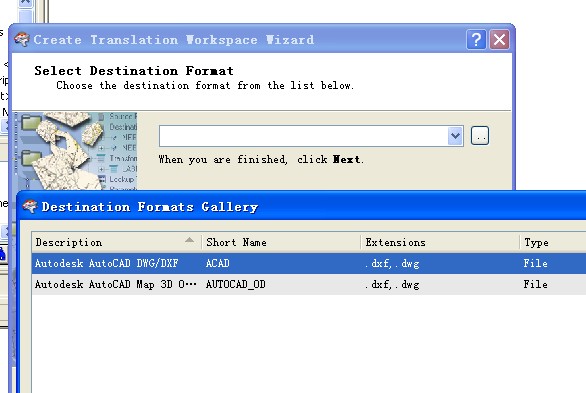

并選擇輸出的數據格式

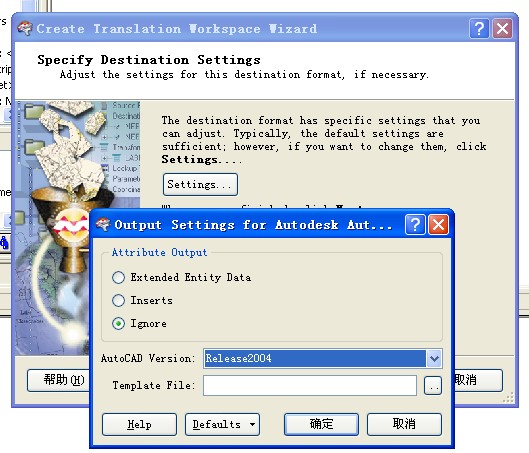

在選擇這里,FME2009默認的轉換保存CAD格式為2007

沒有安裝高版本的CAD,只好選擇2004

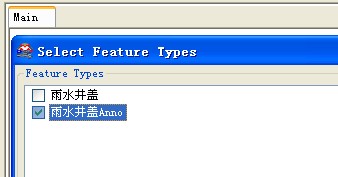

因?yàn)橹灰⒂?因此在轉換圖層只選擇注記層:

再點擊運行

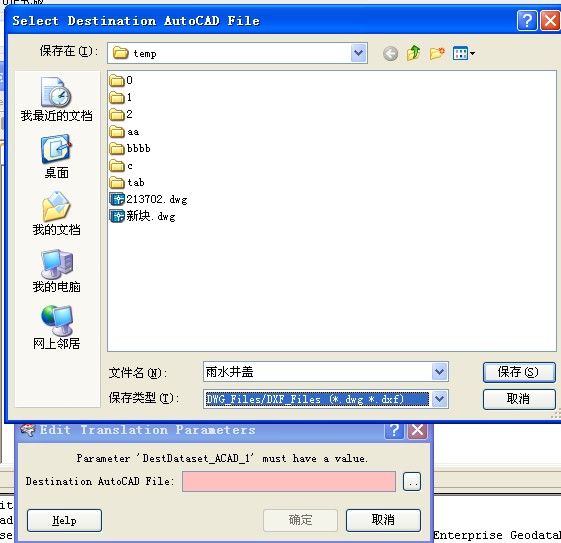

選擇保存名稱和位置

轉換完成后,用CAD打開注記文件,如下圖:

對比:

用AUTO MAP做的文字注釋,還能保持SHP的所有字段內容不丟失.但文字是以塊參照形式存在的.而用FME轉換的,是直接以文字形式存在.但丟失了屬性字段內容.

二.

至于將SHP注記轉換成MAPINFO的注記,也是通過FME來完成,

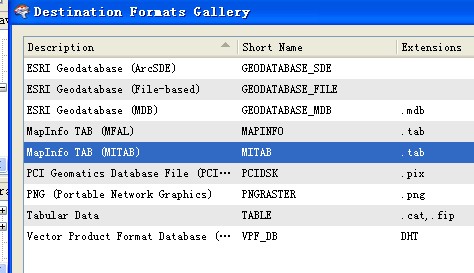

在選擇輸出的格式中,選擇TAB,而不DWG,如下圖所示:

轉換后在在MAPINFO中的效果顯示:

其他,可能表達有點亂.
