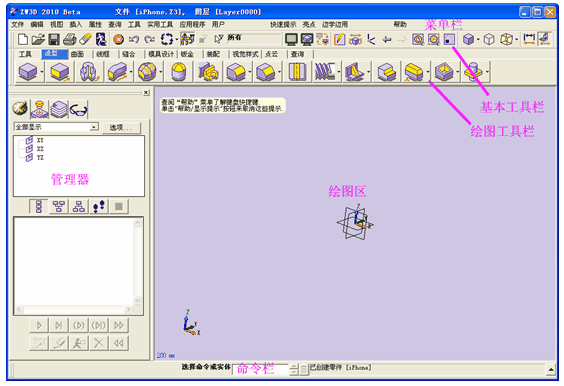

中望3D是一款三維CAD繪圖軟件，擁有三維建模、曲面造型、模具設計、零部件裝配、鈑金設計等功能，可以很好地運用于制造業。這里通過制作iPhone手機模型來介紹中望3D CAD/CAM的基本建模方法。 首先打開中望3D軟件，建立一個零件圖，進入繪圖區。這里界面基本由6個部分組成：菜單欄、基本工具欄、繪圖工具欄、管理器、繪圖區和命令欄。菜單欄包含了該軟件的全部命令功能。基本工具欄具有繪圖所需的最基本的功能，如文件保存、視圖方向、選擇過濾器等。繪圖工具是繪圖的全部命令，圖形繪制全靠這里完成。管理器是圖形繪制的輔助幫手，會記錄操作步驟、圖層、零件等信息。繪圖區就是圖形創建的區域。命令欄在運行每個命令時都會有相應的提示，以引導設計者繪制。

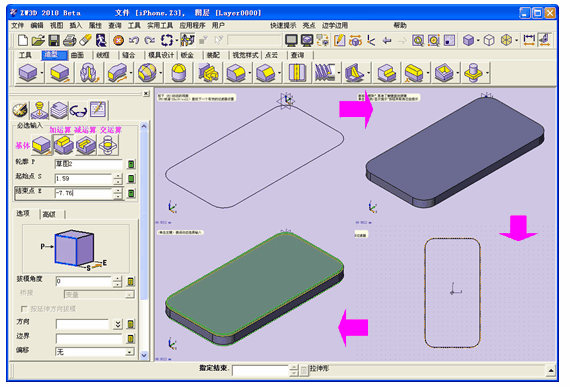

開始進入iPhone模型的繪制。在繪圖工具中選擇“工具——插入草圖”，按提示選擇XY平面為草圖的建立面，繪制iPhone的主體邊框尺寸。繪制好后，在基本工具欄中選擇“退出草圖”，進入三維空間，用“造型——拉伸”命令對草圖進行拉伸，形成三維實體。然后繼續“插入草圖”，選擇剛才建立的實體上的平面，在那個平面上進行草圖繪制，這次要建立的草圖比前一個草圖圖形要小，形狀一樣，可以用“工具——曲線參考”，把前一個圖形的邊緣設置為草圖的參考線，對這些參考線進行“幾何體——偏移曲線”操作得出一個較小的外框草圖。然后退出草圖，用拉伸命令得到iPhone的面板和底殼部分，注意拉伸時和其它三維對象的加減運算選擇，在這里我們使用加運算，讓新拉伸的實體和前一個實體合并。

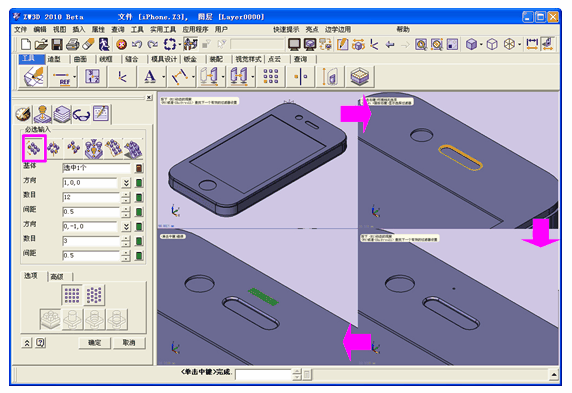

下面繪制iPhone的面板，面板上控制按鈕、前攝像頭、接收器、顯示屏這四個部件一起做草圖，然后拉伸，注意拉伸時用減運算，這樣就在面板上刻出了這幾個部件的形狀。接著在接收器部件上棱角的部分進行倒圓角，選擇倒圓角的邊時，可以在按住shift鍵的情況下選擇一條邊，這樣和這個邊相切的一圈邊全部能選中，方便快速。最后繪制聽筒的孔，也是在面板上做草圖，拉伸出一個孔，然后用“工具——陣列”功能，做出全部的孔，注意要選擇矩形陣列，控制好陣列的距離。這樣iPhone機的面板就繪制完成了。

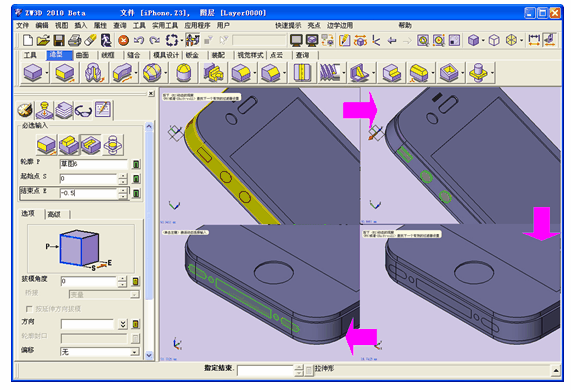

做iPhone左面和下面的圖形特征，左面是三個按鈕，用草圖繪制出形狀后進行加運算拉伸。下面是幾個凹孔，用同樣的方法制作出草圖后減運算拉伸即可。

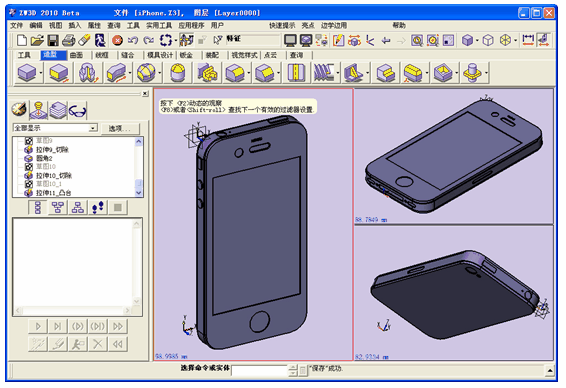

繼續用同樣的方法繪制出iPhone手機的右面、上面和底面，整個造型就完成了。


這里主要介紹了在中望3D中建模的基本方法，主要包括草圖和模型繪圖方法的運用。通過這種簡單的方式，能夠基本把iPhone這個手機模型建立出來，效果還是不錯的。靈活運用這種方式可以制作出更多有趣的模型。
