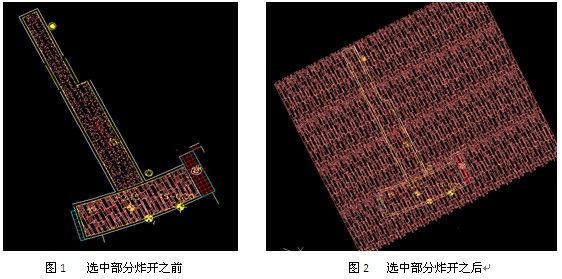

在中望CAD的應用過程中，往往會遇到這樣一種情況：炸開一個塊插入之后，這個塊插入的圖形顯示內容發生了變化，不僅在原位置的圖塊炸開了，在原圖塊范圍之外，還多出了一部分內容，如下圖所示：





這個炸開之后的圖形比炸開之前的圖形多了一些顯示內容，看上去似乎是在塊炸開之后，將另外一些原本隱藏的內容顯示了出來。是什么原因?qū)е铝巳绱说淖兓兀课覀兛梢愿鶕?jù)塊名稱找到該塊，并用INSERT命令插入該塊，對比圖形可以發現炸開之前的塊的圖形與該塊的圖形并不相符，反而炸開之后的塊才正是該塊的內容。這是怎么回事呢？怎樣可以使塊只顯示一部分內容，而隱藏另外一部分內容呢？在我們創建好一個塊（或外部參照）之后，可以通過以下方法來實現它：

1.在命令欄輸入XCLIP命令，或者點擊菜單：修改->裁剪->外部參照
2.選擇所要裁剪的外部參照（或塊）
3.在命令提示下，選擇“新建邊界”
4.選擇多邊形或矩形形成裁剪邊界，即可完成外部參照（或塊）的裁剪

我們需要注意的是，裁剪完后的外部參照（或塊），并沒有將裁剪邊界以外的部分刪除掉了，而是將它隱藏了起來，只顯示了裁剪邊界內的內容。如上圖的塊那樣，當我們用EXPLODE命令炸開這個塊時，通過裁剪所隱藏的部分就顯示了出來。

另外，我們可以通過XCLIPFRAME這個變量來控制外部參照（或塊）的裁剪邊界是否顯示。當XCLIPFRAME變量設置為OFF時，不顯示裁剪邊界；當XCLIPFRAME變量設置為ON時，顯示裁剪邊界。

如果我們在用中望CAD設計作圖的過程中，需要局部隱藏外部參照（或塊）時，就可以用XCLIP命令來達到這個效果。
