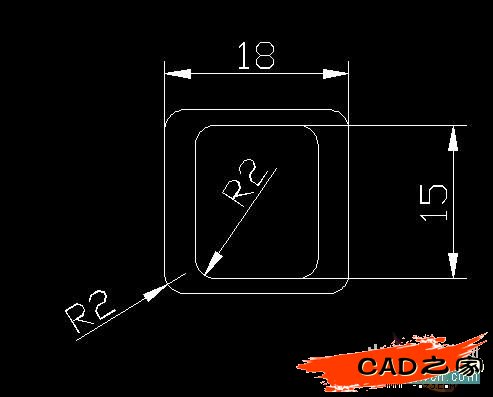

1：做如圖的圖形，尺寸只作參考

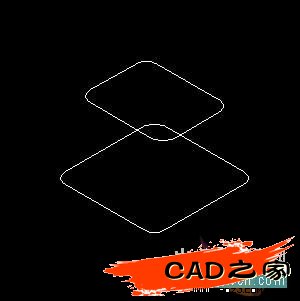

2：轉到西南等軸測視圖，將小的圖形向上移動12（尺寸只作參考）

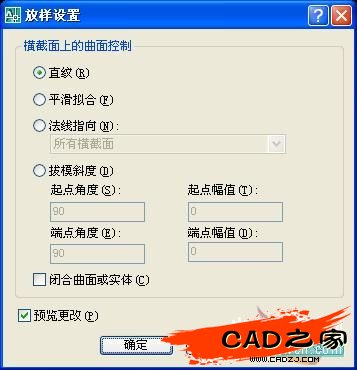

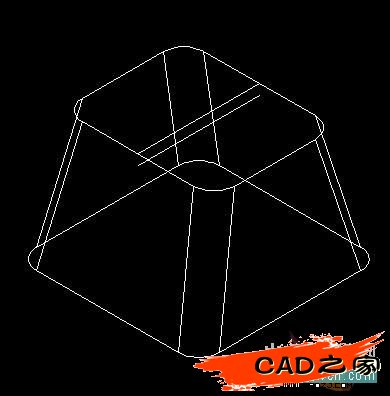

3：繪圖-建模-放樣，選擇“僅橫截面”，再選擇直紋(07以下版本也可以用拉伸角度或者剖切的方式建立實體)
4：將UCS繞X軸旋轉90°，做如圖的線并向下偏移1
5：ARC作如圖的圓弧（第二點選擇下面一條線的中點），圓弧與上面的線建面域

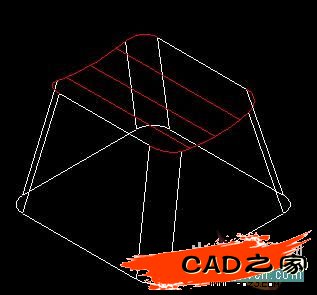

6：拉伸面域，拉伸高度10

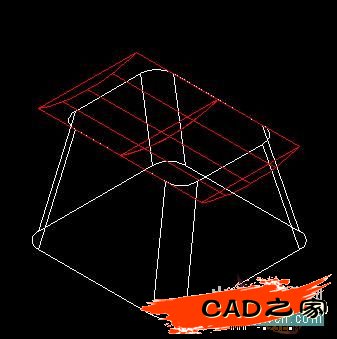

7：三維鏡像另一半

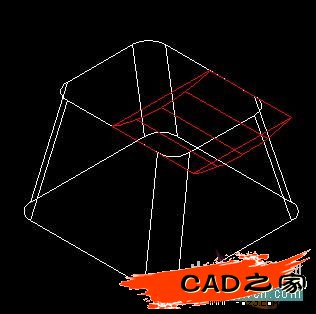

8：布爾運算，用白實體減去紅色實體
