有些網友曾發問：在圓柱體上怎么貼圖？我也曾回帖告訴了五種方法。今又應網友要求，撰寫這篇在圓柱體上貼圖的教程，談了在圓柱體上貼圖的八種方法，供大家分享。

人們所說的“貼圖”，其實是在三維體上附圖像材質渲染的問題，并非CAD中“貼圖”功能的涵義，不過大家都習慣稱它為貼圖，那么就圓柱體上的“貼圖”問題談?wù)勎业捏w會吧。

先貼一幅在圓柱體上貼圖的覽圖，讓大家看看。

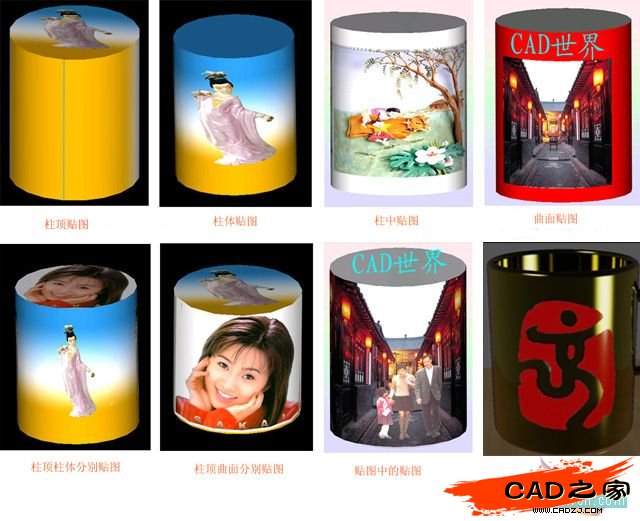

附圖-1: 圓柱體貼圖的攬圖

在圓柱體或筒體上的貼圖對于新手來說實難控制，特別是要在指定的曲面體貼圖，而且只在正面或只在一部分曲面上貼圖是難啊，因?yàn)閳A柱體附圖片材質時，四周及頂面、底面都附上了相同的圖像，那是很難看的。要在某個區域貼圖是有技巧的，我的方法有八：

第一種方法：取消“使用自動軸”功能來控制，這適合于只在圓柱體的頂面貼圖。

具體操作是：當“新建材質”后，擊“渲染/材質/修改/調整圖位”按鈕，將“使用自動軸”前的“√”去掉，這樣就只有柱頂有圖而柱面是顏色了。

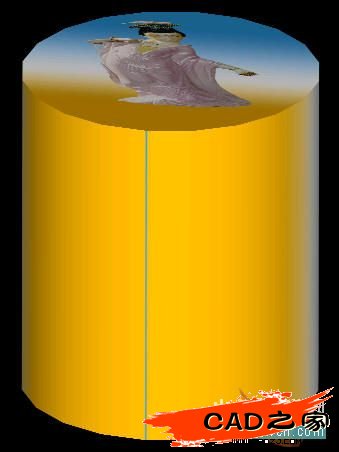

附圖-2： 柱頂貼圖

第二種方法：用“貼圖”功能調整柱坐標，這適合于只在柱體滿布貼圖。

這里是說要在柱體正面顯示全圖像，而頂面及底面顯示顏色，具體方法是：當“新建材質”后，擊“渲染/貼圖“按鈕，在彈出的“貼圖”卡上點擊“柱坐標”及其“調整坐標”按鈕，在彈出的“調整柱坐標“卡上，擊”調整圖位“按鈕，并取“比例”值為2.5左右。如果圖案不適中。則再擊“視圖/三維動態觀察器”命令，予以旋轉調整就位。如下就是這樣調整的。

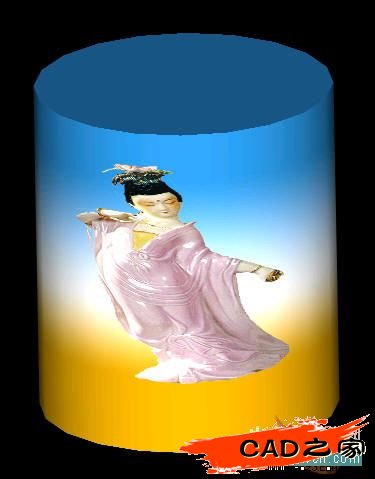

附圖-3：柱體貼圖-1

第三方法：增加圖片空白面，并用“貼圖”功能調整柱坐標，這適合于只在柱體中間貼圖。

只在圓柱體的體面貼圖，方法之三：可將作為貼圖用的圖片予以再編輯，增加上下、左右的空白或彩色面，然后賦給柱體或筒體。

附圖-4：柱體貼圖-2
