三、定義偏移捕捉或旋轉捕捉

　　借助夾點操作來重復復制圖形可能朋友們都不陌生，不過要想把圖形做的漂亮，我們希望能夠在相同的間距復制圖形，也許有的朋友已經考慮到用陣列來解決這個問題，其實我們用Shift鍵來定義一下偏移捕捉，在少量的圖形復制中還是非常方便的。還是通過一個例子來做個說明吧：

　　我們在AUTOCAD窗口中繪制一個圓，鼠標選擇這個圓，左鍵單擊激活?yuàn)A點，單擊鼠標右鍵，在彈出的快捷菜單中選擇復制，水平拖動鼠標一段距離，左鍵單擊確定復制的第一個圓的位置，現在我們按下Shift鍵，再次在屏幕上拖動鼠標，并單擊放下第二個圓，看看會怎么樣呢？三個圓的間距是一樣的：

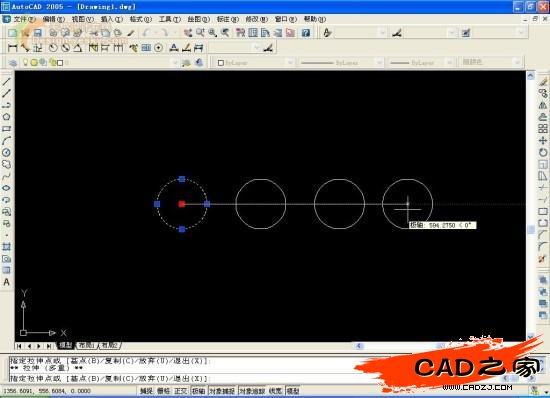

三個圓的間距是一樣的

　　用上面的這個方法可以很快速的做一個小型的矩形陣列，那么我們能不能用類似的方法替代簡單的環形陣列呢？答案是肯定的。

　　選擇上面例子中的圓形，并激活其中的夾點，點擊兩次空格，調整命令行中的命令為旋轉，輸入復制命令“C”，并根據制圖情況選擇基點（本例中以默認夾點為基點），輸入旋轉角度30，空格確認命令，此時按住Shift鍵，依次旋轉拖動鼠標，并在相應位置單擊確定，AUTOCAD會自動捕捉30度來旋轉復制該圓：

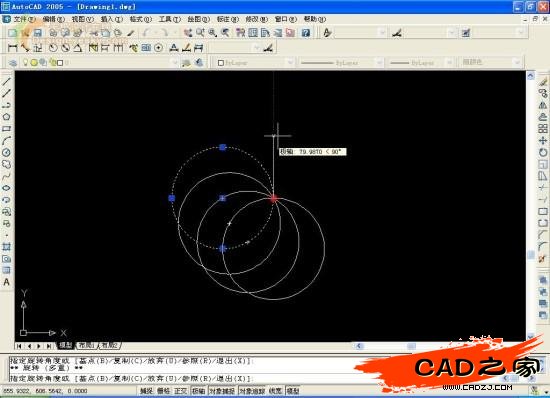

AUTOCAD會自動捕捉30度來旋轉復制該圓

　　這種旋轉捕捉的方法可以替代簡單環形陣列中的角度填充。

　　四、Shift鍵幫你抓取對象捕捉點

　　AUTOCAD中的對象捕捉功能可以幫助我們精確繪圖，但是對象捕捉的設置經常讓人感覺有些麻煩，設置的對象捕捉點太少，我們需要抓的點找不到，設置的太多又可能因?yàn)槎鄠€(gè)捕捉點間距太近容易抓錯點，改來改去實在是麻煩。試一試在需要捕捉點的時候用Shift加鼠標右鍵單擊看看——

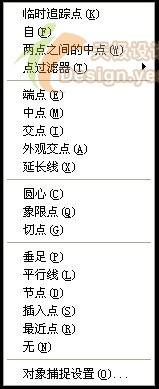

需要捕捉點的時候用Shift加鼠標右鍵單擊看看

　　哈哈，彈出了捕捉點的快捷菜單，不用去記憶每個捕捉點的輔助命令，也不需要在繪圖的過程中頻繁的設置對象捕捉模式，只需要Shift加鼠標右鍵輕輕一點就萬事OK了。

　　五、使用Shift鍵幫助修剪或延伸對象

　　修剪命令（TRIM）和延伸命令（EXTEND）在我們修改圖形的時候是經常要用到的，不過你有沒有在使用命令的時候注意到命令行的提示呢？——“選擇 要修剪的對象，按住 Shift 鍵選擇要延伸的對象，或 [投影(P)/邊(E)/放棄(U)]：”；“選擇要延伸的對象，或按住Shift鍵選擇要修剪的對象，或 [投影(P)/邊(E)/放棄(U)]：”。原來Shift鍵可以幫助我們在兩個命令中快速切換，在需要頻繁的交替修剪或延伸對象的時候真是太方便了。
