圖框和圖紙標題欄幾乎是CAD制圖中的必備內容，一般這些樣式是由公司統一制定的，每個公司所用都有些小差別。這種樣式規定后，幾乎很少會有人去變動，設計師都是把這些樣式套用到設計圖中。設計師也可以自己制作CAD標題欄，既可以通過一些常用的方式，也可以通過中望CAD2011的表格來制作。下面就為大家介紹幾種CAD標題欄的制作方法。

第一種，是最簡單也是最容易想到的方式。標題欄無非是一些直線和文字構成的，那么將這些直線和文字全部繪制出來，自然就是標題欄了。當然這樣做有一些缺點，首先這些直線和文字這些對象是分離的，在制作標題欄時的線段和文字都是圖形對象，沒有整體性。文字對齊不方便，設計師在改動文字后需要根據文字的長短，手動地修改文字的位置，達到理想的效果。同時添加文字需要調用寫文字的命令，從而需要多次設置文字樣式和位置。

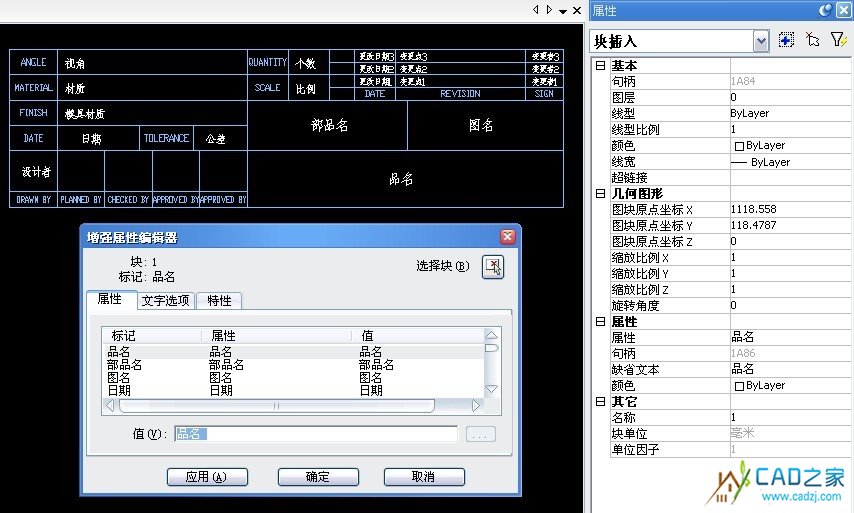

第二種方式是通過做塊來實現。首先也是通過繪制線段和文字的方法，把表格的基本內容做出來，下圖中藍色部分。然后需要在標題欄里填寫的內容，用塊屬性的方式制作，下圖白色部分。最后把這些全部制作成一個塊對象，這樣標題欄就是一個整體的對象，所以這樣做比第一種方式要好一些。但是做成塊后，要想改一些東西，如增加一欄等，就需要改整個塊，也是比較麻煩的。

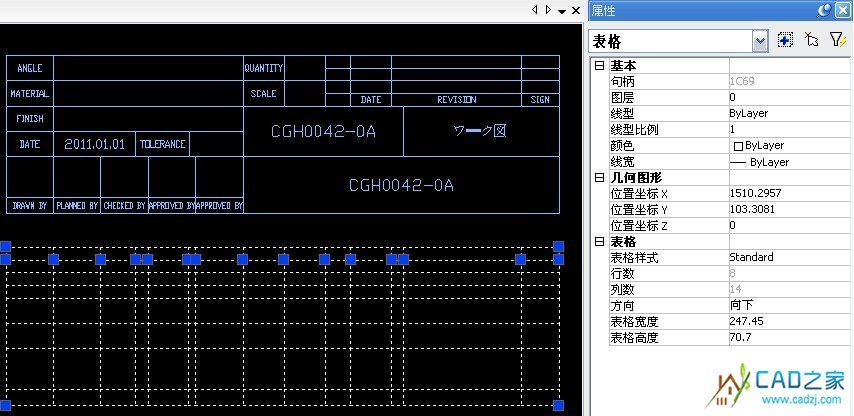

第三種方式，是用表格來做，這種方式只有在中望CAD最新的2011版上才能做。首先需要?jiǎng)?chuàng)建一個表格，表格的行和列的數量大小根據需要設計的標題欄的大小來做，用最小的表格單位來劃分，如下圖，藍色部分是要設置出的標題欄，白色是用表格功能創建的。

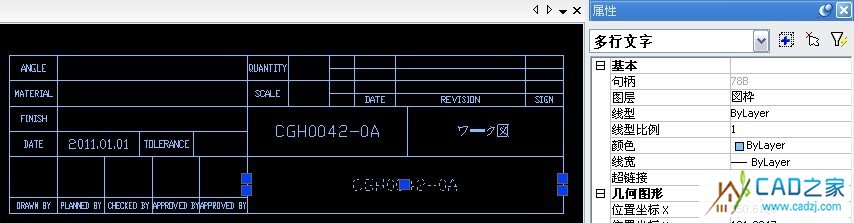

接下來將這些表格中該合并的部分進行合并，以建立標題欄的框架結構，如下圖。然后選中全部表格，設置文字內容居中，這樣在寫入文字的時候，文字的位置就自然會在表格的中心，不需要每個都設置。
