本文介紹了ProE百萬零件的屋頂設計建造相關內容。

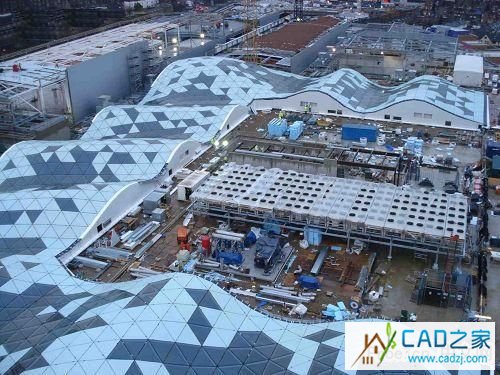

　　Westfield London 購物中心是 London 最大的購物中心之一，它差不多就要完工了，里面有超過 270 家商店、40 家飯館、一家有 14 塊銀幕的電影院，還有一個健身中心。它的最獨特之處是 528 米長的玻璃屋頂，外形很像雨點落入一泓水中產生的波浪圖案。

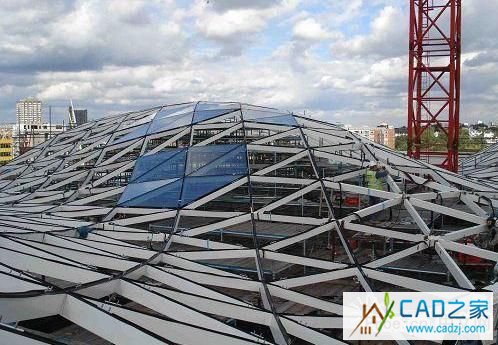

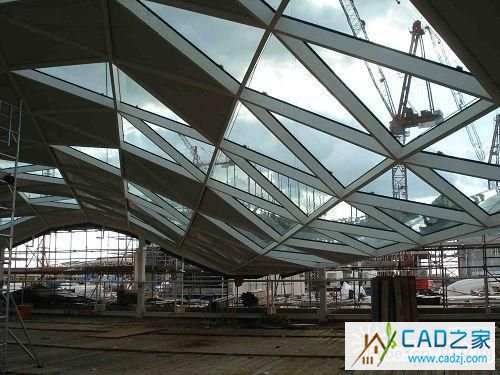

　　這種屋頂形狀非常復雜，因此，不可能使用常用的方法來支撐屋頂，也即用幾條大梁來支撐屋頂。實際上，屋頂?shù)膹?qiáng)度由網狀結構提供，此網狀結構包含大約 3,200 只六臂接頭(稱為節點)和 10,000 條鋼梁(稱為橫梁)。任意兩個相鄰節點之間的距離都不同。橫梁全都長 2 米，以便降低生產成本。每個節點的每條臂都具有不同的長度，從而造成外形上的與眾不同。使用了柱支撐在屋頂?shù)钠教共糠痔峁╊~外的穩定性。

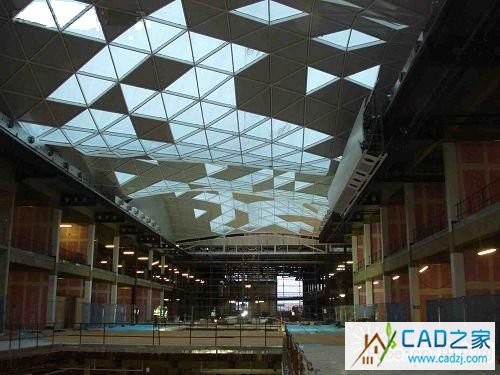

　　每個節點均由大約 30 個零件組成，其中包括 12 塊側板、12 塊頂板和底板、鉆孔且?guī)菁y的前面板，以及位于節點中間的頂板和中央板。每個節點均用螺栓固定到六條梁上，以形成屋頂?shù)慕Y(jié)構，并支撐著約 7,000 塊三角形的釉面玻璃板和實心穿孔的吸音金屬板。實心板與透明板的比率經過精心選擇，以最大程度增加采光量，同時遵守節能法規的要求。橫梁用三枚特種優質螺栓固定到節點上。

　　過于復雜，無法手工設計。

　　16,900 平方米的屋頂含有大約 1,000,000 個元件，其中大約有 250,000 個元件是與別不同的。seele GmbH & Co.KG(該公司負責這個屋頂?shù)墓こ毯徒ㄖぷ?的工程經理 Heiko Schmid 說：“十年前，要做出這種復雜程度的屋頂?shù)脑敿?xì)設計方案，需要的時間會很長，以致于根本無法開始實施項目”。據估計，使用當今最先進的 CAD 工具手工做出詳細設計方案需要 10 年時間。

　　設計這個屋頂?shù)?Westfield 內部建筑師為 seele 提供了概念設計方案。Seele 面對的挑戰是，做出詳細設計方案和建造屋頂所需的生產用圖。每個零件都使用激光機床切割、在特殊的可調整焊接模板中焊接、按照非常精密的公差進行加工并涂上涂料，最后在坐標測量機 (CMM) 上接受檢查。

　　seele 的另一位工程師 Dieter Schnell 說：“我們從一開始就很清楚，如果使用慣常的手工 CAD 方法，絕無可能聘請到足夠的設計師來做出詳細設計方案。我們需要找到一種自動化方法來生成詳細設計方案。我們考慮了幾種不同 CAD 程序的宏語言。”

　　“Pro/ENGINEER 和 Pro/ENGINEER Expert Framework Extension (EFX) 無疑是這項工作的最佳選擇，因?yàn)樗鼈兙哂歇?dú)特的參數化功能和強大的工具包。我們聘請了 B&W Software 的顧問 Stefan Bachschuster 進行編程，因?yàn)樗哂胸S富的 Pro/ENGINEER 和 Pro/ENGINEER Expert Framework Extension 使用經驗。”

　　Bachschuster 說：“Seele 問我是否可以在 Pro/ENGINEER Expert Framework Extension 中開發一個自動化程序，以創建詳細設計方案。我提供了一個模型，說明我對完成這個項目的設想。他們很喜歡它，因此要求我開發出所有必需的功能，以完成整個詳細設計方案。我使四個關鍵元件的創建實現了自動化，它們是節點、梁、玻璃板和鈑金件板。”

　　使用參數化的組件模型。

　　從行業設計軟件中導入了屋頂?shù)膸缀涡螤睿鼈兪亲鳛榘總€(gè)節點的坐標的文本文件導入的。Pro/ENGINEER Expert Framework Extension 處理每個元件的參數化組件模型。為了設計節點，seele 的設計師單擊七個點、節點的中心線和連接到節點的六塊板。然后，Pro/ENGINEER Expert Framework Extension 自動計算節點的幾何形狀、調整參數化的組件模型，以及生成制造和檢查節點所需的數以百計的圖紙和程序。

　　通過使用 Pro/ENGINEER 和 Pro/ENGINEER Expert Framework Extension，為項目總共設計了 120,000 份生產用圖，包括 3D 組件模型、2D 圖紙、供火焰切割機和激光機床(生產各個元件)使用的 DXF 數據、供五軸加工中心(按照最終尺寸切割生產出來的節點)使用的計算機數字控制 (CNC) 程序，以及供檢查節點的 CMM 機床使用的 CNC 程序。

　　Pro/ENGINEER Expert Framework Extension 加快工作的完成速度。通過使用 Pro/ENGINEER Expert Framework Extension，可以在大約 4,000 小時內完成詳細設計方案，這大約是使用手工 CAD 方法完成工作所需時間的 1/5。而且，設計和制造的準確性也比使用手工方法達到的準確性要高許多。在制造和裝配全部 1,000,000 個元件后，屋頂?shù)目傞L(zhǎng)度僅比設計意圖長 15 毫米，即偏差只有 0.009%。

　　Schmid 總結道：“Pro/ENGINEER 和 Pro/ENGINEER Expert Framework Extension 使我們能夠高度自動化數十萬個元件的詳細設計方案的產生過程，而所用的時間只是使用手工方法所需時間的一小部分，因此，它們幫助我們成功實施此項目。在建造過的眾多屋頂中，這個屋頂是最復雜的之一，它也代表著 PTC 的先進 CAD 工具在簡化棘手設計任務方面的能力典范。”#p#分頁標題#e#
