[摘要]：本文以溫繞六標后崗橋?yàn)楣こ瘫尘埃瑢?duì)4#橋臺錐體護坡測量放樣進行了闡述，為以后各橋錐坡放樣提供依據和方法。

[網絡關鍵詞]：坐標計算　支距法　錐體護坡　全站儀　AutoCAD   橋臺錐坡怎樣放線 錐坡測量

[引言]：錐體護坡為橋梁防護工程。實際現場施工時對精度要求不高，外觀要求表面規整、線條直順、曲線圓滑。后崗橋耳墻頂與橋臺下原地面高差約為8m，適用于無沖刷、填土高度小于、等于8m，無臺階型橋臺

[計算方法]：

1、現場水準測量，4#橋臺附近原地面高程約為H₁＝5.5m，周?chē)卟钕嗖畈淮螅?span>5.5m計。

2、根據豎曲線表計算出4#橋臺耳墻頂錐頂A點高程H₂＝13.601m，高差h＝H₂－H₁＝8.101≈8m。

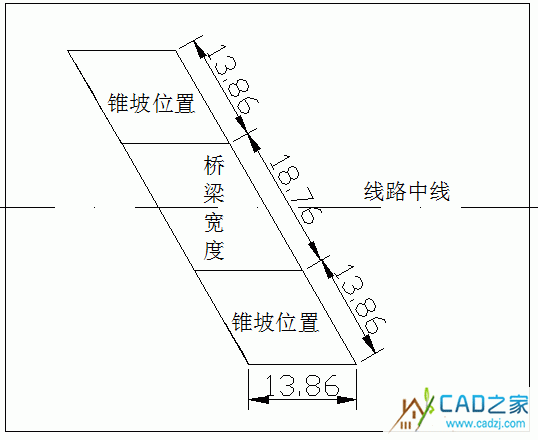

3、根據填土坡度（1：1.5/sina60）得出錐頂A點到坡角B、C的水平距離D＝1.5/sina60×8＝13.86m

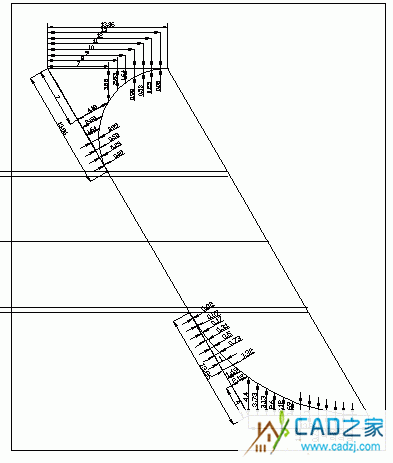

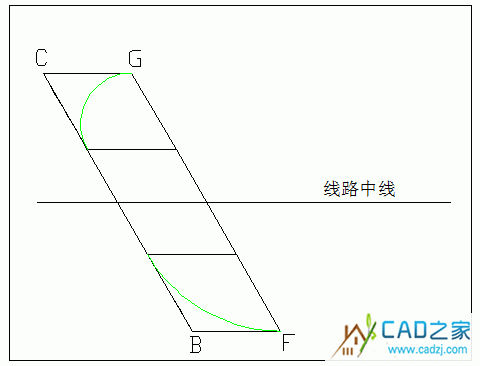

#p#分頁標題#e#4、在AutoCAD軟件中，用1：1的比例繪制出下圖。

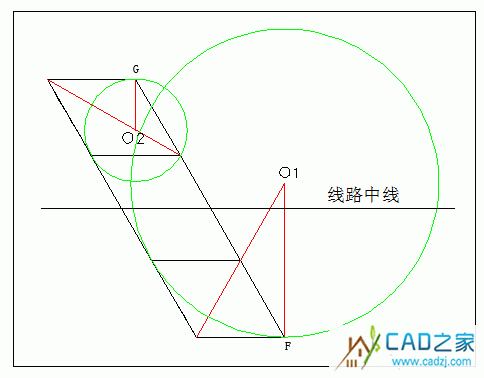

5、利用幾何原理交匯出左右錐體圓心O₁、O₂。并畫圓與F、G點相切

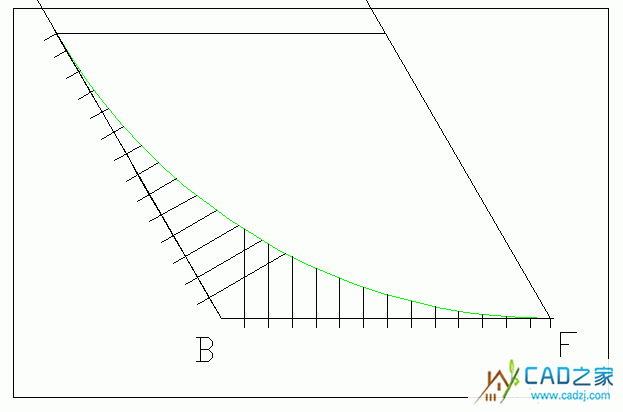

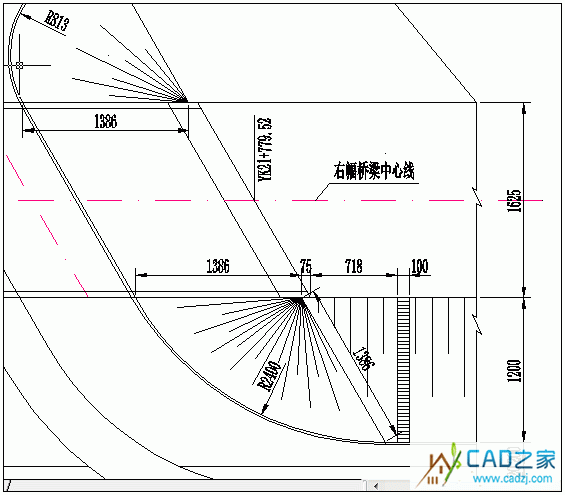

6、截取圓除錐體外多余部份，大致錐體護坡圖成型。
