1 概述

土地整理工作中要使用到數字地形圖。包頭市現有1:1000 數字地形圖近千幅，一幅地形圖就是一個圖形文件，文件主名為圖幅號，擴展名為dwg，查詢時需查看手工繪制的結合表找到所需圖幅，再在Auto-CAD下從上千幅圖中找到并打開所需地形圖，由于從手工繪制的結合表內很難準確定位，往往不能一次找到所需圖形，因此使用十分不便。而且經常需要根據用戶的要求進行幾幅圖的拼接裁剪，手工操作十分繁瑣。為此我們用AutocAD 下的visual HsP 配合DCL 編制了一個圖形管理程序，實現了對包頭市數字地形圖的方便管理。

2 圖形管理程序編輯思路

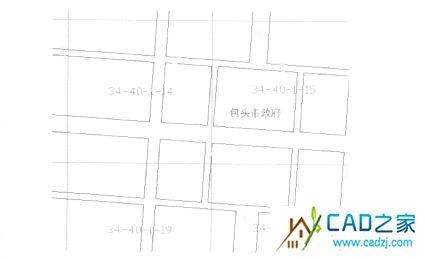

1 ．建立包頭市道路網圖（該圖坐標系與1:1000 地形圖相同），在其上標注各道路名稱以及重要單位名稱，加上坐標網格并在每格內注記圖幅號即形成1:1000 地形圖結合表。由結合表配合應用程序用于查找地形圖。下圖是該結合表的一部分。

2 ．在結合表上，根據用戶輸人點的坐標或鼠標拾取點的坐標計算該點所在地形圖的圖幅號，由此可知地形圖的圖形文件名，然后即可依據圖形文件名進行打開、拼接地形圖等操作。

3 使用方法

首先啟動AlltocAD 系統，啟動后點取[圖庫管理]菜單顯示如下：

（一）介紹各菜單項操作：

1．[打開1:1000地形圖結合表］:

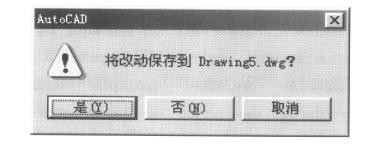

點取該菜單（或在命令行輸人jhh 并回車）后，如果出現類似如下提示：用鼠標左鍵點［否］按鈕即可打開1 : 1000 結合表。

2 .［注記圖幅號］：該菜單只在新增圖時用到，用于在結合表內注記圖幅號，只需根據提示給出注記的中心點即可。

3 . ［打開一幅地形圖］：點取該菜單項（或在命令行輸人da并回車）后，系統命令行出現如下提示：

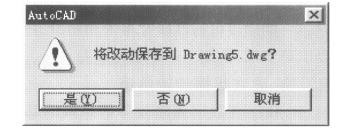

如果已知圖內某一點坐標，則輸人該點坐標（注意：先輸Y坐標，后輸X坐標，中間用逗號隔開）；或者在結合表內找到要打開的圖幅，在該圖幅范圍內任一點單擊鼠標左鍵，如出現類似如下提示：

點取「否］按鈕，該幅圖就會被打開。

4 . ［拼接地形圖（分層）］：點取該菜單項（或在命令行輸人Ca并回車）后，系統命令行出現如下提示：

在要接圖的地方單擊左鍵，則相應的地形圖就會被拼接到該位置，并且該地形圖要素已分層拼接。

5 .［拼接地形圖（塊）］：點取該菜單項（或在命令行輸人cak 并回車）后，操作同［拼接地形圖（分層]，只是要拼接的地形圖作為圖塊（一個整體）被插人。

6 . [加入臨時5x5方格］：點取該菜單項（或在命令行輸人wg 并回車）后，命令行出現如下提示：

用鼠標左鍵單擊，將以該點截取到整十?dāng)?shù)作為左下角坐標插人一個5分米乘5分米方格。該方格用于輔助裁剪地形圖，地形圖裁剪后方格將被自動刪除。

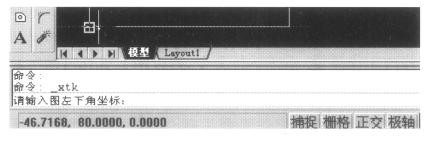

7 . ［裁剪地形圖并加人5x5圖框］：點取該菜單項（或輸人xtk 命令并回車）后命令行提示如下：

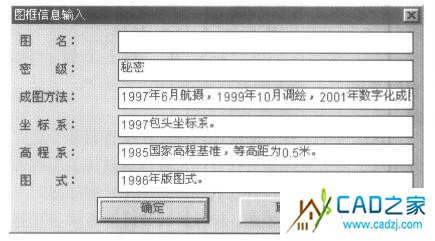

輸人裁剪后的新圖左下角坐標，或如圖捕捉前面加人臨時方格左下角后，出現如下提示：

輸人圖名并將后面各框內容修改正確后點［確定］按鈕。

8 . [5x5地形圖裁剪」：該菜單操作同前（命令為dtrim)，但只進行裁剪而不加圖框。

9 ．[加5x5圖框]：該菜單操作同前（命令為tk ) , 但只加圖框而不裁剪。

（二）地形圖裁剪的一般工作流程：

1 ．打開一幅圖，將需要的其它地形圖以分層方式拼接起來（或以塊方式拼接后打散）。

2 ．加入臨時方格，看所需圖形是否包含于方格內，如果是則：

(l）處理舊圖框。為方便可將其它層暫時關閉，只留下0層和tk層。待將舊圖框處理完畢后再將其它層打開。

(2）沿臨時方格檢查與其相交的地物。例如看一棟與方格相交的房屋其注記是否位于方格之外，高程注記是否需要移動。

3 ．使用xtk 命令或菜單［裁剪地形圖并加人5x5 圖框］進行裁剪。

4 ．沿圖邊檢查，對未修剪掉的一些地物進行手工處理。

4 結束語

數字地形圖的管理是數字化成圖工作結束后將要面臨的另一項重要工作，沒有一個好的管理軟件就不可能更好地發揮數字地形圖的優越性。過去，數字地形圖的管理一直采用的是文件管理的模式，查詢速度慢、編輯工序繁瑣，已遠不能滿足數字地形圖的發展需要。為此，我們?cè)贏utoCAD下開發了包頭市數字地形圖管理程序。該程序的開發成功提高了生產和管理部門查詢、編輯數字地形圖的效率。
