1、在軸測圖上添加文字
1）提示：左軸測面上，文本采用－30°傾斜角；右軸測面上，文本采用30°傾斜角；頂軸測面上，文本平行X軸采用－30°傾斜角，文本平行Y軸采用30°傾斜角。
2）創建兩個文字樣式，分別對應文字傾斜角為30°及－30°
3）接下來，就自己試試～～相應軸測面采用相應的文字樣式～～
2、在軸測圖上實現尺寸標注
1）如上：創建兩個文字樣式，分別對應文字傾斜角為30°及－30°
2）相應創建兩個標注樣式，在文字分別采用如上的兩文字樣式～～
3）提示：右軸測面上與X軸平行文本采用30°傾斜角，與Z軸平行文本采用－30°傾斜角；左軸測面Z軸（30°），Y軸（－30°）；頂軸測面Y軸(30°)， X軸(－30°)。（書寫格式如前，允許偷懶下~~）
4）采用dimaligned標注。同樣相應軸測面采用相應的標注樣式～～
5）若覺別扭的地方，別忘了修改。dimedit→傾斜o→修改尺寸界線的傾斜角度，使其與軸測軸方向一致
CAD之家  http://www.66xx77.com/ CAD教程網
軸測圖是反映物體三維形狀的二維圖形，它富有立體感，能幫人們更快更清楚地認識產品結構。繪制一個零件的軸測圖是在二維平面中完成，相對三維圖形更簡潔方便。
一個實體的軸測投影只有三個可見平面，為了便于繪圖，我們將這三個面作為畫線、找點等操作的基準平面，并稱它們為軸測平面，根據其位置的不同，分別稱為左軸測面、右軸測面和頂軸測面。當激活軸測模式之后，就可以分別在這三個面間進行切換。如一個長方體在軸測圖中的可見邊與水平線夾角分別是30°、90°和120°。
一、激活軸測投影模式
1、方法一：工具－－>草圖設置、捕捉和柵格－－>捕捉業型和樣式：等軸測捕捉－－>確定，激活。
2、在命令提示符下輸入：snap－－>樣式：s－－>等軸測：i－－>輸入垂直間距：1－－>激活完成。
3、等軸面的切換方法：F5或CTRL+E依次切換上、右、左三個面。
二、在軸測投影模式下畫直線
1、輸入坐標點的畫法：
?與X軸平行的線，極坐標角度應輸入30°，如@50<30。
?與Y軸平行的線，極坐標角度應輸入150°，如@50<150。
?與Z軸平行的線，極坐標角度應輸入90°，如@50<90.
?所有不與軸測軸平行的線，則必須先找出直線上的兩個點，然后連線。

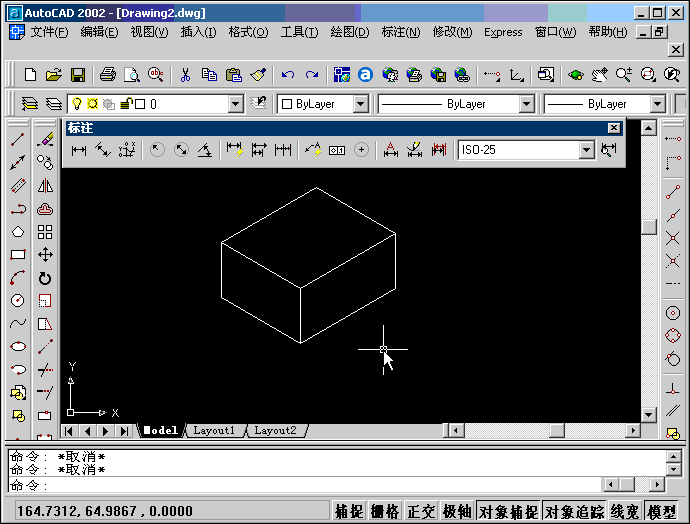

2、也可以打開正交狀態進行畫線。如下圖，即可以通過正交在水平與垂直間進行切換而繪制出來。
