CAD 3D圖繪制實例用中望3D繪制修正液圖文教程

1、單擊【新建】按鈕，新建一個零件文件。

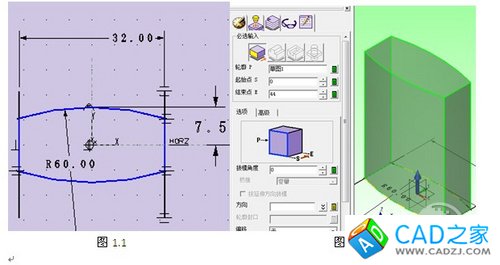

2、繪圖區域單擊鼠標右鍵，選擇“插入草圖”，出現【草圖】屬性管理器，選擇XY平面后點擊確定，進入草圖繪制，繪制草圖如1.1所示。點擊退出草圖。單擊【拉伸】按紐，如圖1.2所示單擊確認拉伸操作。

配圖

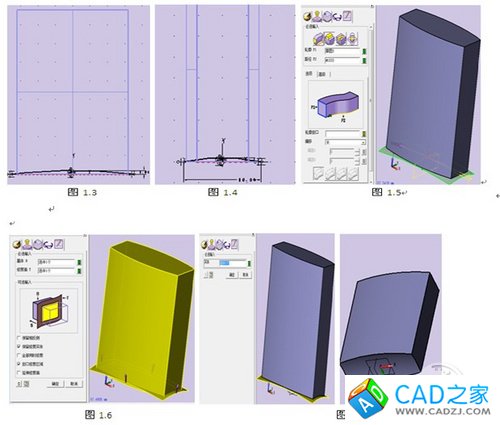

3、繪圖區域單擊鼠標右鍵，選擇“插入草圖”，出現【草圖】屬性管理器，分別選擇XZ、YZ平面后點擊確定，進入草圖繪制，繪制一條弧線如圖1.3、1.4所示。單擊【造型】下面的【標準掃掠】按紐，如圖1.5所示，單擊確認結束命令。

配圖

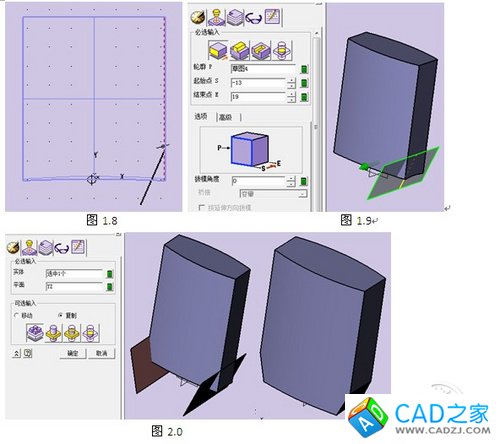

5、繪圖區域單擊鼠標右鍵，選擇“插入草圖”，出現【草圖】屬性管理器，選擇XZ平面后點擊確定，進入草圖繪制，繪制草圖如1.8所示。單擊【造型】下面的【拉伸】按紐，如圖1.9所示。

配圖
