作者:CAD小苗

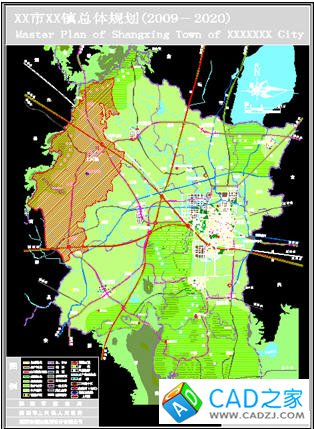

最近又發現浩辰CAD/AutoCAD的一個小功能：標注和文字前置，對于市政規劃的設計人員應該挺有用的。規劃圖跟建筑圖不一樣，圖通常都比較大，有些規劃圖上還充滿了各種顏色的填充，就跟下面的圖一樣。



     最近就拿到這么一張圖，結果發現有些文字被填充遮擋了，我想把這些文字放到填充上面。我知道用前置和后置功能可以解決這個問題，但問題是：填充好選，但圖里填充區域并不是完全分開的，而是一層層往上摞的，我不敢隨便將選中的填充后置，沒準會造成新的麻煩；文字在填充后面，選起來也很麻煩，好在填充分了圖層，將填充圖層關閉后選中文字后前置，再把填充圖層打開后，我選的文字顯示正常了。但一會兒又發現還有其他文字被遮擋了，會不會還有我沒注意的文字也會被遮擋??？！有沒有什么功能可以將這些文字一次性都前置??？那樣我就不用滿圖去檢查或等到打印完了才發現文字被遮擋了。

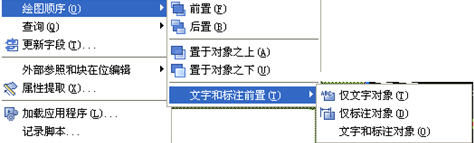

我先看浩辰CAD的右鍵菜單，發現繪圖次序下只有：前置、后置、置于對象之上、置于對象之下四個選項www.66xx77.com，有點失望。真的沒有辦法嗎？我在“工具”下拉菜單里點開，原來我要的功能藏在這里！



不僅有專門針對文字的前置功能，還有針對標注的，還可以同時對文字和標注一起進行前置，趕緊試試吧！

一切都變的如此簡單，打開原圖，在工具下拉菜單里點一下“僅文字對象”，再去檢查我剛才發現的幾處被遮擋的文字www.66xx77.com  CAD之家，嘿嘿!都跳上來了！

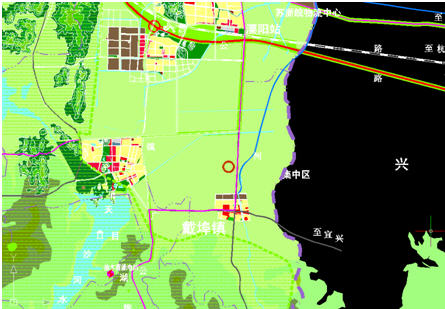

 前置之前的效果

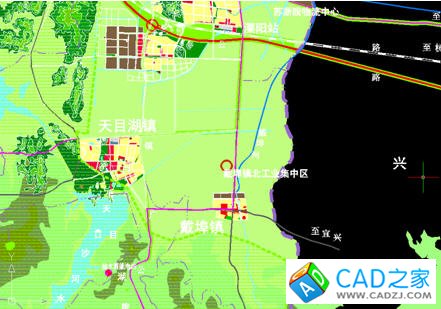

前置之后的效果

圖紙花花綠綠的，大家仔細看看，原圖到底有哪些文字被遮擋了？考察一下大家的眼眼力。#p#分頁標題#e#

也許是本人孤陋寡聞，沒準搞規劃設計的人都知道這個功能。不過我覺得不管怎樣還是有必要記下來，也許有人看過后會和我一樣想：原來還有這樣的功能??！真是太好了！哪怕只有一個人看后這么想，也不枉費我花這半個小時把它記下來。
