一直都對三維CAD軟件有濃厚的興趣，也自己摸索學習了不少三維CAD軟件。接觸了中望3D之后，感覺很適合中國人的思路。所以抽時間做了下全國三 維競賽的賽題題。感覺很上手，作圖速度也不亞于世界頂級的三維CAD軟件。今天就把2010年秋季全國三維CAD大賽的最后一道題及中望3D的做法貼出 來，大家一起分享一下。

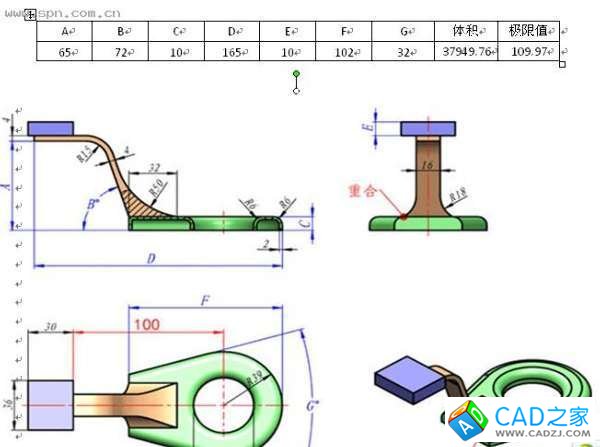

　　題目如下：

　　7、參照下圖構建立體模型，為便于描述其中的形態關系，用三種顏色表示。其中綠色部分是壁厚為2的等壁厚形體。請問：

　　1、 模型的體積是多少?

　　2、 假設模型按照前視圖形態放置在水平平臺上(即綠色區域的底部接觸平臺)。如果保障整個模型不傾倒，即整個模型的重心坐標在底面的投影落在綠色部分范圍之內，紅色尺寸所能達到的最大值是多少?

　　第一問是求零件的體積，要知道零件的體積就必須先建立模型，因篇幅有限，本文只介紹使用中望軟件對該題模型的建立方法。

　　步驟如下：

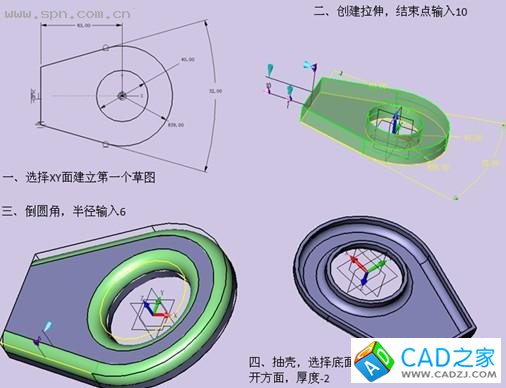

　　建立第一個實體特征：

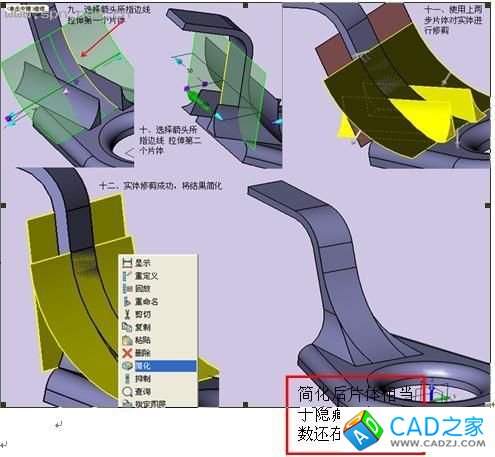

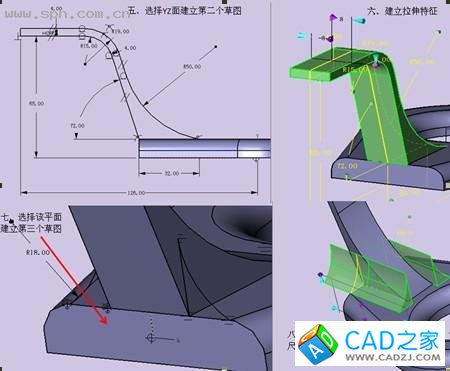

　　建立第二個實體特征：

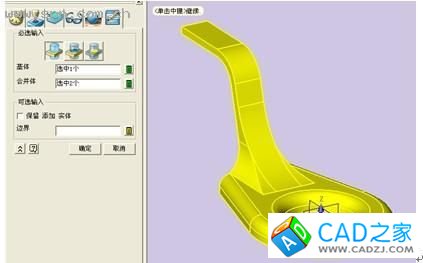

　　使用組合模型 功能，選擇之前做的實體為基體，上一步修剪完成的兩個實體為合并體。單擊確定，零件合并成一個實體。如圖1-21所示。

　　圖1-21

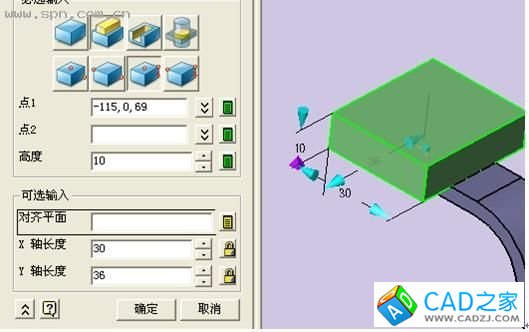

　　選擇六面體功能，建立第三個實體特征。

　　圖1-22

　　零件完成，并再次檢查零件尺寸。
