您還在因?yàn)槲淖謥y碼而不知所措嗎?

　　您還在因?yàn)榇蜷_(kāi)圖紙的線型顯示不正確而苦惱嗎?

　　今天就給大家分享：通過配置自己的支持文件搜索路徑，來預防圖紙亂碼、線型或填充顯示不正確的"更年期"?

　　設計師經常在繪圖或者打開他人繪制的圖紙時，圖紙采用了特殊字體，那么在因缺少這些特殊字體而出現亂碼情況，如果想正確顯示這些字體，就必須讓ZWCAD能搜索到這些字體文件。一般增加字體的方法有三種：

　　一、用戶可以將這些特殊的字體復制到"C:Program FilesZWCAD 2010i ChsFonts"文件夾中。這種辦法最直接、最簡單，但是系統壞掉，軟件需要重新安裝，那么很容易把缺少的字體一同卸載掉。

　　二、如果打開圖紙時，有"為文字樣式指定字體"對話框彈出，那么可以通過瀏覽未找到的字體文件。這種辦法具有應急性、臨時性，如果圖紙很多，缺少的字體很多，這種辦法會讓您麻木不堪。

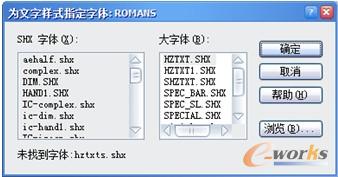

　　圖 1-1 字體缺失提示對話框

　　三、建立自己的字體文件搜索路徑，來應對字體亂碼的問題。具體步驟如下：

　　步驟一：在非操作系統分區(比如D盤)新建一個自己的字體文件夾，如："D:myfonts"，將企業或個人常用字體和特殊字體文件復制存放在該文件夾內。

　　※ 非系統分區就是除操作系統分區外的分區(假設操作系統安裝在C盤，那么剩下分區比如D、E、F都屬于非系統分區);

　　步驟二：點擊菜單【工具】--【選項】，打開【選項】對話框，切換到【文件】頁面。

　　還可通過以下方式找到選項對話框：

　　1、在命令行輸入："OP"快捷命令，點擊回車鍵，即可彈出選項對話框;

　　2、在繪圖區域右擊鼠標的快捷菜單中，點擊選項，即可彈出選項對話框。

　　步驟三：點擊"支持文件搜索路徑"項，顯示ZWCAD當前支持文件搜索路徑。

　　步驟四：點擊"增加"按鈕，增加一個新的支持文件搜索路徑，如圖1-2所示。

　　步驟五：點擊"瀏覽"按鈕，通過"瀏覽文件夾"對話框找到"D:myfonts"文件夾，點擊"確定"按鈕，如圖1-2所示。

　　有人問："是不是只能增加字體搜索路徑?"答案肯定是："NO"。CAD的很多文件都可以自定義，比如說："字體文件、菜單文件、線型文件、填充圖案和圖塊等"。既然屬于可自定義文件，那么都可以通過同樣的方法增加自己的支持文件搜索路徑。

　　步驟六：使用"上移"按鈕將其調整為支持文件最先搜索的路徑，如圖1-2所示。

　　有人又問："我都增加好支持文件搜索路徑，為什么還要上移呢?假設不上移新增搜索路徑，那么先搜索軟件自帶的字體文件，是否有合適的匹配字體，再去新增字體搜索路徑里搜索自己所需字體文件。這樣以來對打開大圖紙匹配字體所需時間會有影響。

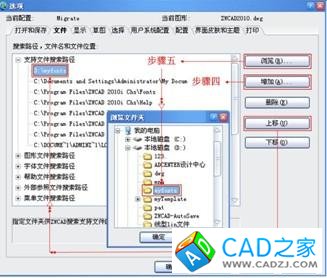

　　圖 1-2 增加字體文件搜索路徑步驟

　　步驟七：關閉并重新啟動ZWCAD，前面建立的字體文件搜索路徑下的字體文件就可以使用了。

　　以上操作步驟是如何配置自己的字體文件搜索路徑的方法，這僅僅只是拋磚引玉，還可以配置自己的菜單、線型、填充圖案文件的搜索路徑。看完之后趕快行動，配置文件搜索路徑是學習中望CAD良好習慣的開始。
