曾經看到過這樣的教程，但畫法都比較復雜，我認為這種是最簡單的：
PS：我用的是CAD2010版本。

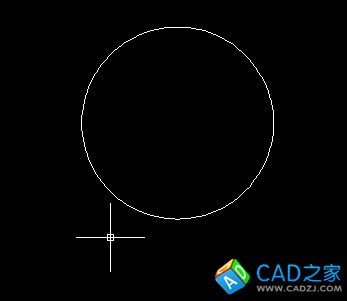

第一步：先畫圓。

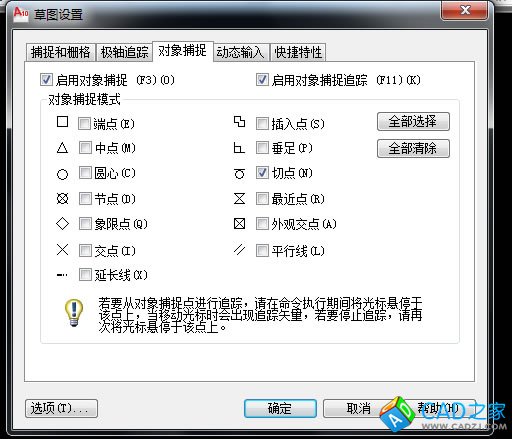

第二步：設置對對象捕捉：只選切點。

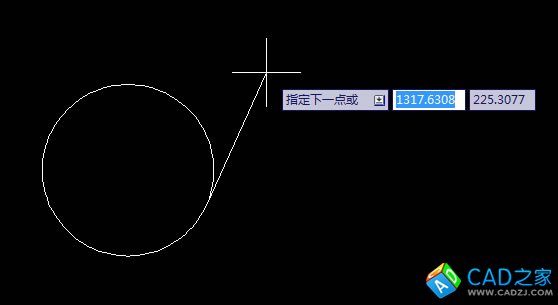

第三步：畫直線，指定第一點在圓上，這時直線的第一個端點可以在圓上任意位置移動。

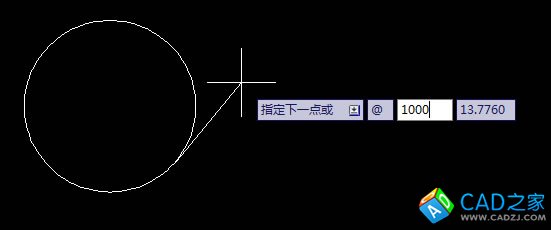

第四步：@某個合適或特定的長度，注意：一定要加@！

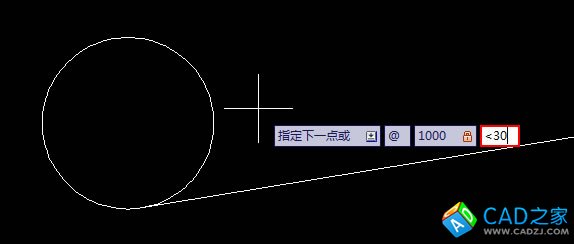

第五步：輸入“<某個角度”，如30°。

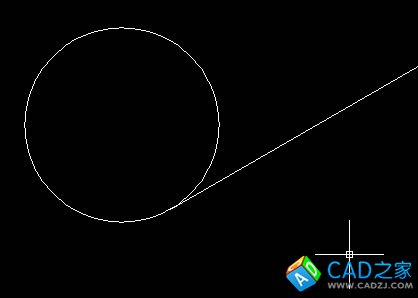

第六步：回車，完成。

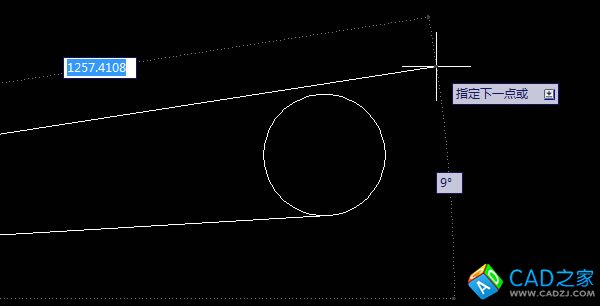

需要注意的是第四步，如果不加@，輸入<角度后無法畫出，結果是這樣的：
關于CAD中直線和圓相切的最簡單畫法
時間:2013-02-05 08:57:36 來源:未知
