CAD怎么制作房間門立面圖的圖文教程

時間:2014-03-20 07:25:49 來源:未知

CAD是個強大的制度工具，不單單能制圖，能填充豐富的圖案，還能附帶JPE格式的圖片進去場景，當然還能制作非常標準的門的立面圖。

CAD怎么制作房間門立面圖


步驟/方法

  1.

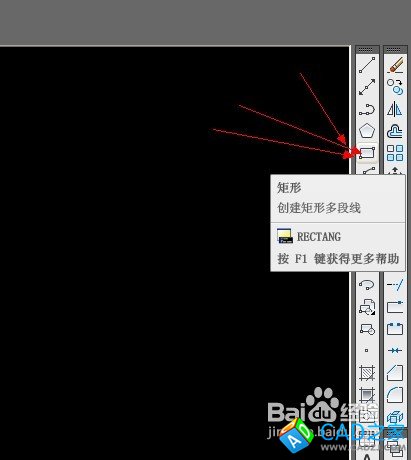

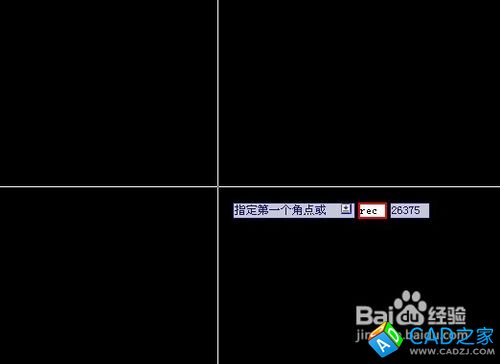

    打開軟件，點擊左邊的矩形工具，或者REC快捷鍵按下空格。

    CAD怎么制作房間門立面圖
    CAD怎么制作房間門立面圖
  2.

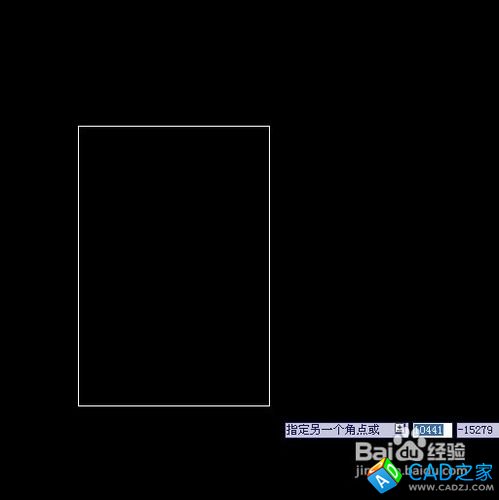

    對著空白的地方點擊下，拉開矩形，輸入數字 內容是 @800,2150 ，這個是門的寬度跟高度。

    CAD怎么制作房間門立面圖
  3.

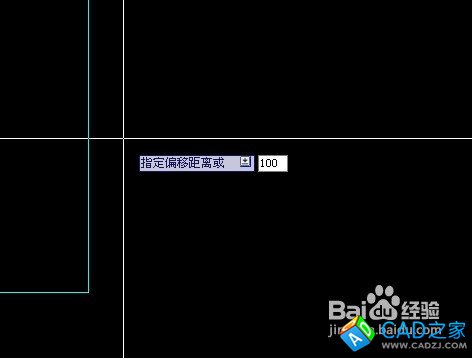

    給上一個偏離的命令，或者按快捷鍵O。

  4. 偏離的數字其實就是門套線的寬度，一般在800-100MM左右。

    CAD怎么制作房間門立面圖

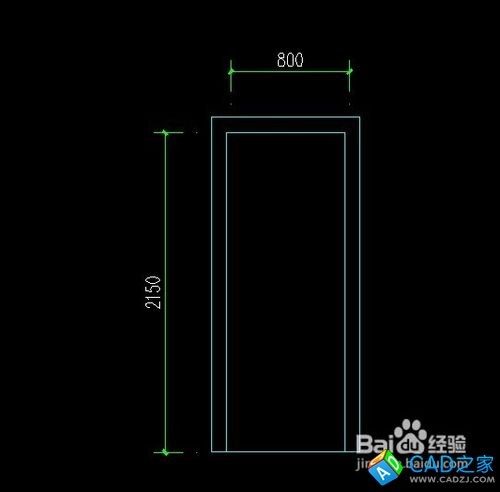

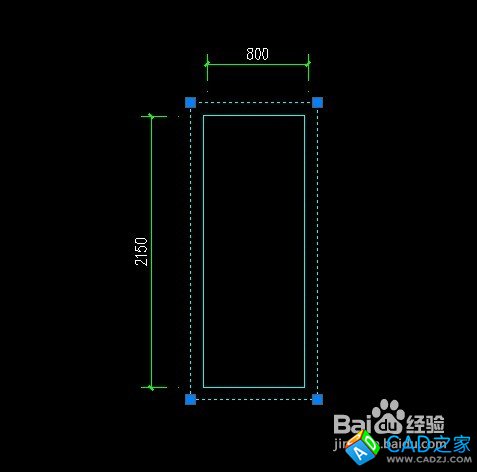

  5. 看到2個矩形，尺寸都非常標準。外面是門套線，內部是門扇的線條。

  6. 最后增修改門套線條。選擇外面的矩形，成虛線狀態，進行必要的修修剪。

    CAD怎么制作房間門立面圖 步驟閱讀
    CAD怎么制作房間門立面圖

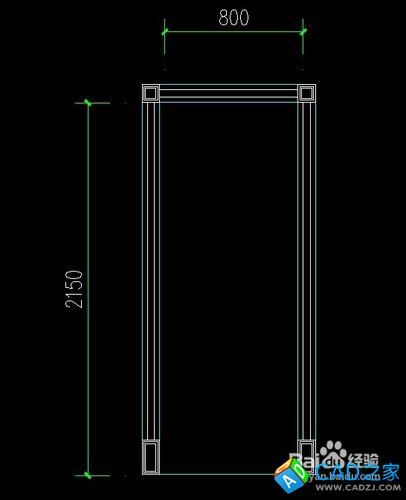

  7. 現在要增加門套線條的波紋表示。在頂部跟底部增加一個實木圖案。


  8. 經過偏移，修剪TR，對稱，過去，就成了一個比較有立體感的門了。

    CAD怎么制作房間門立面圖

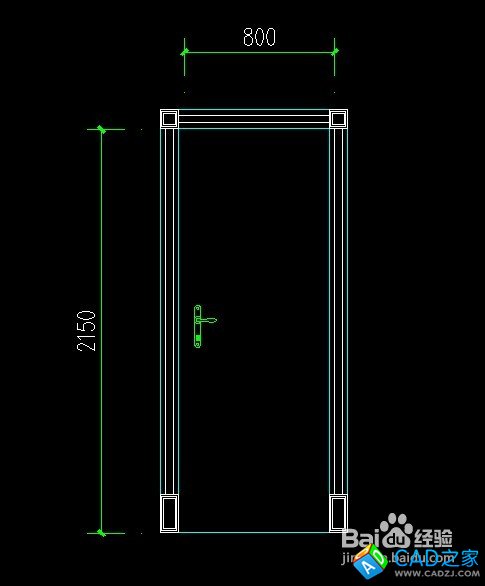

  9. 比忘記需要一把鎖，鎖頭在門扇的中間部分安好，再刪除掉標注。

    CAD怎么制作房間門立面圖
  10.

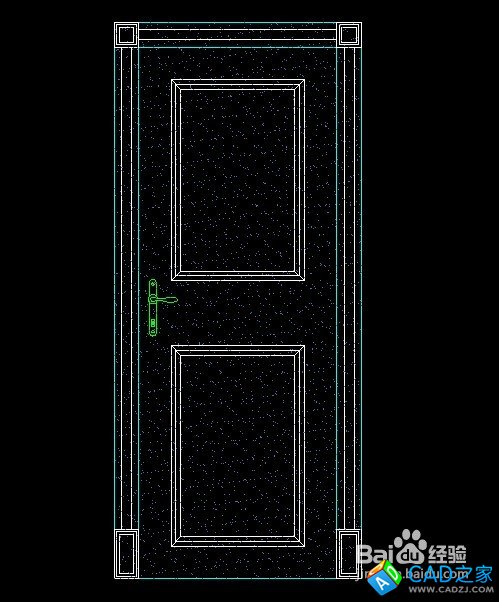

    心里感覺還是不是很完美。增加一些立體的實木線條，凹凸多些，質感強烈些。
