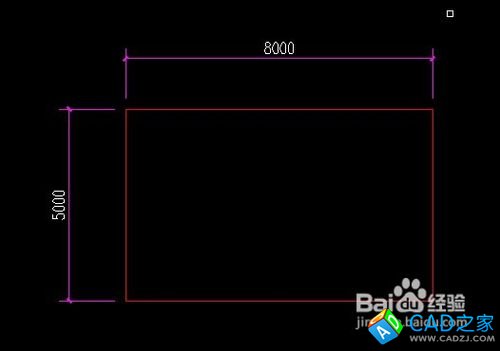

矩形類

長方形，正方形，是好辦的，可以直接用長度測量，知道長寬，利用小學的長乘以寬，可以知道面積跟周長。

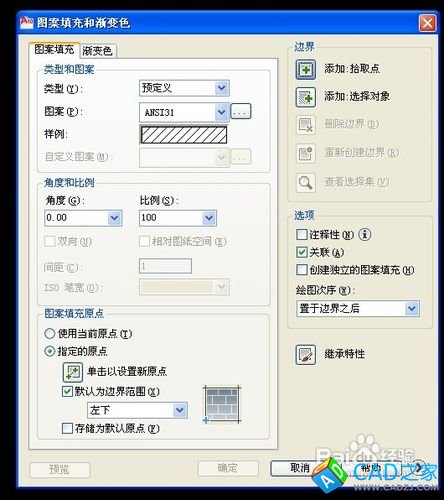

也可以直接點擊按鍵“H”，看見填充提示框，就隨便任意的對舉行進行填充，最后點擊按鍵“AA”，看到中文提示，按下字母“O”，點擊到填充的內容里面，電腦自動出現了答案，簡單吧。

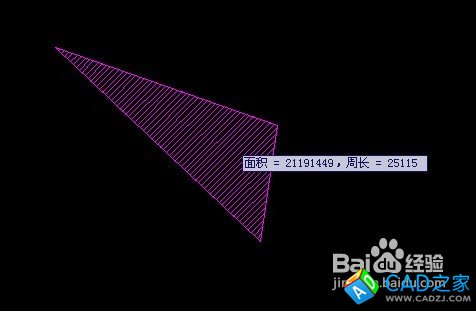

不規則圖形

不規則圖形，可以利用上面介紹的填充，用“AA”+“O”一起結合，能快速計算得出結果。

記得結果單位是平方毫米，最后自己換算。

封閉的圖形

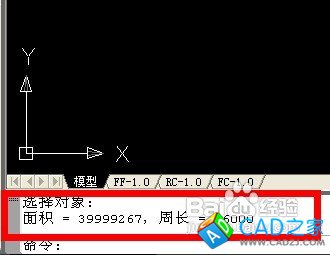

我們除了上面介紹的“AA+O”以外，可以用一個很方便的方法來計算，直接輸入命令“AREA”敲打空格鍵盤，可以看到下端有的選擇，有面積，周長，按照提示輸入字母即可。

這個方法跟“AA+O”方便差不多，比較靈活。點擊過的點，顏色會自動變成墨綠色。

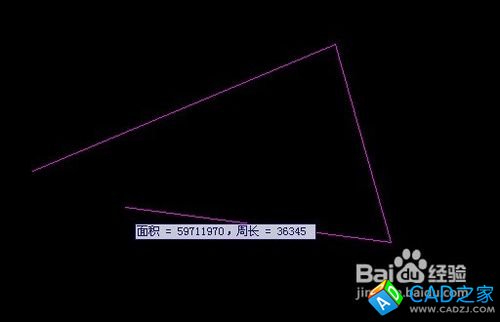

不封閉的圖形

不規則的圖形，不封閉的，需要直接按上面方法求出面積，至于周長，我們可以得出全部周長，再減去沒封閉的那一段長度即可。

利用上面的“AREA”選擇周長，最后按下空格即可出現結果。記得這個操作計算的不用減除未封閉的長度。

快捷命令

繪圖命令
L
LINE 直線
XL 構造線
A ARC 圓弧
C CIRCLE 圓
SPL SPLINE 樣條曲線
I INSERT 插入塊
B BLOCK 定義塊/生成塊
PO POINT 點
BH BHATCH 邊界填充/剖面線
T MT 多行文字
DT TEXT 單行文字
編輯命令
E ERASE 刪除
CO COPY 復制
MI MIRROR 鏡像
O OFFSET 偏移
AR ARRAY 陣列/矩陣
M MOVE 移動
RO ROTATE 旋轉
SC SCALE 縮放
TR TRIM 切斷
EX EXTEND 延伸
F FILLET 倒圓角
DR DRAWORDER 改變顯示順序（上/下）
視圖命令
Z ZOOM 視圖縮放
Z + A 全屏顯示
Z + P 上一次視圖
P PAN 平移視圖
