在制作cad圖紙的時候需要很多的輔助線，還要設置不同的顏色，在加工的時候還要把多余的直線刪除，一根一根的很麻煩，怎樣能快速的刪除多余直線呢。
工具/原料
-
cad2010
步驟/方法
-

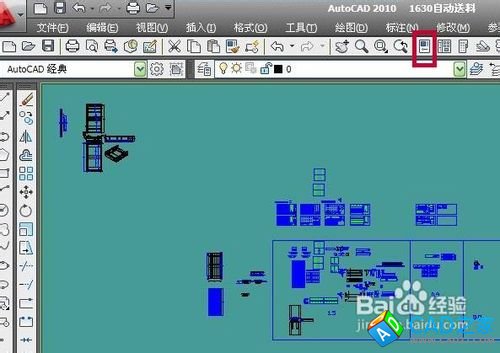

首先打開cad2010軟件，打開軟件以后再把需要加工的圖形文件打開刪除多余的直線。，圖形打開以后點擊cad2010軟件上面的特性按鈕。
-

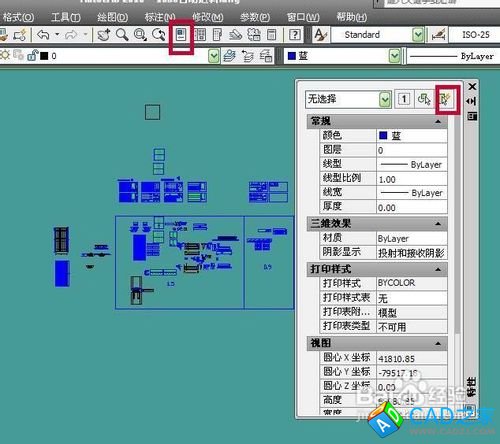

點擊特性按鈕以后，出現特性窗口，然后找到特性窗口右上角的快速選擇按鈕，并用鼠標點擊快速選擇按鈕。
-

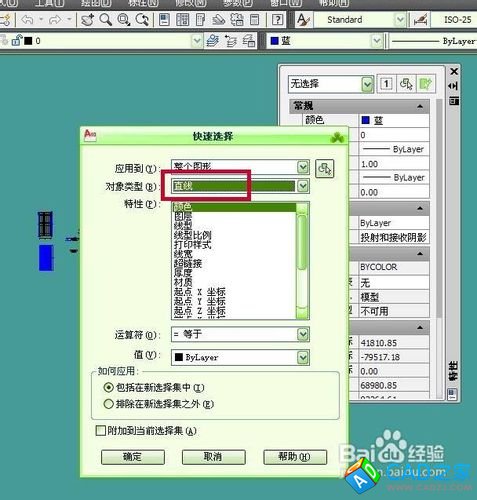

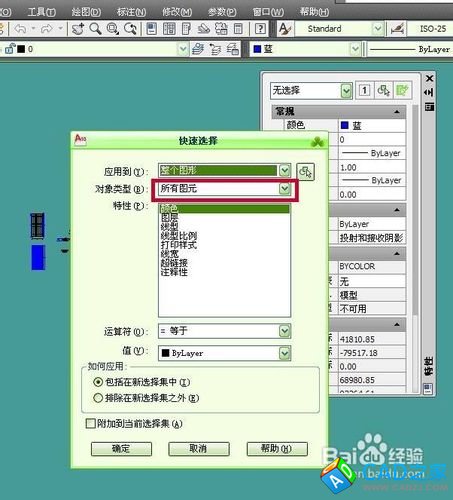

點擊快速選擇按鈕以后，就會出現快速選擇窗口，然后點擊下拉快速選擇窗口上的對象類型，選擇直線
-

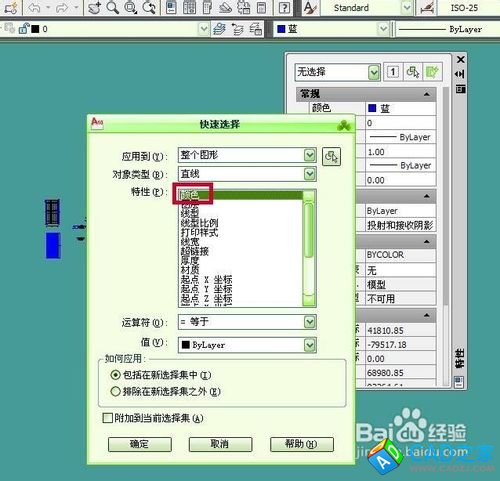

選擇好對象類型以后，在快速選擇窗口下面的特性欄里面出現關于直線的特性，選在特性里面選擇顏色
-
選擇好對象類型和特性以后，在面的快速選擇窗口下面的值欄里面選擇好直線的顏色，然后選擇如何應用欄里面的包括在新選擇集中選項，點擊窗口下面的確定按鈕
6 -

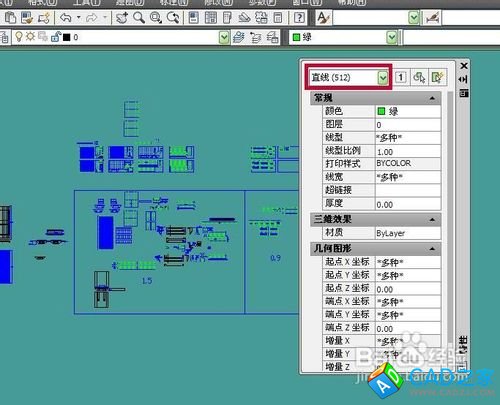

點擊確定按鈕之后，就會看到圖形里面需要選擇的直線全部被快速的選中啦，同時在特性窗口最上角可以看到其數量
-
選中需要刪除的直線以后，點擊刪除鍵，你會看到圖形里面的多余直線已經被全部刪除啦。
