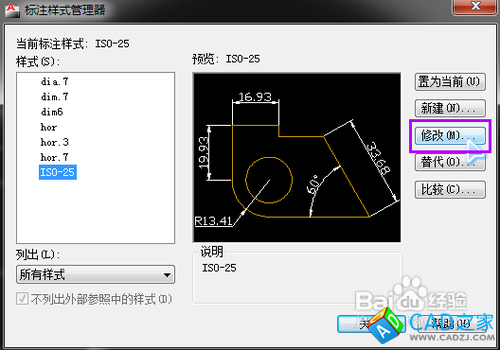

通常我們標注公差可以在“標注樣式”里面設置。點擊工具欄上的“標注樣式按鈕”，如果沒有在工具欄上找到這個按鈕的話，可以在工具欄空白處點擊右鍵“Autocad”------“樣式”打上勾就有這個樣式工具條了。

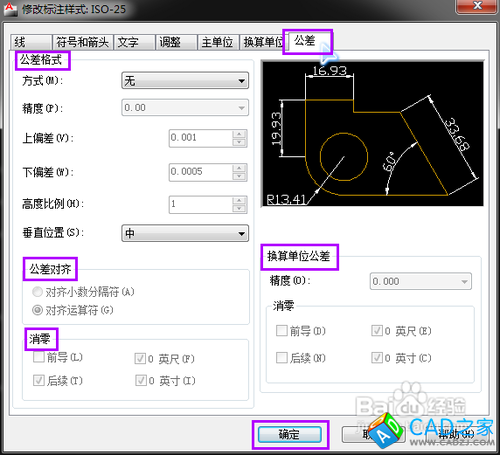

轉入“樣式修改器”，切換到“公差”選項卡，這里可以設置標注方面關于公差的內容。

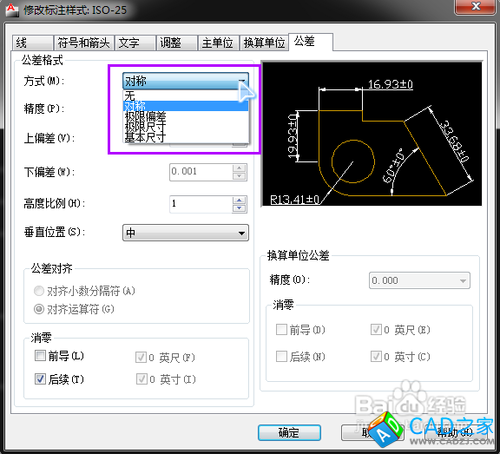

在方式里面可以選擇你需要的公差的方式

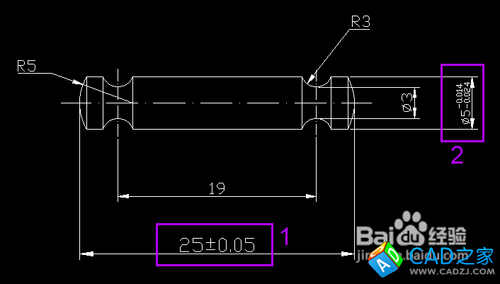

設置好以后，點擊“確定”，返回上一界面，點擊右側的“置為當前”然后點擊“關閉”關閉設置界面就可以了。但是這樣設置以后，你的所有的標注都會出現設置過的那些公差，但是你圖形中的尺寸不會都是帶有公差的，所以這個方法還不是很實用。

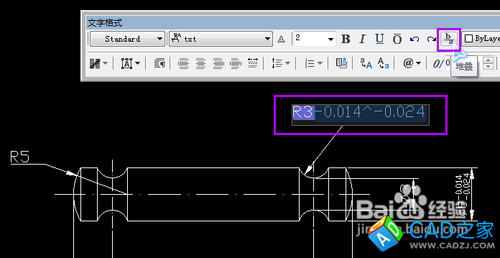

如果要比較方便的標注公差，那么這樣做，鼠標選中你要標注公差的標注，然后鍵盤按“ED空格”（英文輸入法狀態下），然后會出現一個“文字格式”窗口，我們?nèi)鐖D示輸入想要標注的上下公差數值，然后用鼠標選中上下公差數值，然后點擊窗口上的“b/a”堆疊的按鈕。

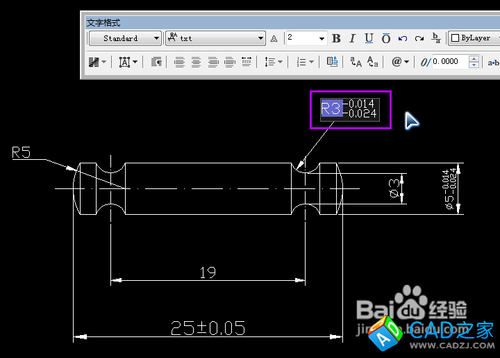

剛才一行輸入的上下公差數值，變成了上下兩行，然后點擊窗口的“確定”按鍵，這個極限公差就算是輸入完畢了。

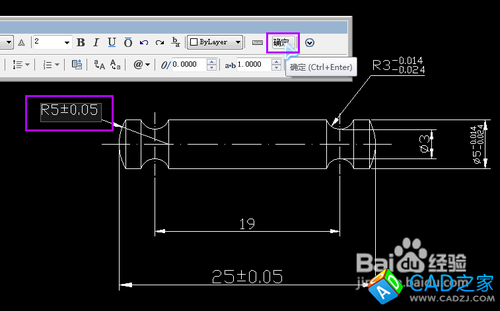

然后我們用類似的方法再修改一個R5那個數值，我們給他增加一個對稱公差。我們先選中R5，然后鍵盤按“ED空格”（英文輸入法狀態下），彈出文字格式窗口，我們?cè)赗5后面輸入“%%p0.05”，“%%p”會一下子變成“±”這樣剛才輸入的“0.05”就變成了我們所需要的對稱公差，然后點擊窗口的“確定”就OK了。

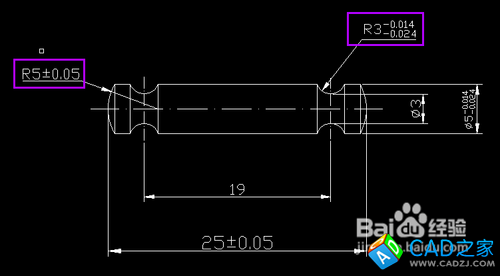

兩種標注效果如下，都還不錯~~
