Solidworks是一個功能強大的三維機械設計自動化軟件，在solidworks中，可以通過不同的設計構思與試驗會制草圖來建立3D模型。它與CAD的結合使用也是非常普遍的，它能把CAD格式的圖形轉換生成solidworks格式的2D圖形。
步驟/方法
-

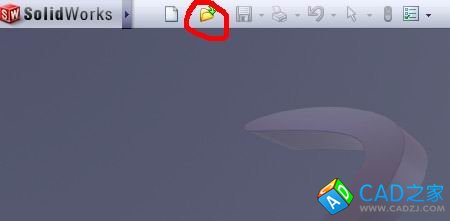

打開solidworks軟件以后，點擊上面那黃色的打開按鈕，打開要轉換的cad圖形文件
-

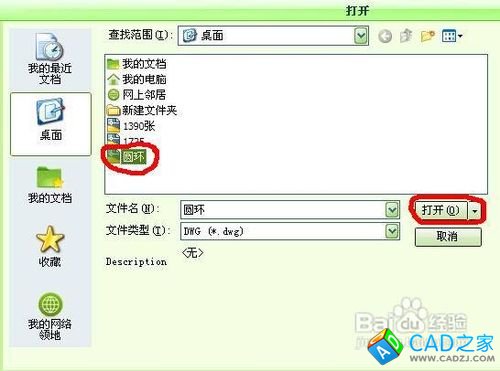

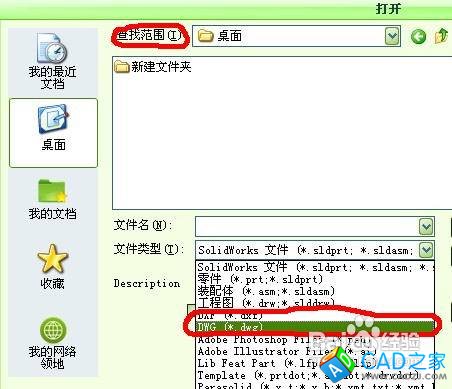

點擊打開按鈕后，出現打開窗口，在查找范圍里面找到要轉換的cad圖形文件地址，在文件類型里面選擇好cad圖形文件的類型
-
選擇好圖形文件類型以后，cad圖形文件出現在窗口，點擊右下角的打開按鈕打開圖形
-

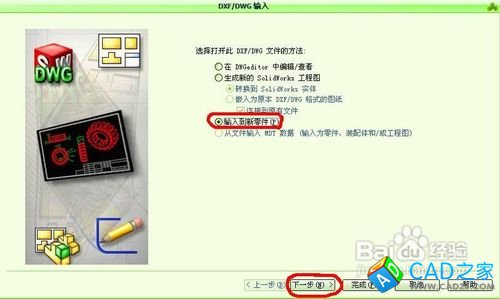

點擊打開按鈕后進入DXF/DWG輸入窗口，選擇輸入到新零件，點擊下一步按鈕
-

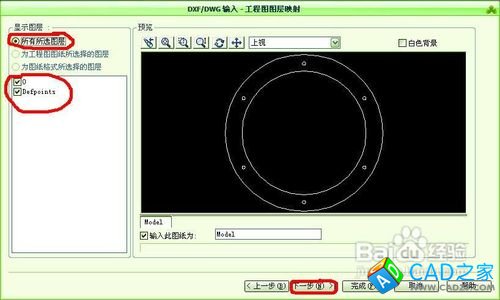

進入工程圖圖層映射窗口，在左邊選好要輸入的圖形的圖層然后點擊下一步按鈕
-

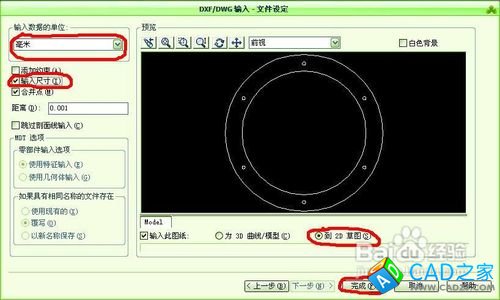

進入文件設定窗口，在左上角把輸入數據的單位設置為毫米，在選擇輸入尺寸，然后在選中輸入此圖紙到2D草圖點擊完成按鈕
-

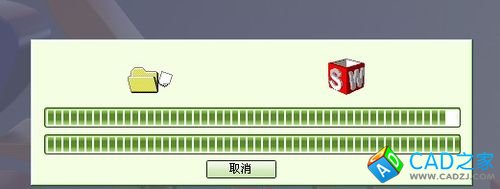

文件正在生成當中
-

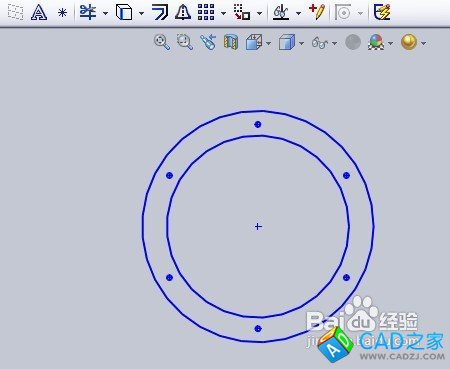

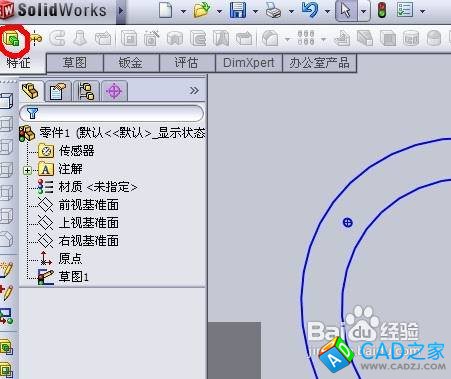

圖形生成后，點擊特征里面的拉伸凸臺按鈕
步驟閱讀
-

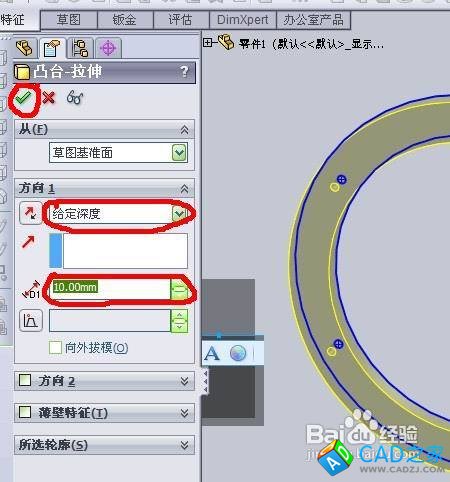

進入拉伸凸臺窗口，把終止條件設置為給定深度，在下面把深度設置好點擊上面對勾
-

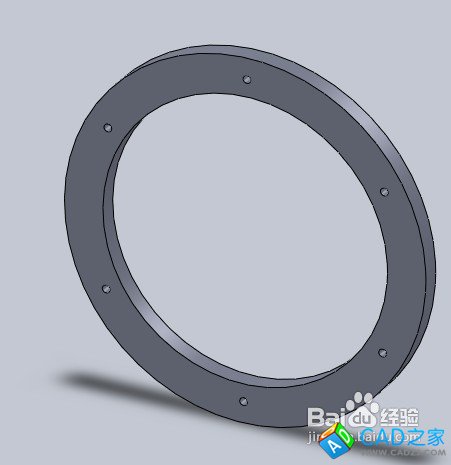

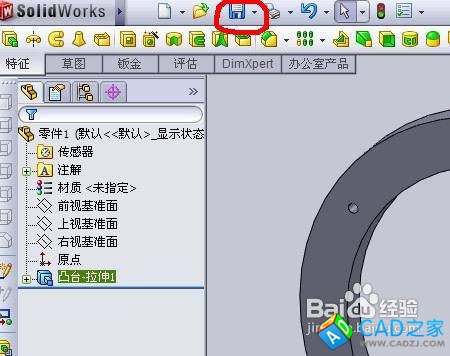

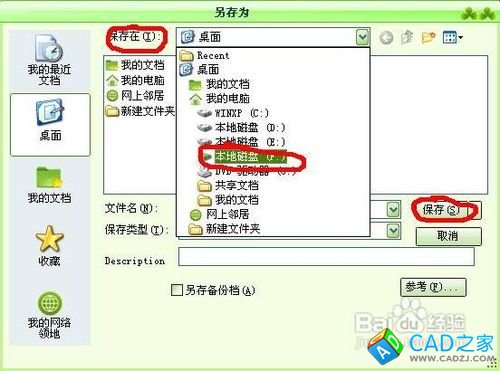

圖形轉換完成，點擊上面的保存按鈕，將圖形保存起來。
步驟閱讀
步驟閱讀
