CAD圖層的最大好處就是能夠在不同的圖層上繪制圖紙，方便了圖層的處理、圖紙的美觀以及修改，怎樣新建圖層呢？

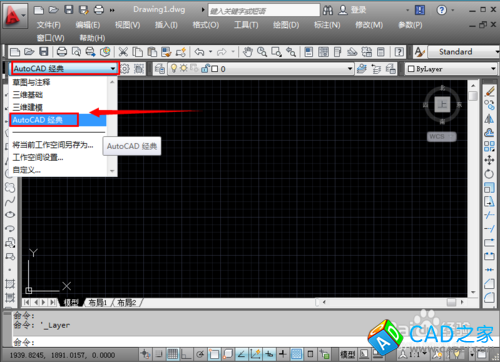

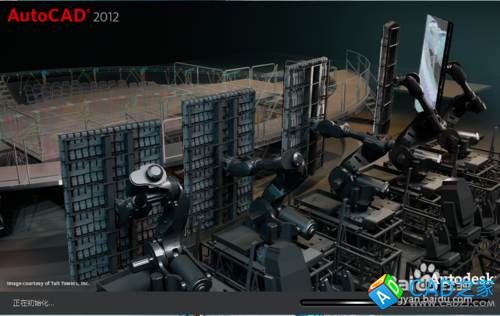

1這里以CAD2012為例，其他版本的操作命令也一樣。如果CAD2012、CAD2014版本打開后的界面不是這個經典界面，點擊一下如圖所示的AUTOcad經典，回到熟悉的操作界面。在這個界面中，CAD2004、2007、2008一直到CAD2014都一樣。打開CAD軟件，進入到CAD操作界面。

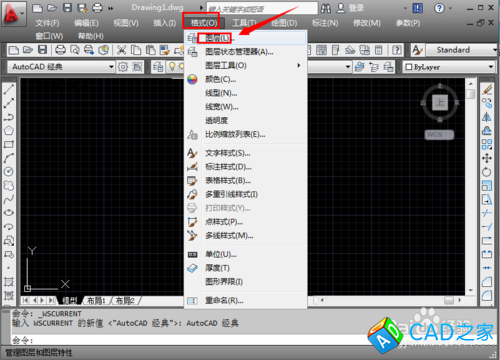

2在最上方的菜單欄，點擊“格式”按鈕，彈出格式的相關選項，點擊第一個“圖層”。

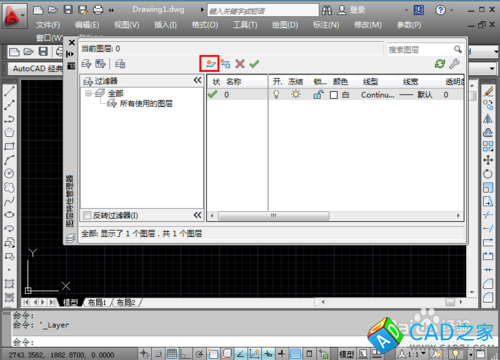

3彈出圖層會話框，這里可以新建圖層、刪除圖層、修改圖層中的線條顏色、寬度、線型線寬等內容。一個“※+紙”樣的圖標表示新建，點擊它就可以新建圖層；有個“雪花裝的圖標表示“凍結圖層”；“X”表示刪除圖層；“√”表示置為當前圖層。點擊“新建圖層”。

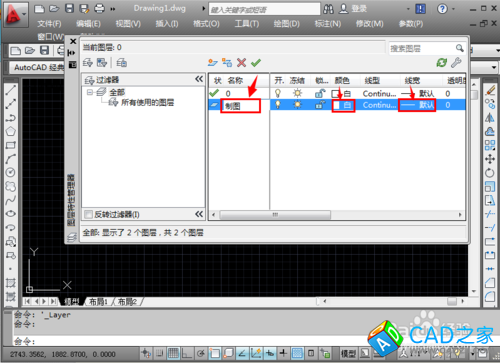

4彈出一個圖層，這時候自動進入圖層的命名狀態，輸入圖層的名稱如：梁、柱、板、繪圖、標注、基礎等等想表示的名稱。然后點擊點擊顏色下面的“白色方框”更改喜歡的顏色，點擊線寬下面的線條選擇喜歡的“線寬線型”。

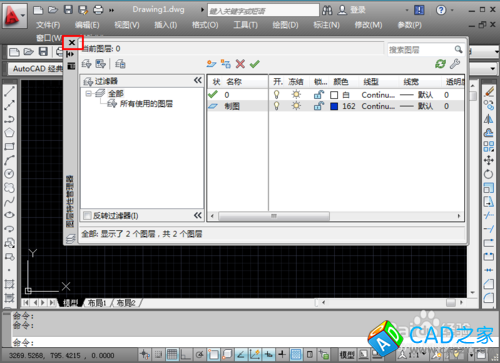

5設置完畢，點擊左上角的“x”關掉新建圖層界面，返回到cad繪圖窗口。

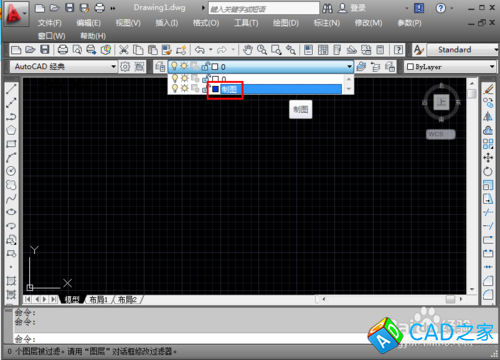

6這時候點擊圖層樣式，可以找到我們新建的圖層，點擊一下這個圖層，就將這個圖層設置為當前圖層，繪制的圖都在這個圖上。

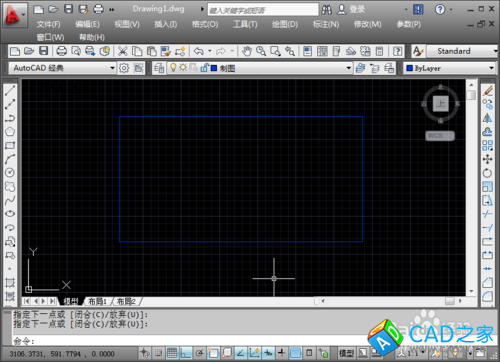

7這里演示一下，繪制一個矩形框，都是該圖層的顏色。建立圖層的好處就是，能夠批量的將這個圖層繪制的工程圖紙方便地改變，比如凍結等，方便其他操作。
