常常遇到畫圖使用“引線”,可是有些圖引線有箭頭,而有些圖怎么畫都看不到箭頭,就算選中箭頭并在特性中更改,但是依然無濟于事,經多方查詢找到正解,分享給各位。

首先要明白引線的樣式和標注的樣式是不同的,所以在設置標注樣式的箭頭大小是沒法改變引線箭頭的大小的。所以在畫引線前,需要在菜單中設置。

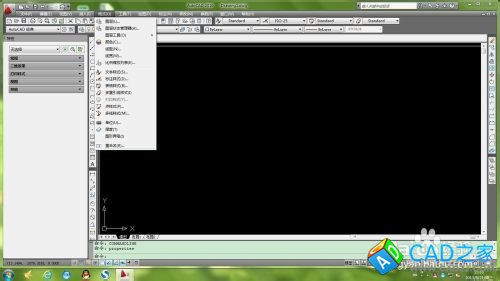

1. 在菜單欄中找到“格式”，下拉菜單中有“多重引線樣式”，進入此設置
2.
3.

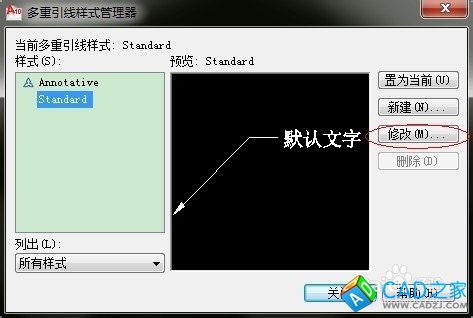

   在“多重引線樣式管理器”中選擇當前你所用的的引線樣式點擊“修改”


4.

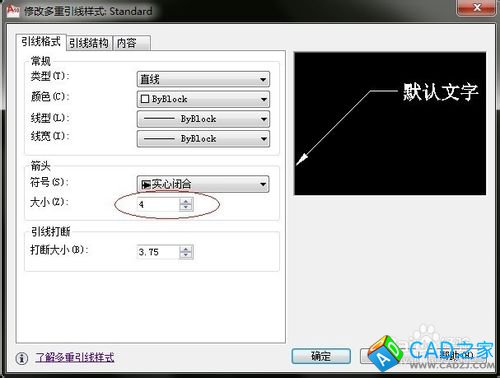

   進入后在“引線格式”中的“箭頭”改變當前引線箭頭的符號和大小
