在使用autocad2013中需要用表格建立圖形文檔時，可以自創建表格或者通過系統沾貼板功能插入
wps表格，這兩種方法都可以快速地在cad中繪制表格，并可以在表格中編寫不同內容。
下面，讓本人超級詳細地告訴有你，怎么樣在cad2013中插入表格。
在cad2013中創建表格
-

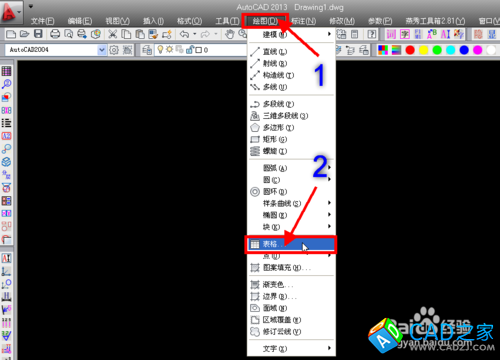

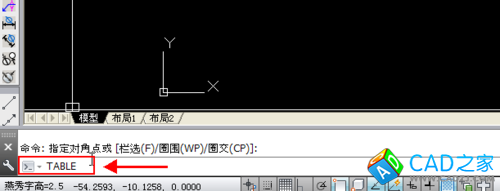

在cad界面左下角處的命令項鍵入【table】或打開【繪圖】下拉菜單繪制【表格】
table在這里作vt,是制表的意思。
-

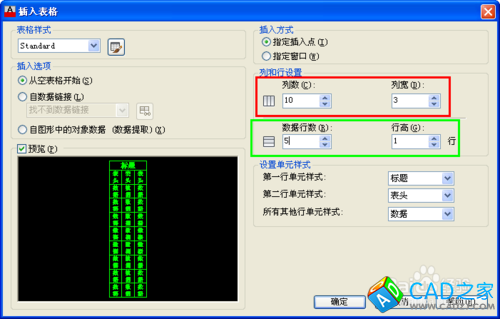

回車執行命令,在【插入表格】對話框，分別在列數、列寬、行數和行高四欄填寫參數。
-

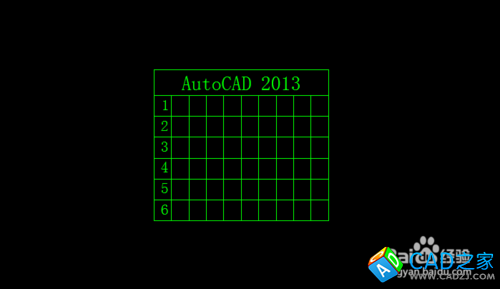

填好表格參數后，確定，在繪圖區任選一指定點插入表格
在cad2013中插入wps表格
-
首先，在wps表格軟件中建立一個表格，選擇并點【復制】命令或快捷鍵ctrl+c,把所選表格copy放入系統剪貼板中
-

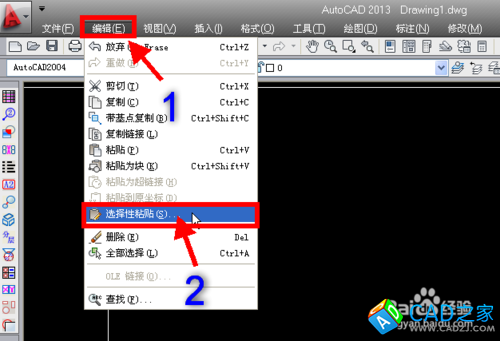

進入cad界面，打開【編輯】下拉菜單，打開【選擇性沾貼】命令
步驟閱讀 -
在【選擇性沾貼】對話框中點取圖像圖元，最后確定
-
這時，在左下角命令項有提示‘指定插入點’，這里可以鍵入xy軸的座標點，或直接回車默認系統原點為表格插入點
-
接著指定表格的比例因子，1表示原圖一樣大小，回車默認
-

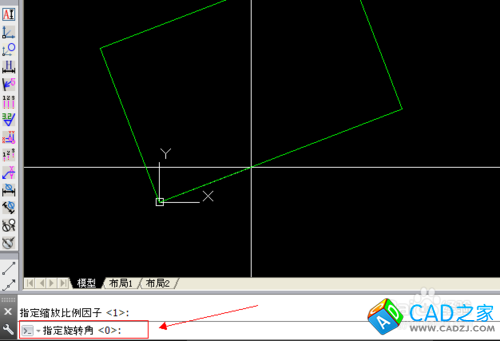

再接著，提示表格擺放角度，鍵入需要角度或回車默認0度
-
最后一步，指定一插入點插入表格，如圖
