電源插頭是我們?nèi)粘Ｉ钪械囊?jiàn)到的和用到的,其實用CAD我們就可以很簡單的畫一個。
-

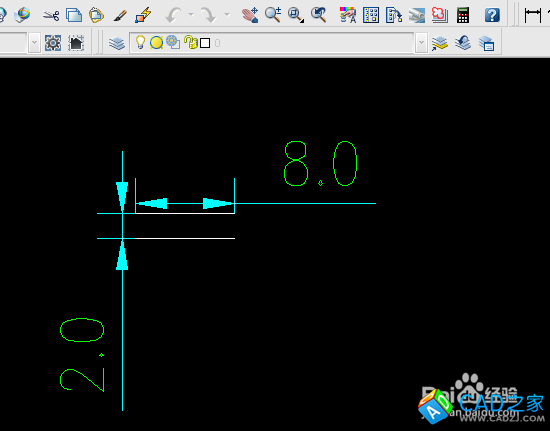

打開CAD,水平方向畫二條平行的直線,線長8mm,平行線距離2mm。
-

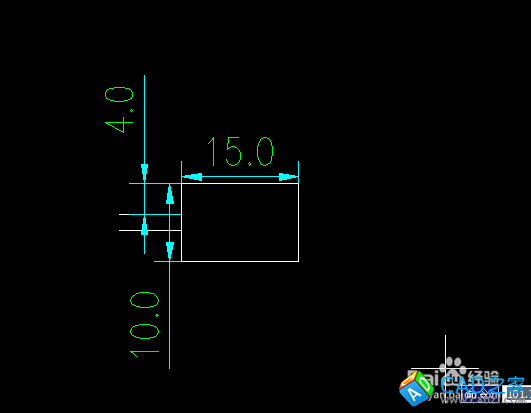

畫一個矩形,尺寸為15mmx10mm,然后把矩形和二條平行線連接起來,如圖所示。
-

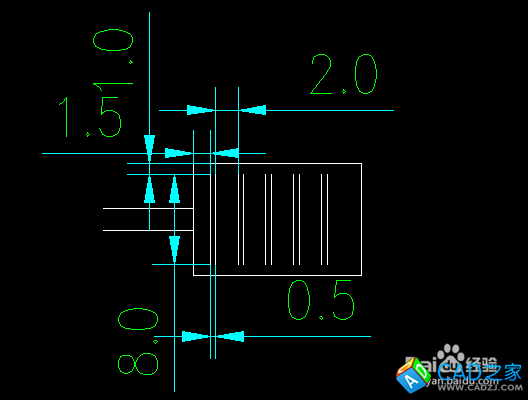

豎直方向畫二條平行的直線,線長8mm,平行線距離2mm,然后把平行線放在矩形中,線的距離如圖所示,然后以2mm的距離,后面再布置四組相同的平行線。
-

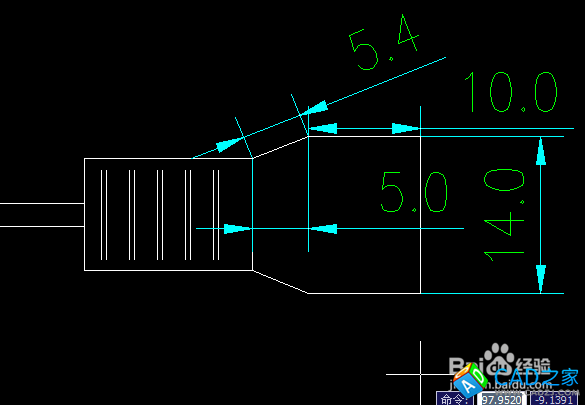

然后按照如圖所示的尺寸畫一個六邊形,可以選擇先畫個梯形,再畫個矩形。
-

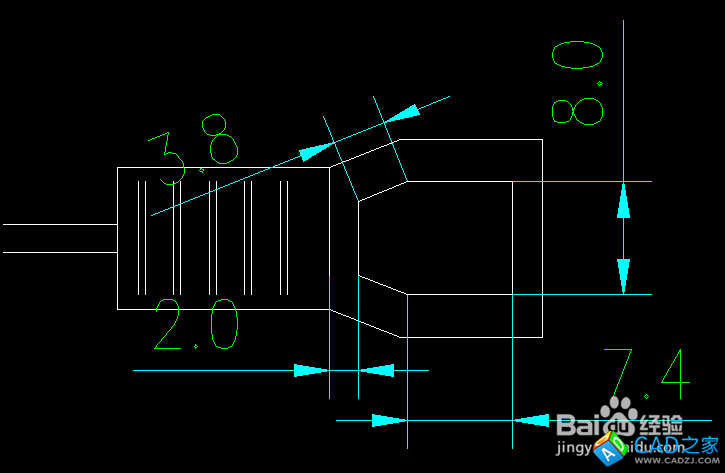

按照布置4,在布置4的六邊形里面再畫一個小的六邊形,如圖所示。
-

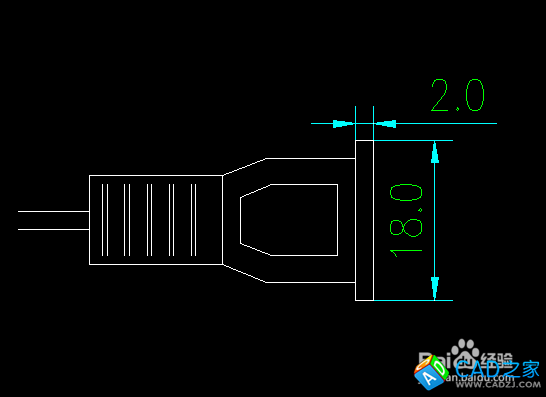

畫一個2mmx18mm的矩形,按照?qǐng)D所示的距離布置。

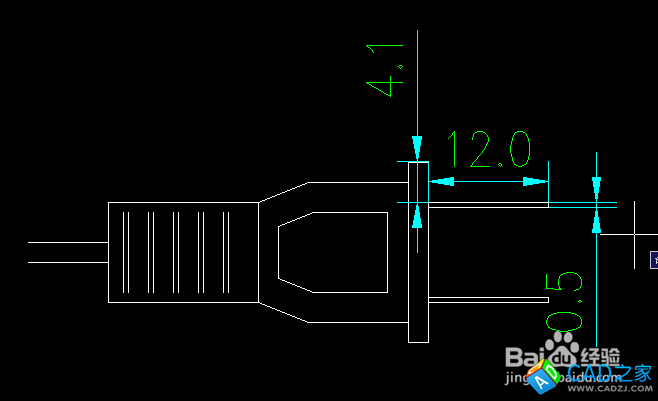

- 畫一個0.5x12mm的矩形,按照?qǐng)D所示的距離布置,然后用鏡像復制一個相同的矩形。
-

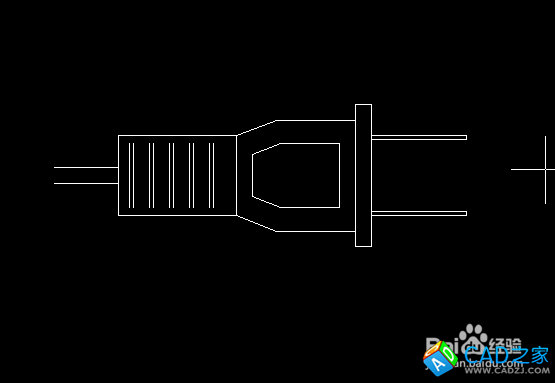

最終的效果圖.
