吊鉤也是很常見的,例如吊車等都要用到。

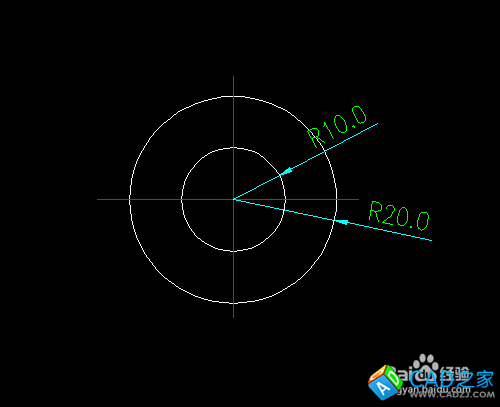

1. 畫二個同心圓,圓的半徑分別為10mm,20mm,如圖所示。

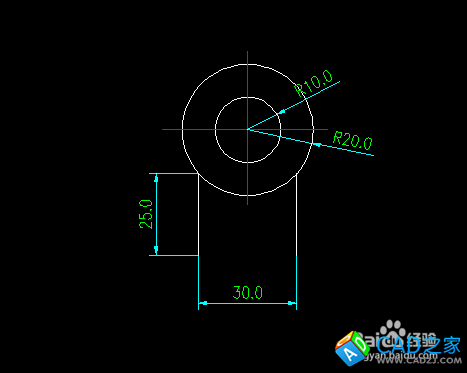

2. 沿著大圓的外面畫一組平行線,線長25mm,距離30mm。

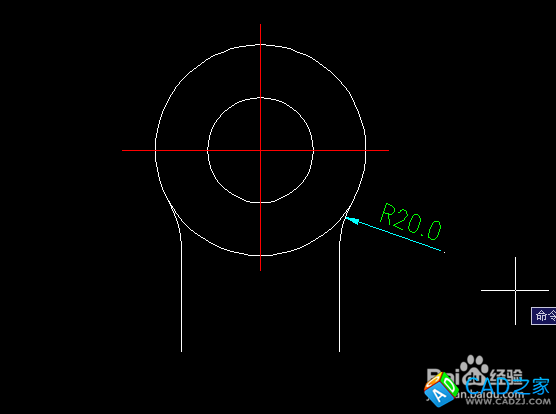

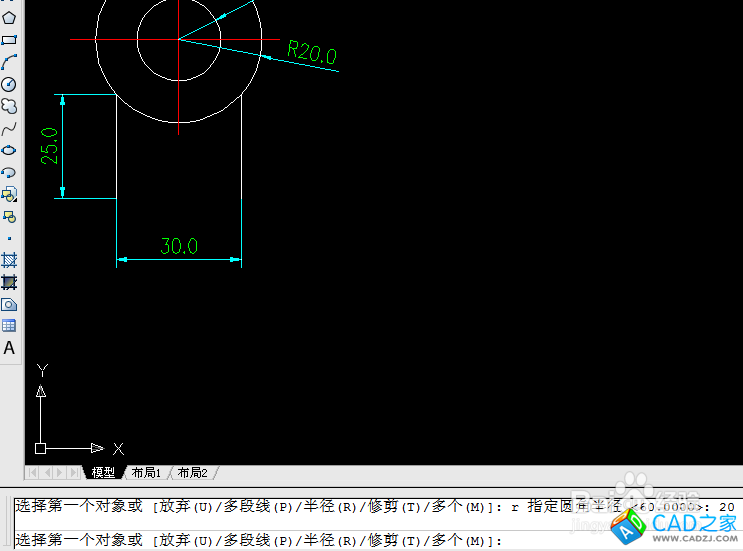

3. 倒圓角:輸入快捷方式f,半徑r為20mm,倒直線和外圓的角,如圖。

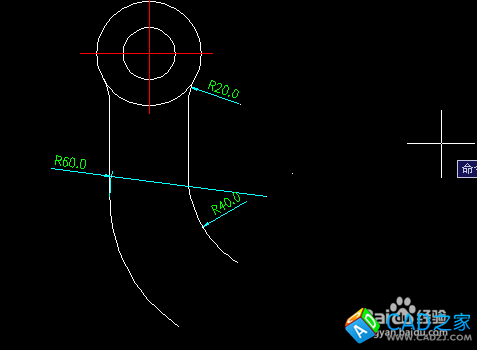

4. 畫二個半徑分別為40mm和60mm的圓弧,與平行線相切。

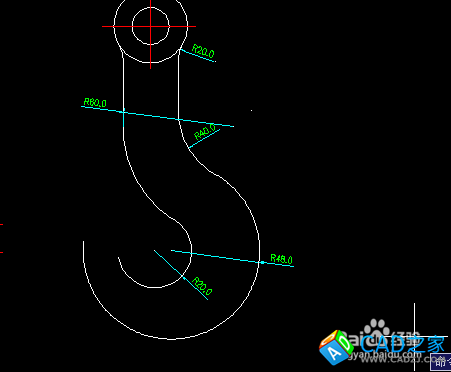

5. 沿著步驟4圓弧的端點(diǎn),再畫二個半徑分別為20mm和48mm的圓弧,如圖。

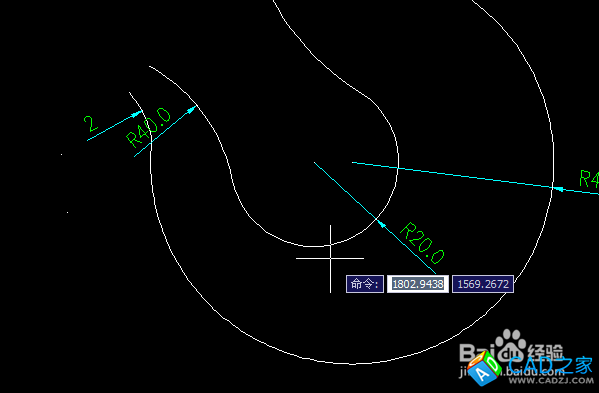

6. 沿著步驟5圓弧的端點(diǎn),再畫二個半徑分別為2mm和40mm的圓弧,如圖。

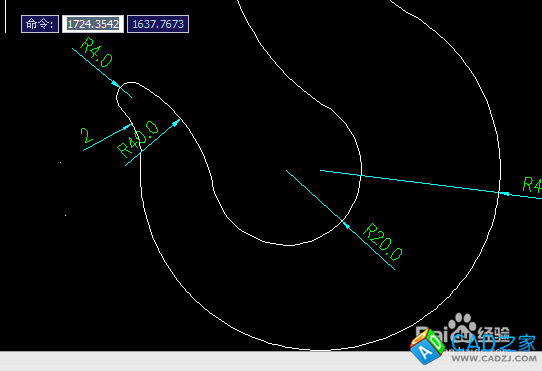

7. 然后畫個圓弧,半徑為4mm,把步驟6畫的二個圓弧連接起來。

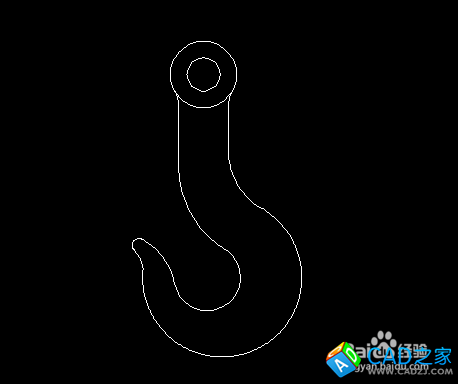

8. 最終的效果圖:
