用AutoCAD怎么畫實體螺絲、螺母

時間:2014-05-23 11:28:23 來源:未知

要想畫完全真實的螺絲是比較難的，一般要用3d螺線生成程序。所以一般不畫螺紋，只畫外形。

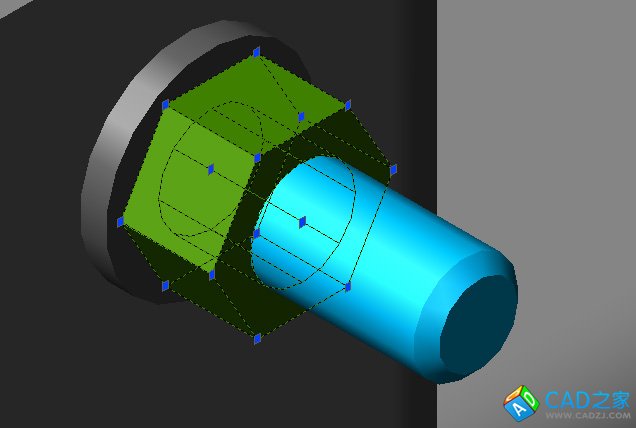

附圖是2004中帶的一個實體模型，其中的螺釘螺母也沒畫出螺紋。（welding fexture model.dwg）
要畫出螺紋，這確實不是AutoCAD的能力所及的。即使有螺旋線的程序仍然是不能畫出螺紋的，這是早已有定論的了，很多人都做過嘗試。所以網上另有專畫螺紋的程序。
