基于SolidWorks的液壓閥塊的設計研究(六)

時間:2010-11-14 23:44:31 來源:

6.2設計過程

根據以上分析,設計圖6.1所示的液壓系統的閥塊的步驟如下:

(1)查詢及創建閥塊主體

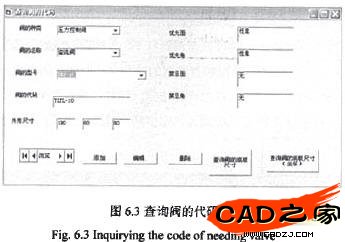

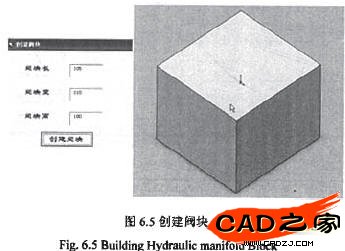

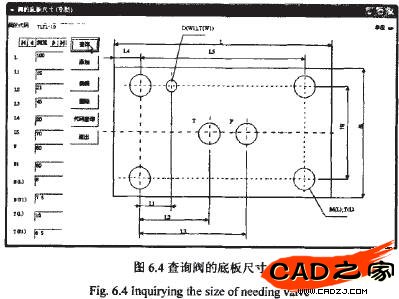

首先通過如圖6.3和圖6.4所示的查詢系統確定各個閥的底板尺寸,之后根據以上初步確定的連通關系確定閥塊的整體尺寸,生成的閥塊模型如圖6.5所示。

(2)插入溢流閥的草圖及螺紋孔和定位孔

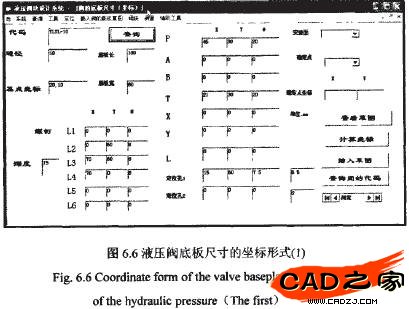

點擊插入底板草圖的菜單,則可以查詢到以L1為基點的坐標形式的液壓閥底板尺寸,如圖6.6所示。根據液壓原理圖和查詢到的兩種形式的液壓閥底板尺寸,確定右基準面上溢流閥上一點的位置,然后點擊計算按鈕,計算其他點的坐標,如圖6.7所示,然后點擊插入草圖按鈕并選擇生成螺紋孔和定位銷孔特征。生成的閥體特征如圖6.8所示。
