第5章三維液壓元件庫

5．1三維液壓元件庫概述

5．1．1標準元件庫的技術及應用

標準件庫是數據及其應用程序的集合。在計算機輔助設計系統中建立一個有效的標準件庫，不僅能增強系統的功能，而且大大降低了數據冗余，提高設計效率。作為計算機輔助設計系統的一個重要組成部分，它把計算機輔助設計系統中大量的數據按一定的模型組織起來，并提供存儲、維護檢索數據的功能，從而使計算機輔助設計系統可以方便、及時、準確地獲取信息。

5．1．2標準元件庫的建立

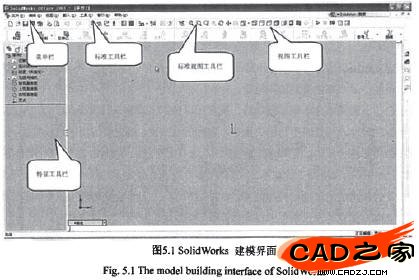

創新的、易學易用的SolidWorks是Windows原刨的三維設計軟件。其易用和友好的界面，能夠在整個產品設計的工作中，SolidWorks完全自動捕捉設計意圖和引導設計修改。如圖5．1所示為SolidWorks的建模界面。Solidworks 2007的操作界面有兩個窗格，左邊窗格包括特征管理器(FeatureManager)、屬性管理器(PropertyManager)、配置管理器(CorLfigurationManager)、自定義的第三方插件[51]。

Solidworks2007建模過程中的的常用術語有以下幾個：

(1)原點

以兩個藍色箭頭顯示，代表模型的(0，0，O)坐標，草圖原點以紅色顯示，代表草圖坐標系中(O，O)的位置。可以對模型原點加入尺寸和限制條件，但不能對草圖原點加入尺寸和限制條件。

(2)基準面

平面的建構幾何體。可以用基準面來加入二維草圖、模型的剖面視圖以及拔模特征的中立面。

(3)軸

用于產生模型幾何、特征或復制排列的直線?？梢允褂脦追N不同的方法來產生軸線，包括使用幾種不同的方法來產生軸線，包括使兩個基準面相交等。

(4)面

幫助定義模型形狀或者曲面形狀的邊界。面是模型上可選擇的區域(平坦的或者非平坦的)。例如，一個矩形實體有六個面。

(5)邊線

兩個面或者曲面沿著一段距離相交的位置。、可以選擇邊線來繪制草圖、標注尺寸以及進行其他操作。

(6)頂點

兩條或者多條直線或者邊線的相交點?？梢赃x擇頂點來繪制草圖、標注尺寸以及進行其他操作。

應用SolidWorks 2007進行設計通常包括以下步驟：首先定義需求，接著基于己定義的需求建立模型概念，基于概念開發模型；然后分析模型開發結果，再建立模型原型，進行構建模型，最后根據需要編輯模型。
