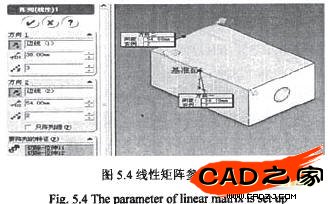

選取閥體的頂面，在此基準面上繪制一直徑為14mm的圓。同樣，還要標注圓心的位置，然后選擇特征工具欄的切除拉伸工具，切除深度設置為11mm。按照上述方法在新切出的圓面上以此圓為圓心繪制一個直徑9mm的圓，然后切除深度設為完全貫穿。點選線性陣列工具，參數設定如圖5．4所示，在要陣列的特征中選取剛才做的那兩個拉伸切除。至此完成了閥體螺紋孔的繪制。

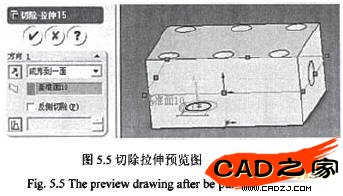

點擊標準視圖工具的下視，選取閥體的底面，在此面上繪制一直徑為24．3mm的圓。點擊標注工具確定圓心的位置，然后選擇切除拉伸工具，切除深度設置為2．65mm。在閥體頂面與底面等距處作義基準面10，在切除后的平面上繪制直徑17ram的圓，拉伸切除，深度設置為成形到一面，此面就是基準面10。如圖5．5所示。

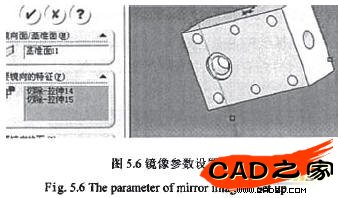

在通過圓心并與側面平行作一基準面11。點擊特征工具里的鏡像工具選取基準面11為鏡像面，將兩個拉伸切除為鏡像特征。如圖5．6所示。

以閥體的右側面為基準面，以相應圓的中心為圓心繪制半徑為8mm的圓，點擊草圖繪制工具中的等距實體工具設置等距距離為3mm。繪制出了兩個同心圓，點擊拉伸工具，拉伸長度設為3mm。至此得到本次設計所需的最終單向閥模型，如圖5．7所示。

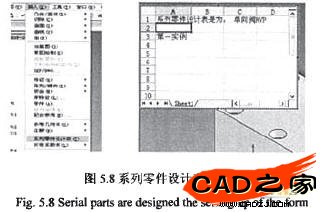

點擊插入一系列零件設計表，確定。如圖5．8所示，一個嵌入的工作表出現在窗口中，而且Excel工具欄會替換SolidWorks工具欄。單元格Al標識工作表為系列零件設計表為：模型名稱。單元格A3包含第一個新配置的默認名稱第一實例。在第2行中，輸入您想控制的參數。在列A(單元格A3、Ag等)中輸入您想生成的配置名稱。
