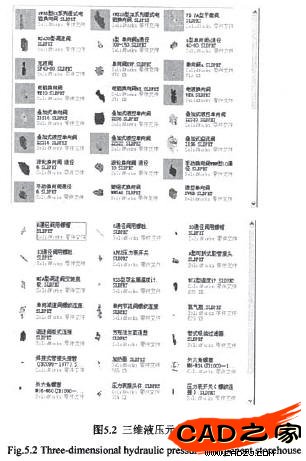

基于己定義的需求建立模型概念后，用戶可以按以下步驟來開發模型：創建草圖，決定如何標注尺寸，何處應用幾何關系等；選擇適當特征，確定要應用的最佳特征，以何種順序應用那些特征等；如果模型為裝配體，選擇配合什么零部件，應用何種配合等。在本設計中采用自下而上的建摸方式(4)及零件設計表創建了三維液壓元件庫，里面包含一些比較常用的液壓控制閥和輔件，如圖5．2所示，上面為建立的液壓控制閥的三維元件庫，下面為建立的液壓輔件三維元件庫。

5．2三維建模實例(單向閥RVP)

5．2．1建模思路

單向順序閥屬于液壓標準閥件[52][53]，同時該閥具有系列尺寸，所以在建模過程中要插入系列零件設計表，只需將該閥體尺寸參數輸入到該表內，零件的外形尺寸就會由該Excel表控制，從而生成一系列型號的閥體[54]。從整體上把握，大致上還是涉及到拉伸，切除，線性矩陣等命令。但是要注意的是在你插入新的系列零件設計表之前，請確認所有必要的尺寸都已顯示。

5．2．2建模過程

單擊標準工具欄中的新建按鈕，新建一個草圖繪制文件。以前視基準面為操作面，單擊草圖繪制實體欄中的矩形工具繪制一個矩形，在特征屬性管理窗1：3中定義矩形的長和寬分別為104mm，45mm，確定，之后關閉對話框。

單擊特征工具欄中的拉伸凸臺／基體工具按鈕，設置拉伸距離為70mm，完成實體的拉伸。單擊選擇工具，選取閥體的右側面，并單擊標準工具欄中的正視于工具，在此基準面上繪制一直徑為16mm的圓，并用標注工具定義其圓心位置，然后選擇特征工具欄的切除拉伸工具，設置切除深度為16．5mm，切除拉伸后的外形如圖5．3所示。
