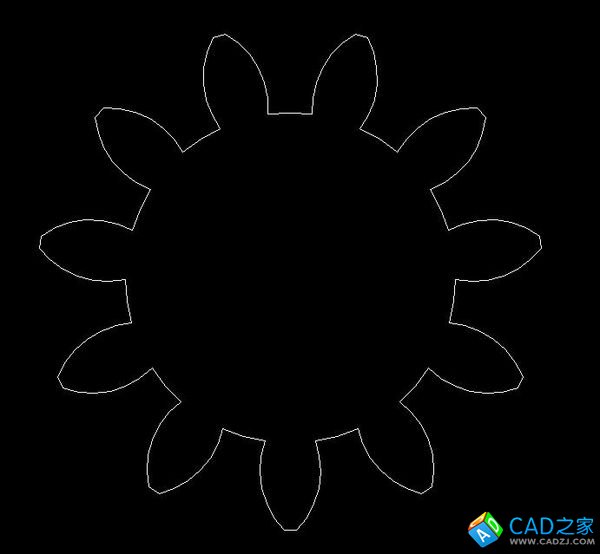

在圖形中，標注齒頂圓直徑、分度圓直徑，以及其它結構尺寸，如，齒寬（俗稱，齒輪厚度），等。
齒輪主要參數，在圖紙右上角“齒輪參數表”中，表明。如，齒數、模數、壓力角、螺旋角及旋向（斜齒輪）、變位系數、公法線長度及公差和跨齒數、其它齒輪精度要求參數，等。
