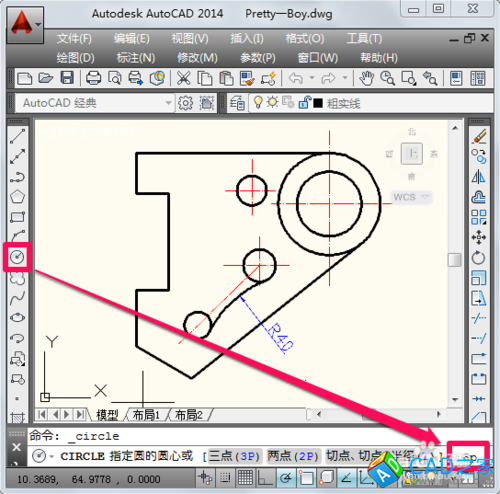

選擇圓形工具，然后在命令行輸入“3p”（也就是利用3點畫圓），按回車確定。

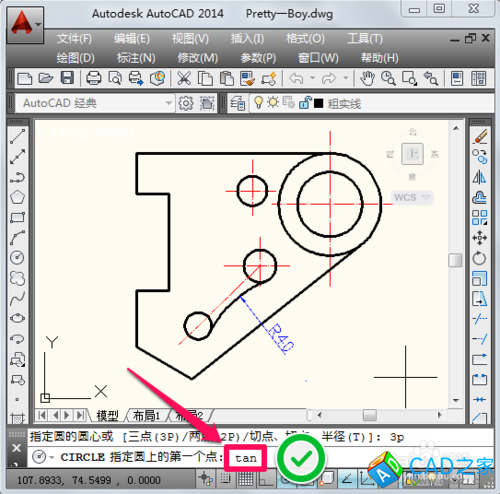

這時命令行提示指定圓上的第一個點，我們直接輸入“tan”（捕捉切點），按回車確定。

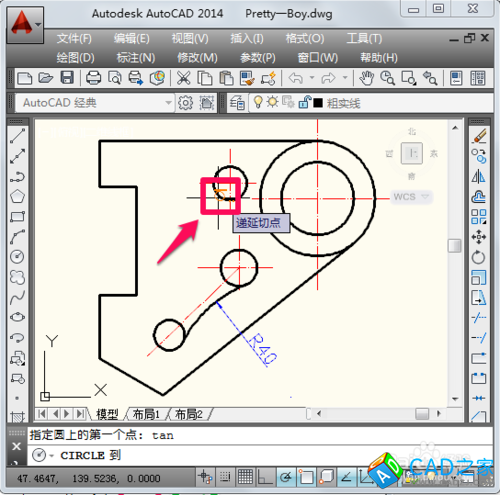

此時光標貼近圓就會出現切點標識，左鍵點擊就確定第一點了（注意將切點選在圓的左下角，我們要畫的圓弧切點大概就在那個位置）。

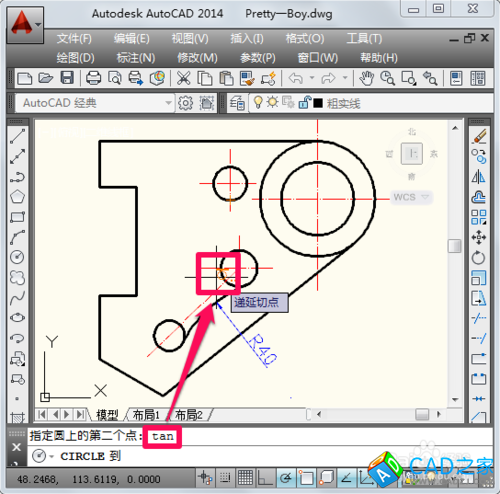

同上面方法一樣，接著輸入“tan”，在第2個圓上捕捉切點。

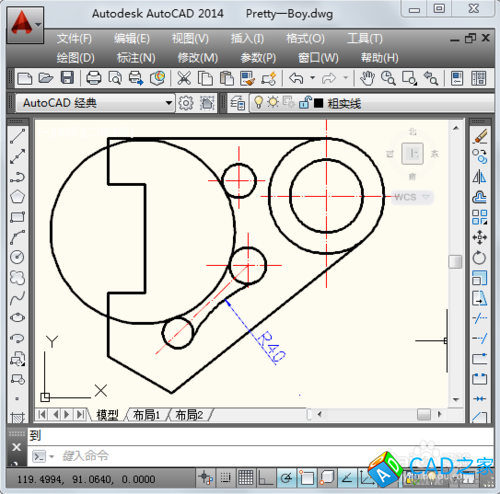

再次輸入“tan”在第3個圓上捕捉切點，此時相切于3個圓形的大圓就畫好了。

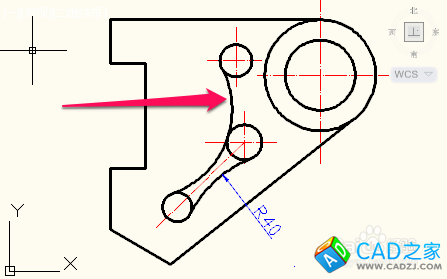

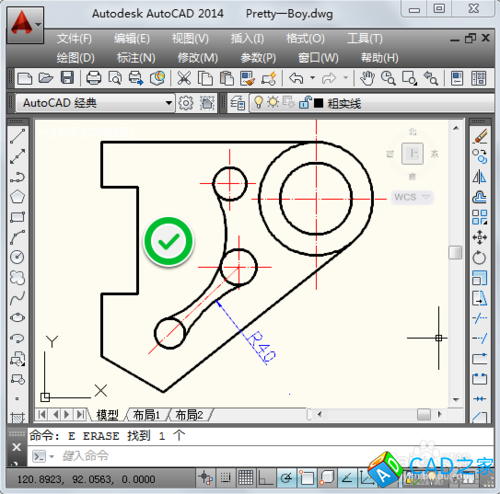

接下來我們利用修剪工具和刪除工具把不需要的地方去掉，cad圓弧就畫好了。
